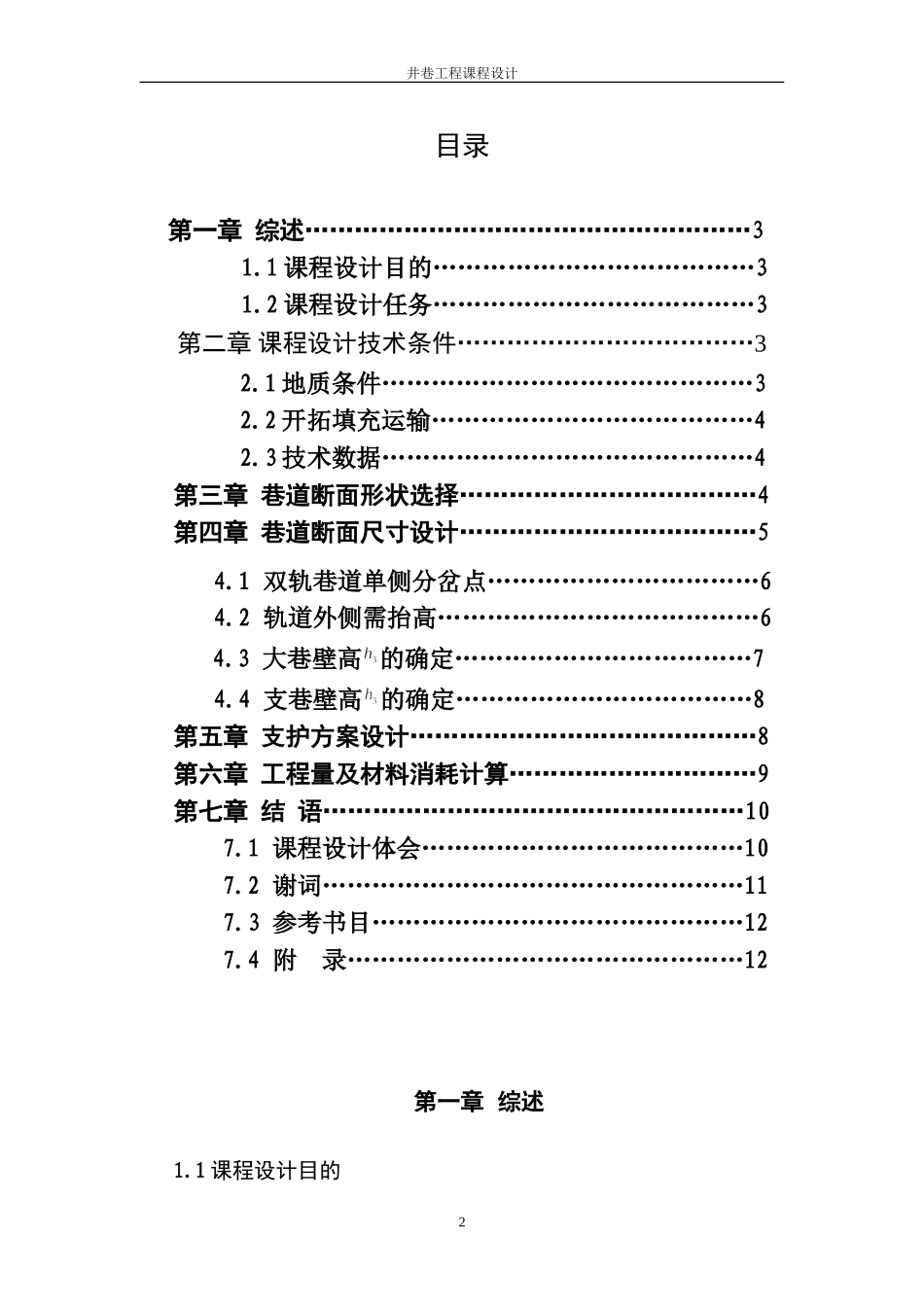

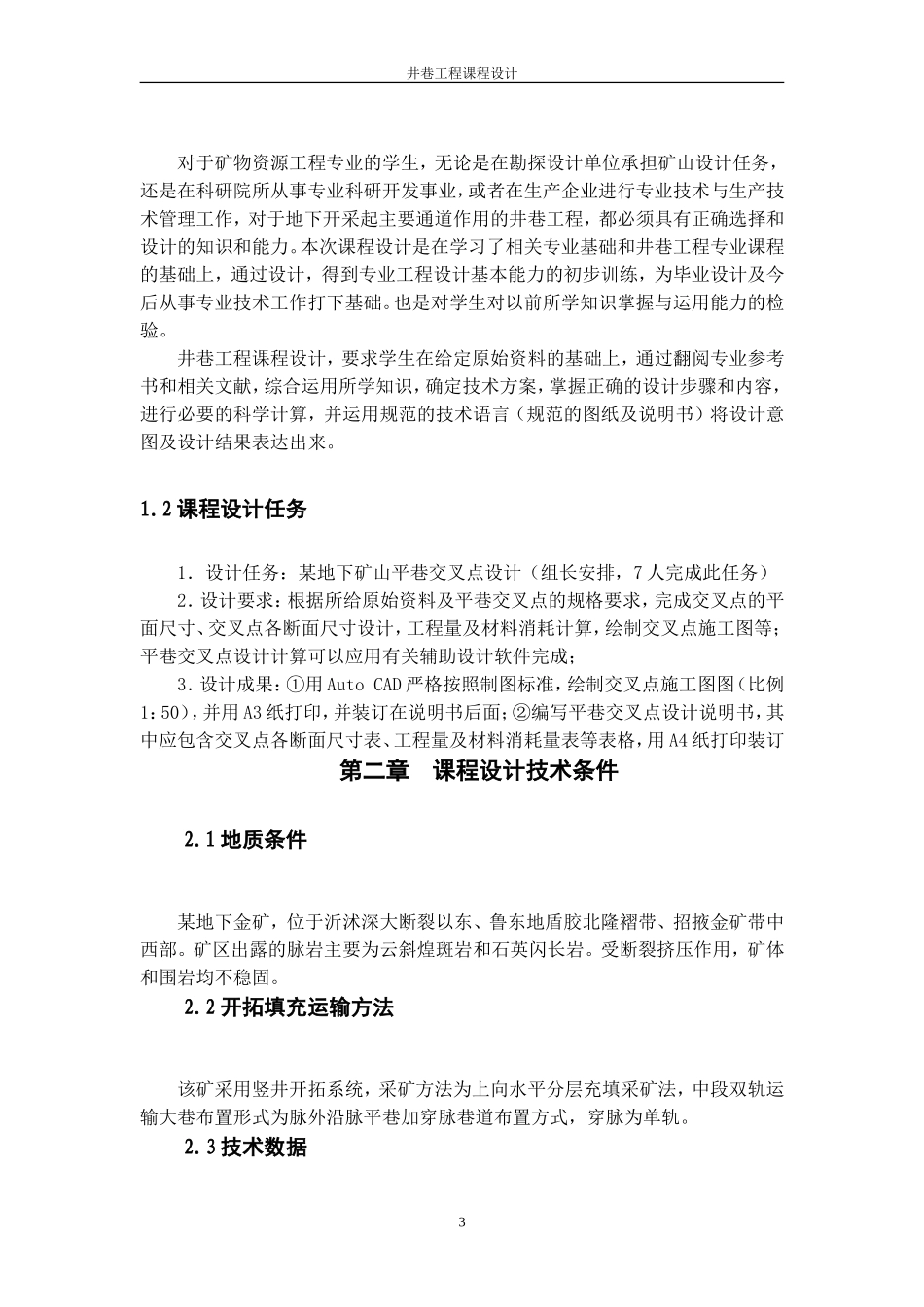

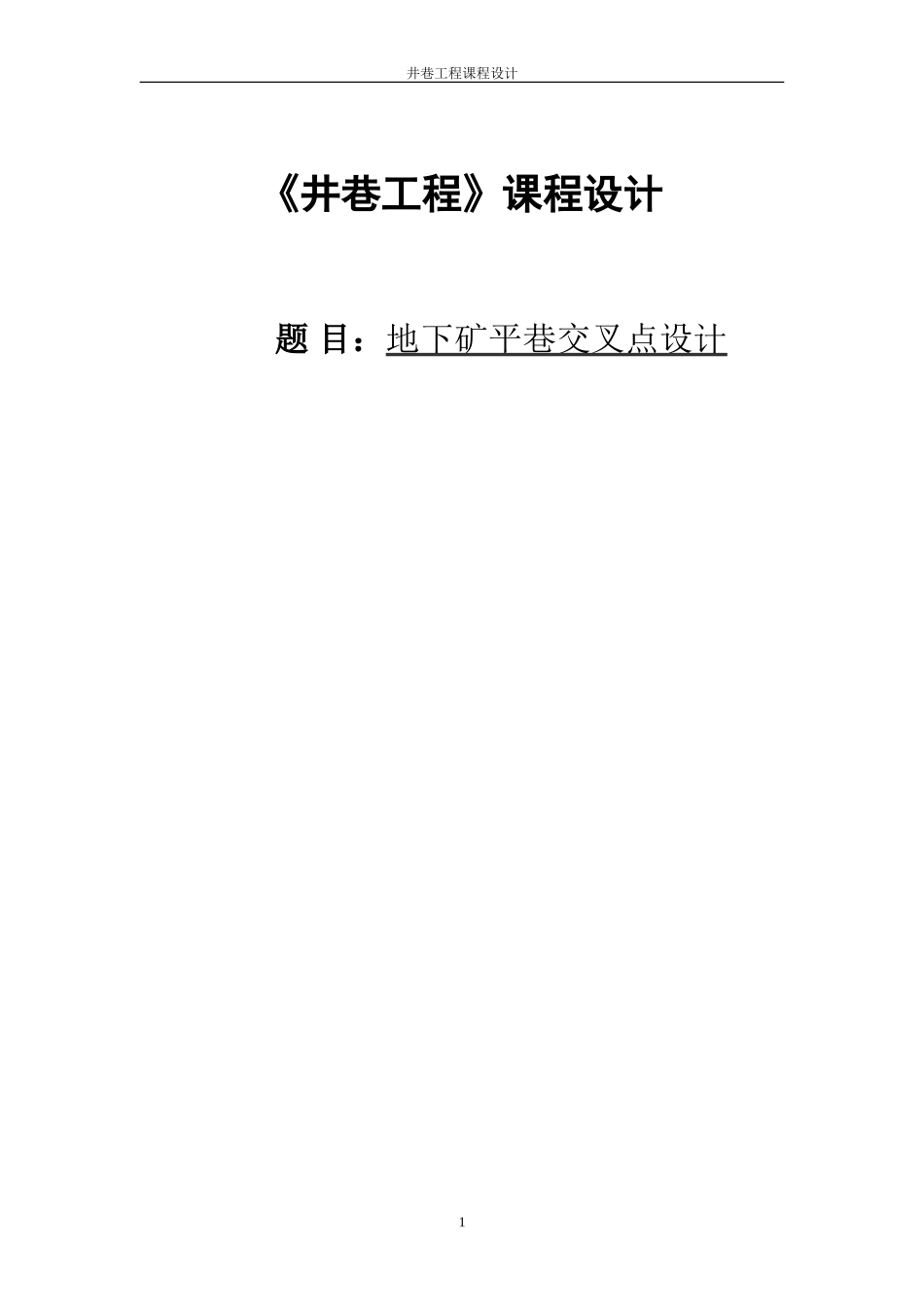

井巷工程课程设计《井巷工程》课程设计题 目：地下矿平巷交叉点设计1井巷工程课程设计目录第一章 综述………………………………………………31.1 课程设计目的…………………………………31.2 课程设计任务…………………………………3第二章 课程设计技术条件………………………………32.1 地质条件………………………………………32.2 开拓填充运输…………………………………42.3 技术数据………………………………………4第三章 巷道断面形状选择………………………………4第四章 巷道断面尺寸设计………………………………54.1 双轨巷道单侧分岔点……………………………64.2 轨道外侧需抬高…………………………………64.3 大巷壁高 的确定………………………………74.4 支巷壁高 的确定………………………………8第五章 支护方案设计……………………………………8第六章 工程量及材料消耗计算…………………………9第七章 结 语……………………………………………107.1 课程设计体会…………………………………107.2 谢词……………………………………………117.3 参考书目………………………………………127.4 附 录…………………………………………12第一章 综述1.1 课程设计目的2井巷工程课程设计对于矿物资源工程专业的学生，无论是在勘探设计单位承担矿山设计任务，还是在科研院所从事专业科研开发事业，或者在生产企业进行专业技术与生产技术管理工作，对于地下开采起主要通道作用的井巷工程，都必须具有正确选择和设计的知识和能力。本次课程设计是在学习了相关专业基础和井巷工程专业课程的基础上，通过设计，得到专业工程设计基本能力的初步训练，为毕业设计及今后从事专业技术工作打下基础。也是对学生对以前所学知识掌握与运用能力的检验。 井巷工程课程设计，要求学生在给定原始资料的基础上，通过翻阅专业参考书和相关文献，综合运用所学知识，确定技术方案，掌握正确的设计步骤和内容，进行必要的科学计算，并运用规范的技术语言（规范的图纸及说明书）将设计意图及设计结果表达出来。1.2 课程设计任务1．设计任务：某地下矿山平巷交叉点设计（组长安排，7 人完成此任务）2．设计要求：根据所给原始资料及平巷交叉点的规格要求，完成交叉点的平面尺寸、交叉点各断面尺寸设计，工程量及材料消耗计算，绘制交叉点施工图等；平巷交叉点设计计算可以应用有关辅助设计软件完成；3．设计成果：①...
