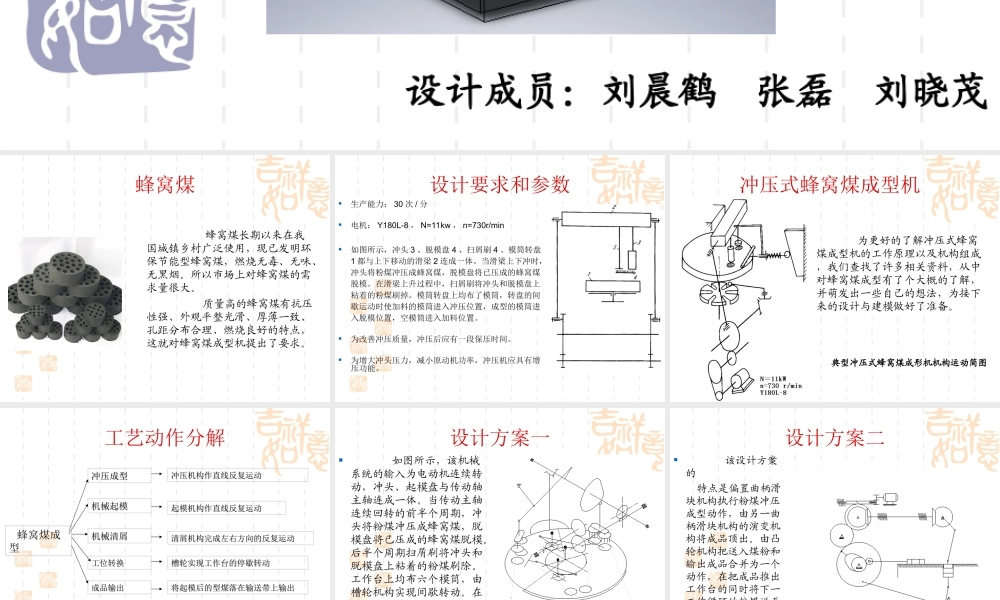

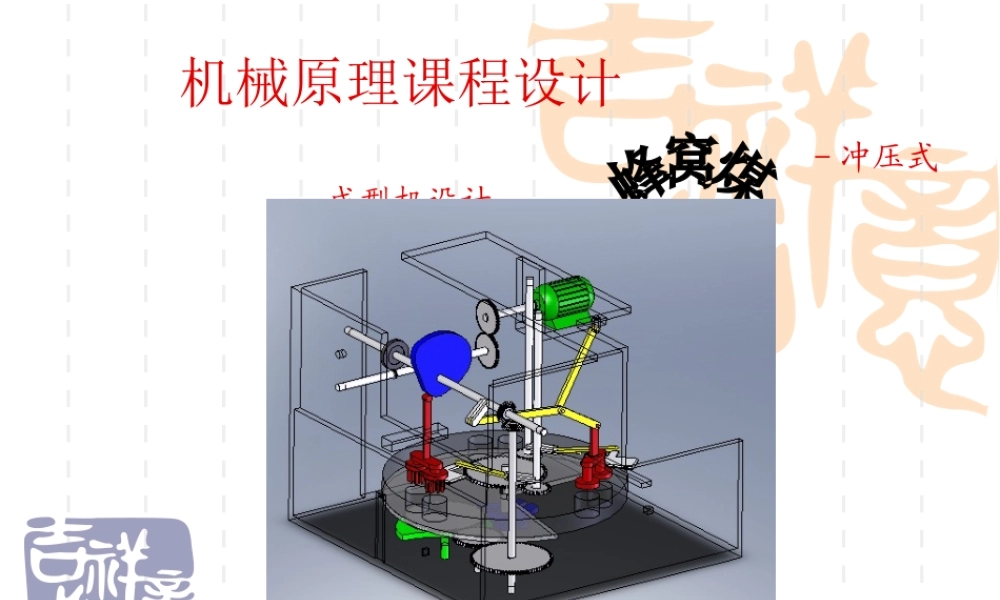

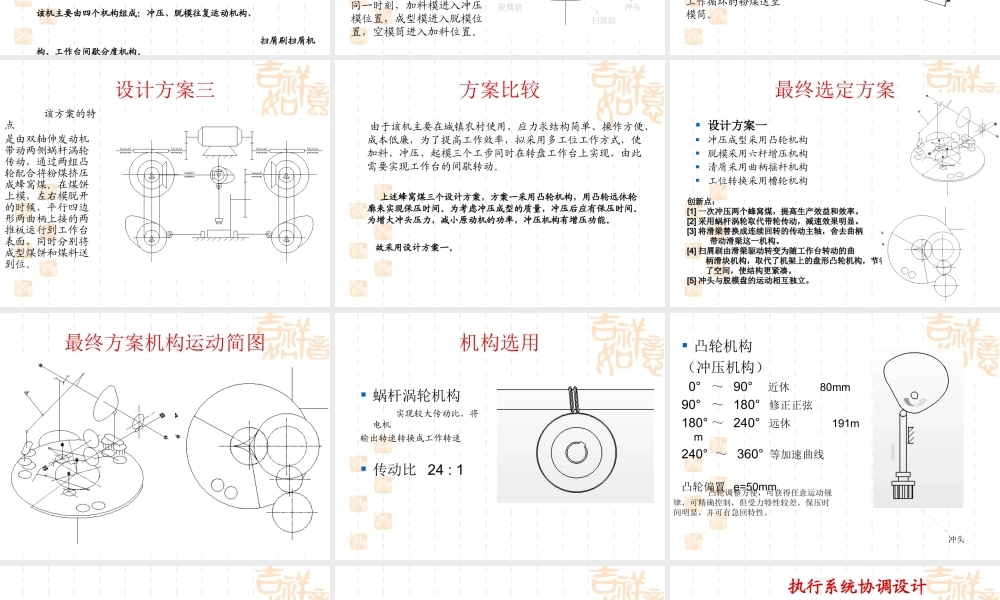

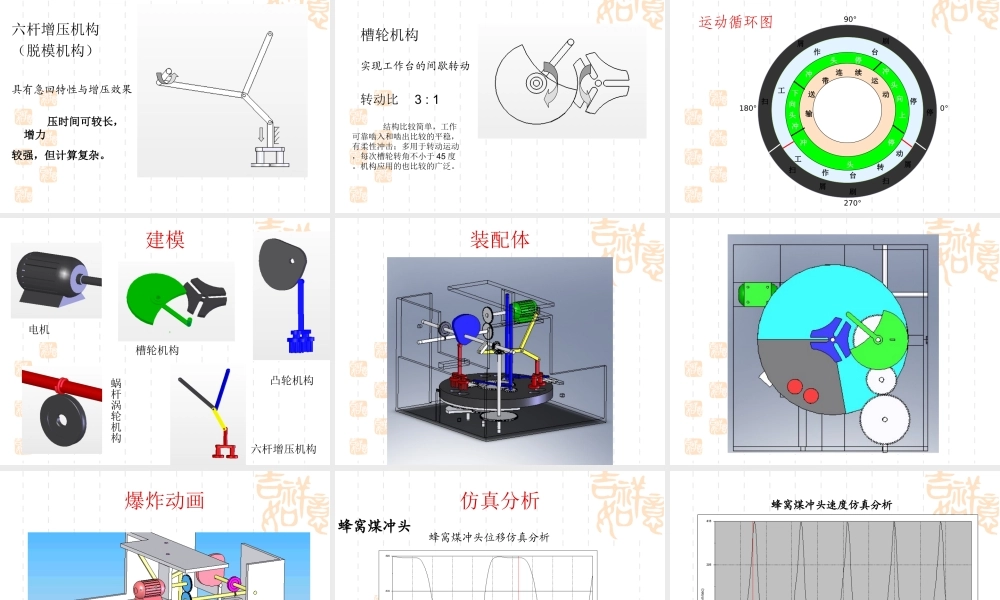

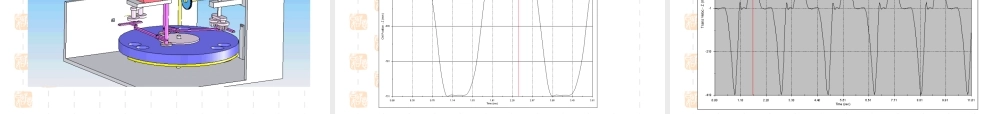

机械原理课程设计 －冲压式 成型机设计 设计成员：刘晨鹤 张磊 刘晓茂 蜂窝煤 蜂窝煤长期以来在我国城镇乡村广泛使用，现已发明环保节能型蜂窝煤，燃烧无毒、无味、无黑烟。所以市场上对蜂窝煤的需求量很大。 质量高的蜂窝煤有抗压性强、外观平整光滑、厚薄一致、孔距分布合理、燃烧良好的特点，这就对蜂窝煤成型机提出了要求。 设计要求和参数生产能力： 30 次 / 分电机： Y180L-8 ， N=11kw ， n=730r/min如图所示，冲头 3 、脱模盘 4 、扫屑刷 4 、模筒转盘1 都与上下移动的滑梁 2 连成一体。当滑梁上下冲时，冲头将粉煤冲压成蜂窝煤，脱模盘将已压成的蜂窝煤脱模。在滑梁上升过程中，扫屑刷将冲头和脱模盘上粘着的粉煤刷掉。模筒转盘上均布了模筒，转盘的间歇运动时使加料的模筒进入冲压位置，成型的模筒进入脱模位置，空模筒进入加料位置。为改善冲压质量，冲压后应有一段保压时间。为增大冲头压力，减小原动机功率，冲压机应具有增压功能。 冲压式蜂窝煤成型机 典型冲压式蜂窝煤成形机机构运动简图 为更好的了解冲压式蜂窝煤成型机的工作原理以及机构组成，我们查找了许多相关资料，从中对蜂窝煤成型有了个大概的了解，并萌发出一些自己的想法，为接下来的设计与建模做好了准备。 工艺动作分解 蜂窝煤成型冲压成型冲压成型机械起模机械起模机械清屑机械清屑工位转换工位转换成品输出成品输出冲压机构作直线反复运动冲压机构作直线反复运动起模机构作直线反复运动起模机构作直线反复运动清屑机构完成左右方向的反复运动清屑机构完成左右方向的反复运动槽轮实现工作台的停歇转动槽轮实现工作台的停歇转动将起模后的型煤落在输送带上输出将起模后的型煤落在输送带上输出该机主要由四个机构组成：冲压、脱模往复运动机构、 扫屑刷扫屑机构、工作台间歇分度机构。 设计方案一 如图所示，该机械系统的输入为电动机连续转动，冲头、起模盘与传动轴主轴连成一体。当传动主轴连续回转的前半个周期，冲头将粉煤冲压成蜂窝煤，脱模盘将已压成的蜂窝煤脱模。后半个周期扫屑刷将冲头和脱模盘上粘着的粉煤刷除。工作台上均布六个模筒，由槽轮机构实现间歇转动。在同一时刻，加料模进入冲压模位置，成型模进入脱模位置，空模筒进入加料位置。冲头脱模盘扫屑刷 设计方案二 该设计方案的 特点是偏置曲柄滑块机构执行粉煤冲压成型动作，由另一曲柄滑块机构的演变机构将成品顶出。由凸轮机构把送入煤粉和输...
