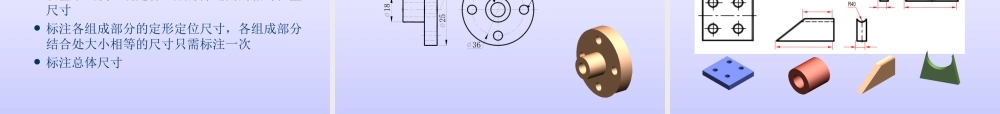

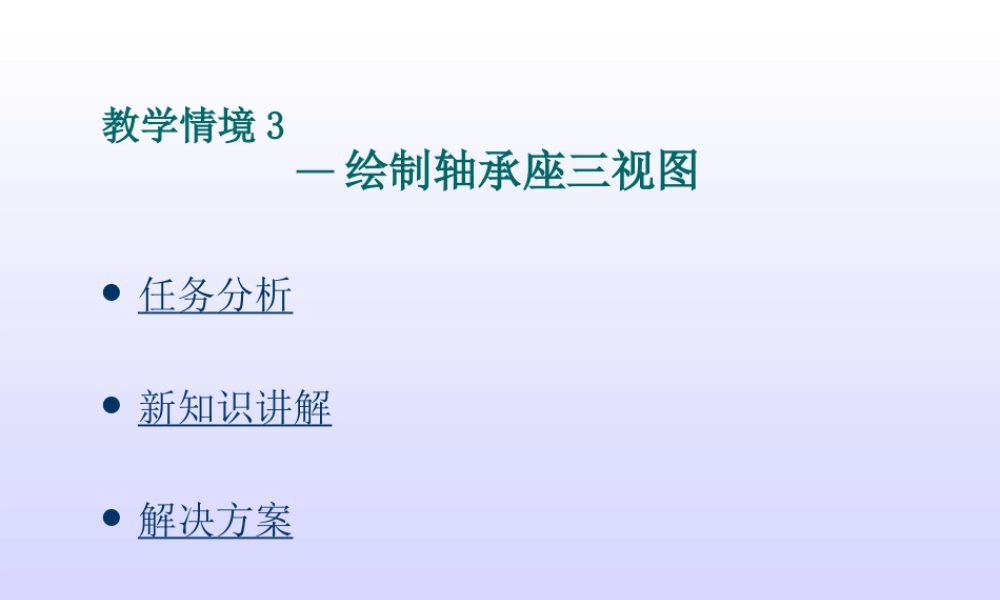

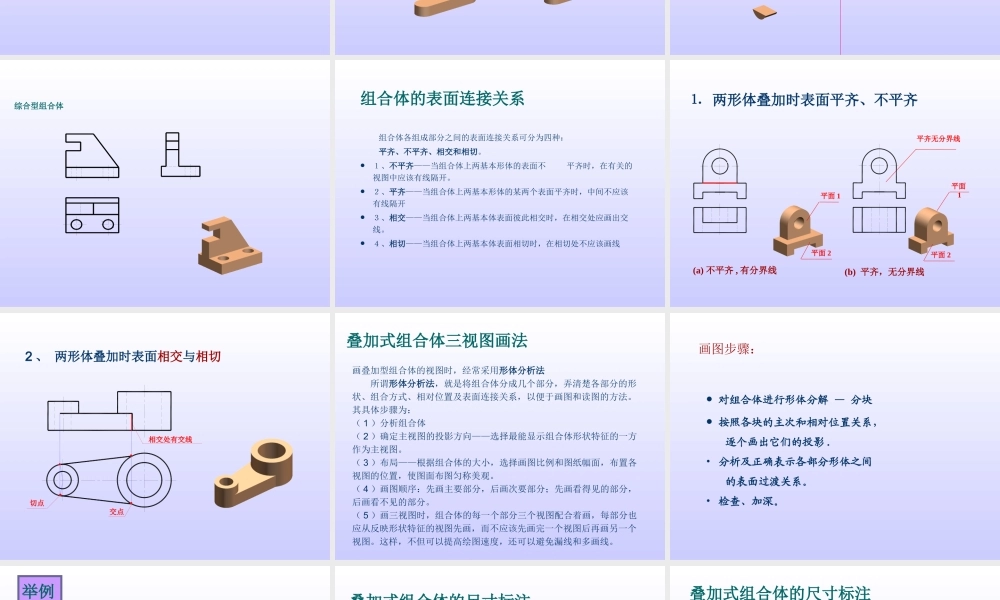

教学情境 3 — 绘制轴承座三视图 任务分析 新知识讲解 解决方案 扩展创新任务分析（一）轴承座筋板圆筒底板支承板任务分析（二） 针对轴承座的结构，设想把它分解成底板、支承板、筋板和圆筒四部分。这四部分之间的组合方式是叠加。其底板与两肋板相交接触，支承板与圆筒相切接触，筋板与圆筒相交接触。新知识讲解 组合体的组合形式 组合体的表面连接关系 组合体三视图的画法 组合体的尺寸标注组合体的组合形式 叠加型组合体 切割型组合体 综合型组合体叠加型组合体组合体 ： 由两个或两个以上基本体所组成的类似机器零件的形体。叠加型组合体切割型组合体综合型组合体组合体的表面连接关系 组合体各组成部分之间的表面连接关系可分为四种： 平齐、不平齐、相交和相切。 １、不平齐——当组合体上两基本形体的表面不 平齐时，在有关的视图中应该有线隔开。 ２、平齐——当组合体上两基本形体的某两个表面平齐时，中间不应该有线隔开 ３、相交——当组合体上两基本体表面彼此相交时，在相交处应画出交线。 ４、相切——当组合体上两基本体表面相切时，在相切处不应该画线⒈ 两形体叠加时表面平齐、不平齐(b) 平齐，无分界线(a) 不平齐 , 有分界线平面 2平面 1平面1平面 2平齐无分界线2 、 两形体叠加时表面相交与相切切点交点相交处有交线叠加式组合体三视图画法画叠加型组合体的视图时，经常采用形体分析法 所谓形体分析法，就是将组合体分成几个部分，弄清楚各部分的形状、组合方式、相对位置及表面连接关系，以便于画图和读图的方法。其具体步骤为：（ 1 ）分析组合体 （ 2 ）确定主视图的投影方向——选择最能显示组合体形状特征的一方作为主视图。 （ 3 ）布局——根据组合体的大小，选择画图比例和图纸幅面，布置各视图的位置，使图面布图匀称美观。 （ 4 ）画图顺序：先画主要部分，后画次要部分；先画看得见的部分，后画看不见的部分。 （ 5 ）画三视图时，组合体的每一个部分三个视图配合着画，每部分也应从反映形状特征的视图先画，而不应该先画完一个视图后再画另一个视图。这样，不但可以提高绘图速度，还可以避免漏线和多画线。画图步骤： 对组合体进行形体分解 — 分块 按照各块的主次和相对位置关系， 逐个画出它们的投影 .• 分析及正确表示各部分形体之间 的表面过渡关系。 • 检查、加深。举例4321叠加式组合体的尺寸标注正确：完...
