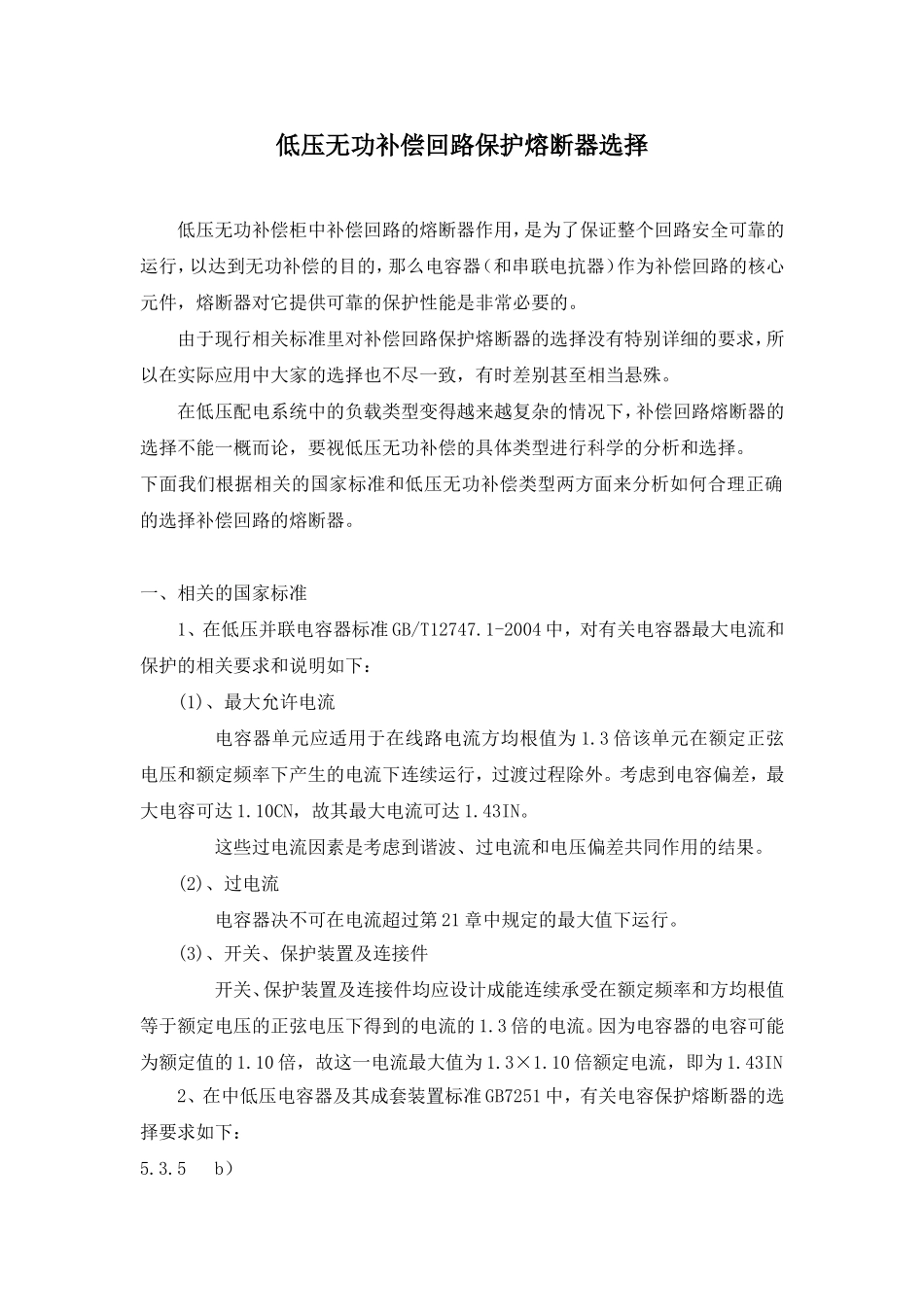

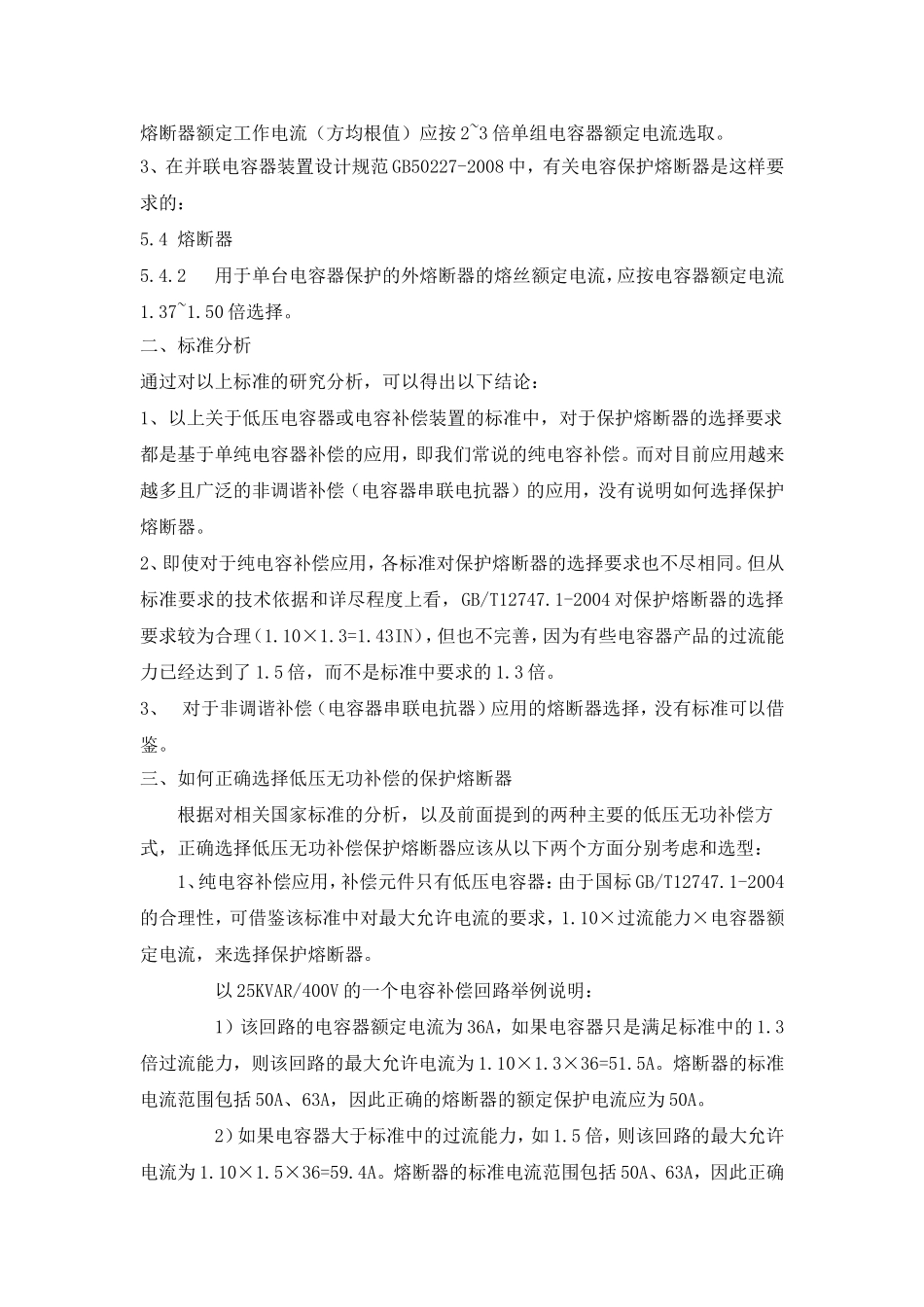

低压无功补偿回路保护熔断器选择低压无功补偿柜中补偿回路的熔断器作用，是为了保证整个回路安全可靠的运行，以达到无功补偿的目的，那么电容器（和串联电抗器）作为补偿回路的核心元件，熔断器对它提供可靠的保护性能是非常必要的。 由于现行相关标准里对补偿回路保护熔断器的选择没有特别详细的要求，所以在实际应用中大家的选择也不尽一致，有时差别甚至相当悬殊。 在低压配电系统中的负载类型变得越来越复杂的情况下，补偿回路熔断器的选择不能一概而论，要视低压无功补偿的具体类型进行科学的分析和选择。下面我们根据相关的国家标准和低压无功补偿类型两方面来分析如何合理正确的选择补偿回路的熔断器。 一、相关的国家标准 1、在低压并联电容器标准 GB/T12747.1-2004 中，对有关电容器最大电流和保护的相关要求和说明如下： (1)、最大允许电流 电容器单元应适用于在线路电流方均根值为 1.3 倍该单元在额定正弦电压和额定频率下产生的电流下连续运行，过渡过程除外。考虑到电容偏差，最大电容可达 1.10CN，故其最大电流可达 1.43IN。 这些过电流因素是考虑到谐波、过电流和电压偏差共同作用的结果。 (2)、过电流 电容器决不可在电流超过第 21 章中规定的最大值下运行。(3)、开关、保护装置及连接件 开关、保护装置及连接件均应设计成能连续承受在额定频率和方均根值等于额定电压的正弦电压下得到的电流的 1.3 倍的电流。因为电容器的电容可能为额定值的 1.10 倍，故这一电流最大值为 1.3×1.10 倍额定电流，即为 1.43IN2、在中低压电容器及其成套装置标准 GB7251 中，有关电容保护熔断器的选择要求如下：5.3.5 b）熔断器额定工作电流（方均根值）应按 2~3 倍单组电容器额定电流选取。3、在并联电容器装置设计规范 GB50227-2008 中，有关电容保护熔断器是这样要求的：5.4 熔断器5.4.2 用于单台电容器保护的外熔断器的熔丝额定电流，应按电容器额定电流1.37~1.50 倍选择。二、标准分析通过对以上标准的研究分析，可以得出以下结论：1、以上关于低压电容器或电容补偿装置的标准中，对于保护熔断器的选择要求都是基于单纯电容器补偿的应用，即我们常说的纯电容补偿。而对目前应用越来越多且广泛的非调谐补偿（电容器串联电抗器）的应用，没有说明如何选择保护熔断器。2、即使对于纯电容补偿应用，各标准对保护熔断器的选择要求也不尽相同。但从标准要求的技术依据和详尽程度上看，GB/T12747.1-2004 对保护熔...
