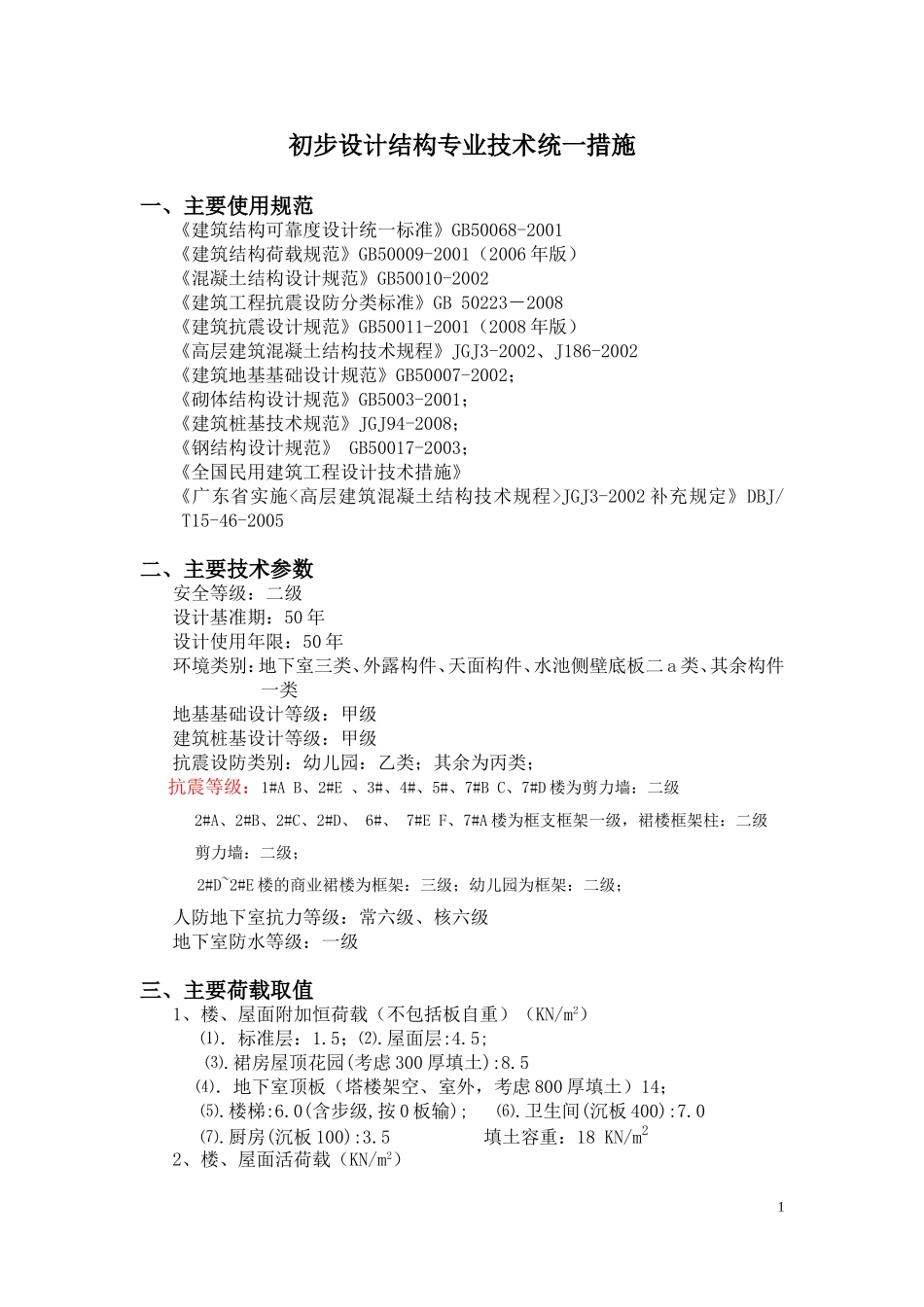

初步设计结构专业技术统一措施一、主要使用规范《建筑结构可靠度设计统一标准》GB50068-2001《建筑结构荷载规范》GB50009-2001（2006年版）《混凝土结构设计规范》GB50010-2002《建筑工程抗震设防分类标准》GB50223－2008《建筑抗震设计规范》GB50011-2001（2008年版）《高层建筑混凝土结构技术规程》JGJ3-2002、J186-2002《建筑地基基础设计规范》GB50007-2002；《砌体结构设计规范》GB5003-2001；《建筑桩基技术规范》JGJ94-2008；《钢结构设计规范》GB50017-2003；《全国民用建筑工程设计技术措施》《广东省实施<高层建筑混凝土结构技术规程>JGJ3-2002补充规定》DBJ/T15-46-2005二、主要技术参数安全等级：二级设计基准期：50年设计使用年限：50年环境类别：地下室三类、外露构件、天面构件、水池侧壁底板二a类、其余构件一类地基基础设计等级：甲级建筑桩基设计等级：甲级抗震设防类别：幼儿园：乙类；其余为丙类；抗震等级：1#AB、2#E、3#、4#、5#、7#BC、7#D楼为剪力墙：二级2#A、2#B、2#C、2#D、6#、7#EF、7#A楼为框支框架一级，裙楼框架柱：二级剪力墙：二级；2#D~2#E楼的商业裙楼为框架：三级；幼儿园为框架：二级；人防地下室抗力等级：常六级、核六级地下室防水等级：一级三、主要荷载取值1、楼、屋面附加恒荷载（不包括板自重）（KN/m2）⑴．标准层：1.5；⑵.屋面层:4.5;⑶.裙房屋顶花园(考虑300厚填土):8.5⑷．地下室顶板（塔楼架空、室外，考虑800厚填土）14；⑸.楼梯:6.0(含步级,按0板输);⑹.卫生间(沉板400):7.0⑺.厨房(沉板100):3.5填土容重：18KN/m22、楼、屋面活荷载（KN/m2）1住宅2.0、商场3.5、屋顶花园3.0、设备机房7.0、楼梯间3.5（含消防前室门厅，梯平台）、上人屋面2.0、不上人屋面0.5、地下车库4.0、消防车道20（按30吨消防车考虑）、非消防车道地下室顶板10（塔楼外）、地下室顶板5（塔楼架空）。3、墙体荷载：⑴.200厚外墙：3.0x(H-h)=⑵.240厚电梯间隔墙：5.2x(H-h)=⑶.200厚内墙：2.8x(H-h)=8.57.5⑷.100厚内墙：1.8x(H-h)=6.55.5注：以上两项可根据洞口面积大小折减0.8~0.9⑷．飘窗：11.0⑸．阳台：5.03、基本风压0.75KN/m2（50年一遇，仅计算风荷载作用下水平位移时用）0.90KN/m2、地面粗糙度C类、基本雪压0KN/m24、抗震设防烈度7度、设计基本地震加速度0.10g、设计地震分组为第一组、场地类别II类、场地特征周期0.35S、结构阻尼比0.055、地下室抗浮设计水位54.50m6、人防等效静荷载标准值（KN/m2）类别室外出入口至防护密闭门的距离L(m)底板顶板外墙临空墙门框墙主要出入口楼梯及平台防护单元之间隔墙楼梯、竖井处车道处相邻普通地下室处楼梯、竖井处车道处相邻普通地下室处正面荷载反面荷载核6级255550130160110200240170603050常6级3550110200160290509016013024070140115210四、上部结构选型各单体结构类型、抗震墙底部加强部位、上部结构嵌固部位、抗震缝、伸缩缝沉降缝的布置及宽度、后浇带的布置、五、地基基础设计塔楼采用冲孔灌注桩基础，桩端持力层为微风化凝灰岩，有限桩长约15～20m,裙房及纯地下室采用夯扩桩基础，桩端持力层为微风化凝灰岩，有限桩长约10～15m,局部微风化岩较浅处采用柱下独立基础+抗浮锚杆，独立基础持力层为微风化凝灰岩，锚杆长度约8m。六、各主要构件尺寸地下室底板、地下室负一层板：180（沿街的塔楼处）和150（非塔楼及3#、4#、5#塔楼）；地下室顶板：150（沿街的塔楼处）和180（非塔楼及3#、4#、5#塔楼）、转换层：180；裙房屋面板：150；标准层100~120、屋面层：120。21~5层:（建筑）C50;6~10层:C45;11~15层:C40;16~23层:C35;23~屋顶层:C30;梁、板混凝土强度等级：转换层：C40;23~顶（屋面除外）:C25其他各层及屋面层：C30主要抗震墙、柱尺寸及变截面、变混凝土强度等级位置（另见图表示）、可能时也可暂定梁高。七、主要结构材料的选用1.钢筋直径6mm~8mm为I钢筋、10mm为II级钢、12mm及以上为III级钢，（梁、柱钢筋）填充墙墙体材料:电梯间隔墙:用240厚灰砂砖,其余用加气混凝土砌块.（7月份修改为：板筋8mm为I钢筋，10mm为II级钢或III级钢（根据板跨大小确定），12mm及以上为III级钢；梁箍筋直径8mm为I钢筋...
