25.2三视图-(2)VIP免费

25.2三视图-(2)25.2三视图-(2)25.2三视图-(2)25.2三视图-(2)25.2三视图-(2)

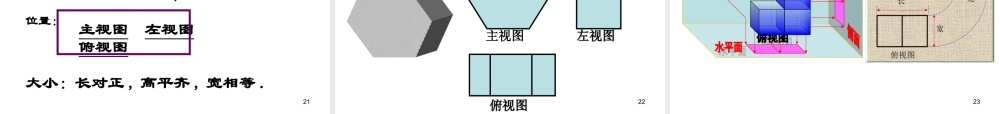

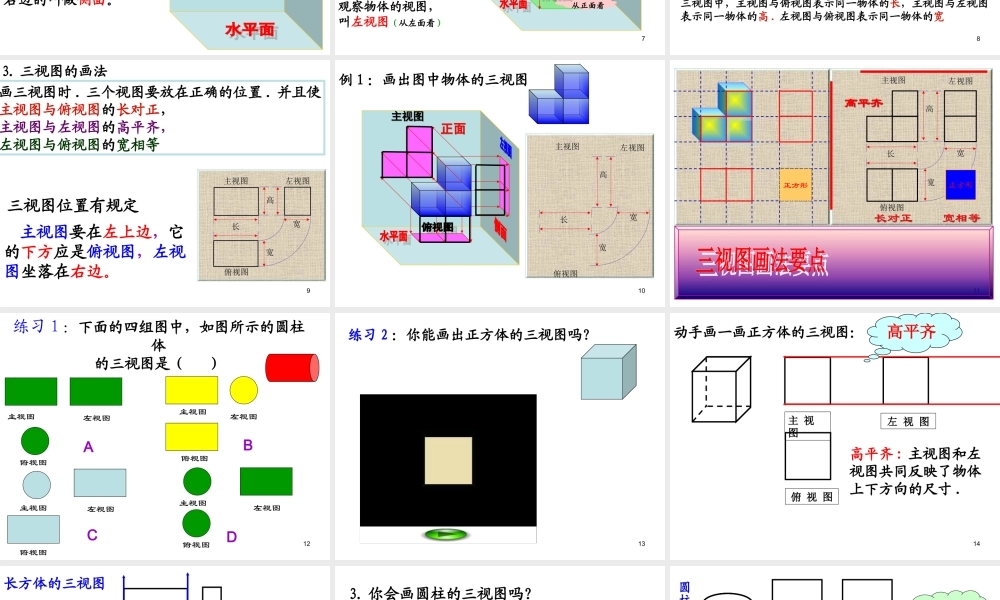

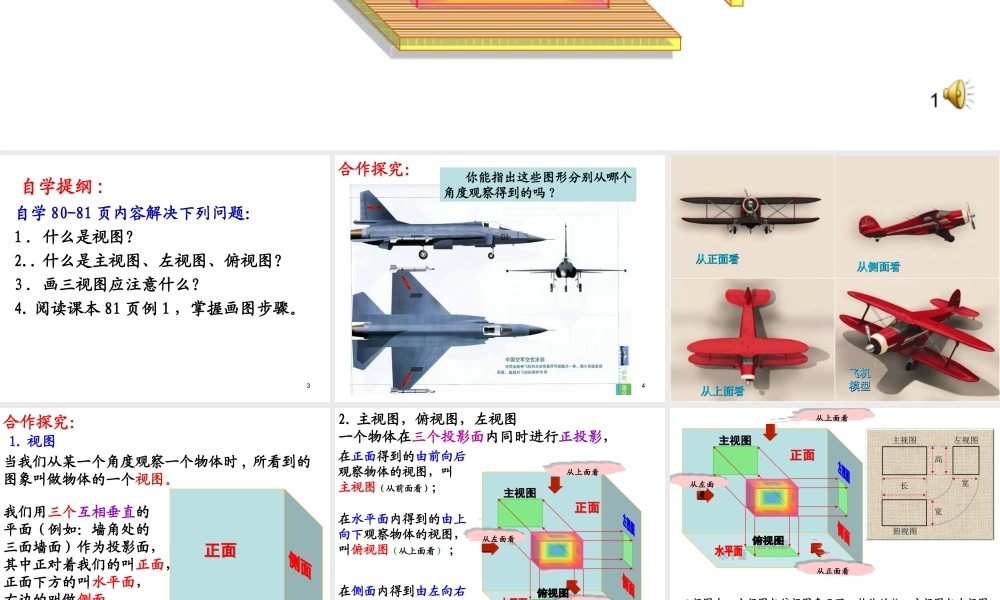

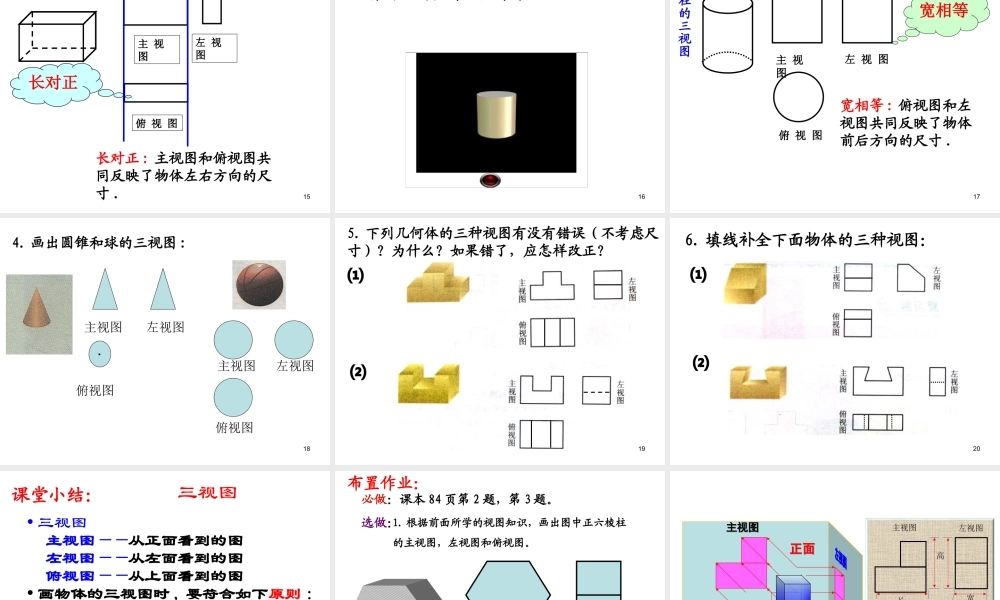

125.2 三视图( 1 )3自学提纲 :自学 80-81 页内容解决下列问题:1 .什么是视图?2.. 什么是主视图、左视图、俯视图?3 .画三视图应注意什么?4. 阅读课本 81 页例 1 ,掌握画图步骤。4 你能指出这些图形分别从哪个角度观察得到的吗 ?合作探究:5从正面看从正面看从侧面看从侧面看从上面看从上面看飞机飞机模型模型6当我们从某一个角度观察一个物体时 , 所看到的图象叫做物体的一个视图。我们用三个互相垂直的平面(例如:墙角处的三面墙面)作为投影面,其中正对着我们的叫正面,正面下方的叫水平面,右边的叫做侧面。合作探究:正面正面1. 视图7在侧面内得到由左向右观察物体的视图,叫左视图(从左面看)在水平面内得到的由上向下观察物体的视图,叫俯视图(从上面看) ;2. 主视图,俯视图,左视图一个物体在三个投影面内同时进行正投影,在正面得到的由前向后观察物体的视图,叫主视图(从前面看);主视图主视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看8主视图主视图主视图俯视图左视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看高长宽宽三视图中,主视图与俯视图表示同一物体的长,主视图与左视图表示同一物体的高 . 左视图与俯视图表示同一物体的宽9主视图俯视图左视图高长宽宽 主视图要在左上边,它的下方应是俯视图,左视图坐落在右边。3. 三视图的画法画三视图时 . 三个视图要放在正确的位置 . 并且使主视图与俯视图的长对正,主视图与左视图的高平齐,左视图与俯视图的宽相等三视图位置有规定10主视图左视图正面正面高长宽宽俯视图例 1 :画出图中物体的三视图主视图主视图11主视图左视图高长宽宽俯视图高平齐高平齐长对正长对正宽相等宽相等正方形正方形12练习 1 :下面的四组图中,如图所示的圆柱体的三视图是( )主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图D13练习 2 :你能画出正方体的三视图吗?14主 视 图左 视 图俯 视 图动手画一画正方体的三视图:高平齐高平齐 : 主视图和左视图共同反映了物体上下方向的尺寸 .15主 视 图左 视 图俯 视 图长对正长对正 : 主视图和俯视图共同反映了物体左右方向的尺寸 .长方体的三视图163. 你会画圆柱的三视图吗?17主 视 图左 视 图俯 视 图宽相等宽相等 : 俯视图和左视图共同反映了物体前后方向的尺寸 .圆柱的三视图18主视图左视图俯视图主视图左...
