PSH46升降横移车库电气调试手册VIP免费

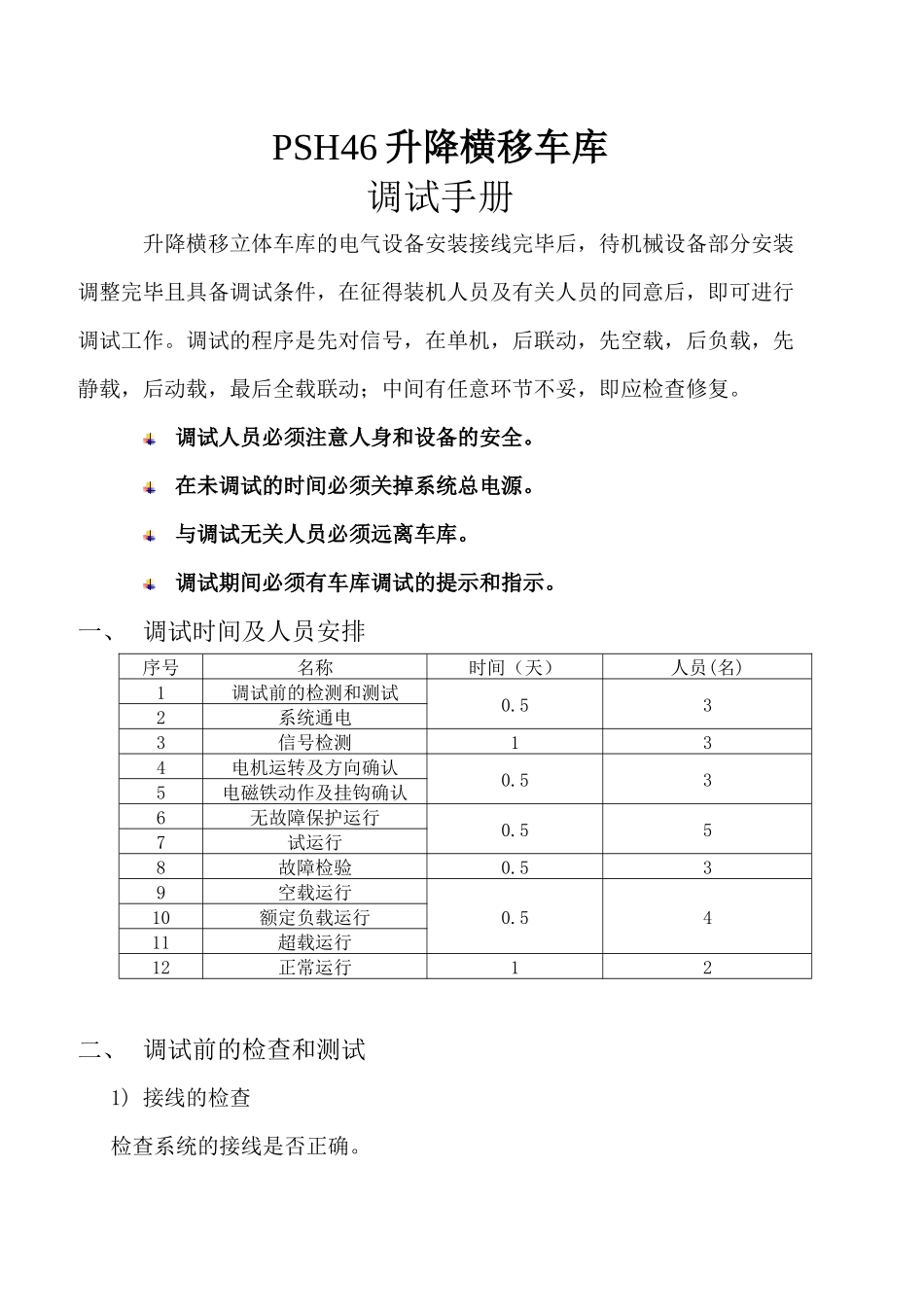

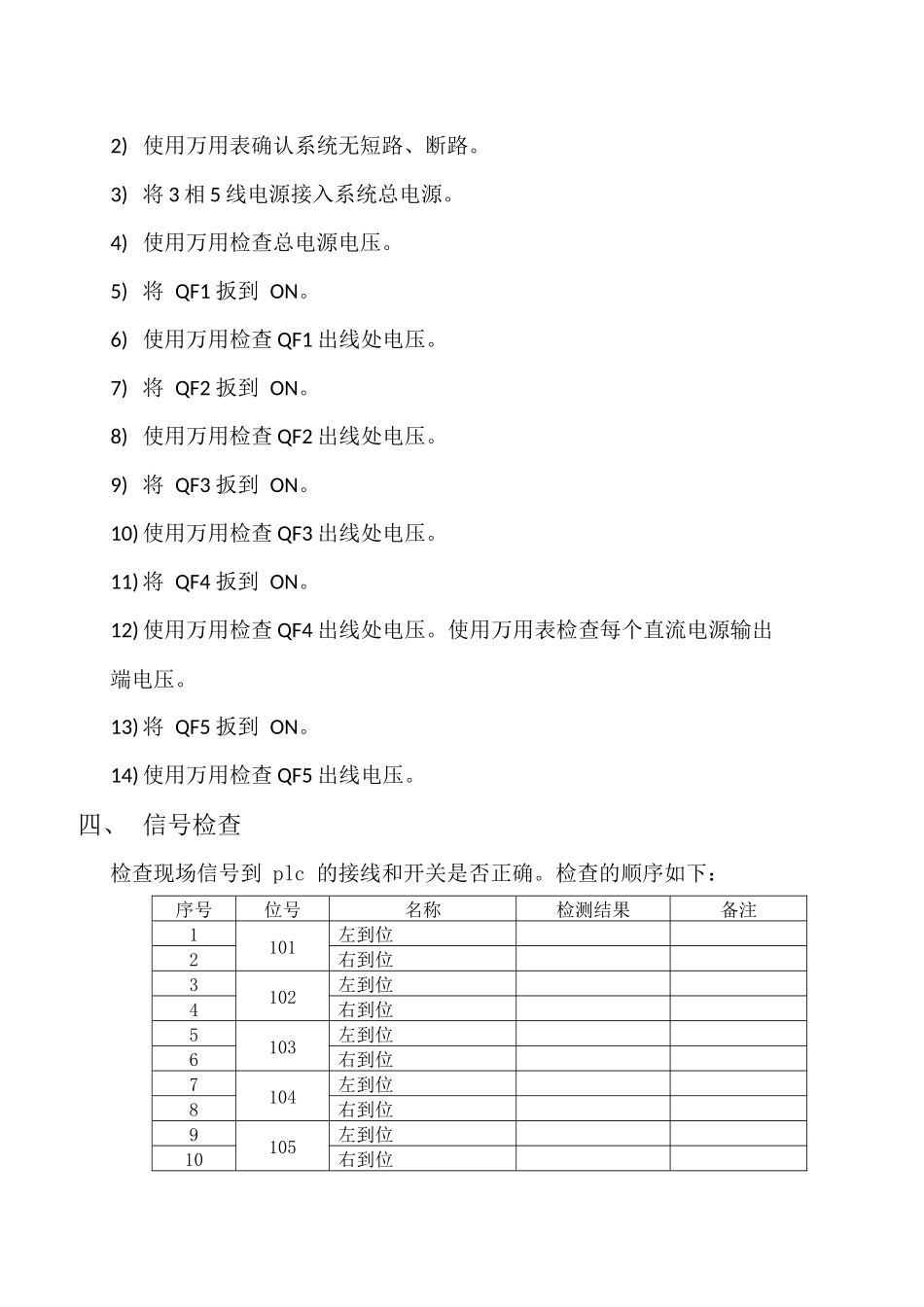

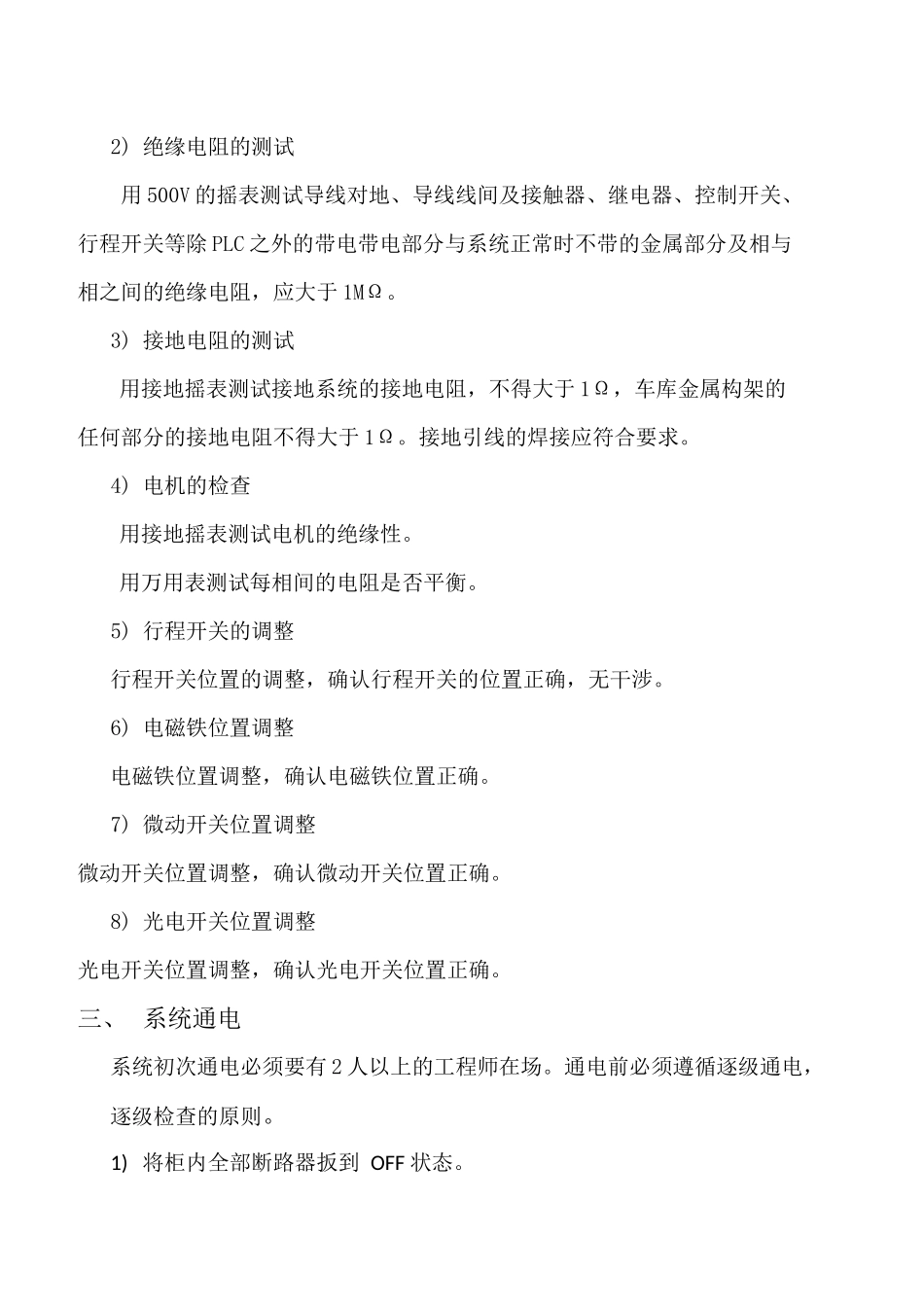

PSH46 升降横移车库调试手册升降横移立体车库的电气设备安装接线完毕后，待机械设备部分安装调整完毕且具备调试条件，在征得装机人员及有关人员的同意后，即可进行调试工作。调试的程序是先对信号，在单机，后联动，先空载，后负载，先静载，后动载，最后全载联动；中间有任意环节不妥，即应检查修复。调试人员必须注意人身和设备的安全。在未调试的时间必须关掉系统总电源。与调试无关人员必须远离车库。调试期间必须有车库调试的提示和指示。一、 调试时间及人员安排序号名称时间（天）人员(名)1调试前的检测和测试0.532系统通电3信号检测134电机运转及方向确认0.535电磁铁动作及挂钩确认6无故障保护运行0.557试运行8故障检验0.539空载运行0.5410额定负载运行11超载运行12正常运行12二、 调试前的检查和测试1) 接线的检查检查系统的接线是否正确。2) 绝缘电阻的测试用 500V 的摇表测试导线对地、导线线间及接触器、继电器、控制开关、行程开关等除 PLC 之外的带电带电部分与系统正常时不带的金属部分及相与相之间的绝缘电阻，应大于 1MΩ。3) 接地电阻的测试用接地摇表测试接地系统的接地电阻，不得大于 1Ω，车库金属构架的任何部分的接地电阻不得大于 1Ω。接地引线的焊接应符合要求。4) 电机的检查用接地摇表测试电机的绝缘性。用万用表测试每相间的电阻是否平衡。5) 行程开关的调整行程开关位置的调整，确认行程开关的位置正确，无干涉。6) 电磁铁位置调整电磁铁位置调整，确认电磁铁位置正确。7) 微动开关位置调整微动开关位置调整，确认微动开关位置正确。8) 光电开关位置调整光电开关位置调整，确认光电开关位置正确。三、 系统通电系统初次通电必须要有 2 人以上的工程师在场。通电前必须遵循逐级通电，逐级检查的原则。1) 将柜内全部断路器扳到 OFF 状态。2) 使用万用表确认系统无短路、断路。3) 将 3 相 5 线电源接入系统总电源。4) 使用万用检查总电源电压。5) 将 QF1 扳到 ON。6) 使用万用检查 QF1 出线处电压。7) 将 QF2 扳到 ON。8) 使用万用检查 QF2 出线处电压。9) 将 QF3 扳到 ON。10) 使用万用检查 QF3 出线处电压。11) 将 QF4 扳到 ON。12) 使用万用检查 QF4 出线处电压。使用万用表检查每个直流电源输出 端电压。13) 将 QF5 扳到 ON。14) 使用万用检查 QF5 出线电压。四、 信号检查检查现场信号到 plc 的接线和开关是否正确。检查的顺序如下：序号位...
