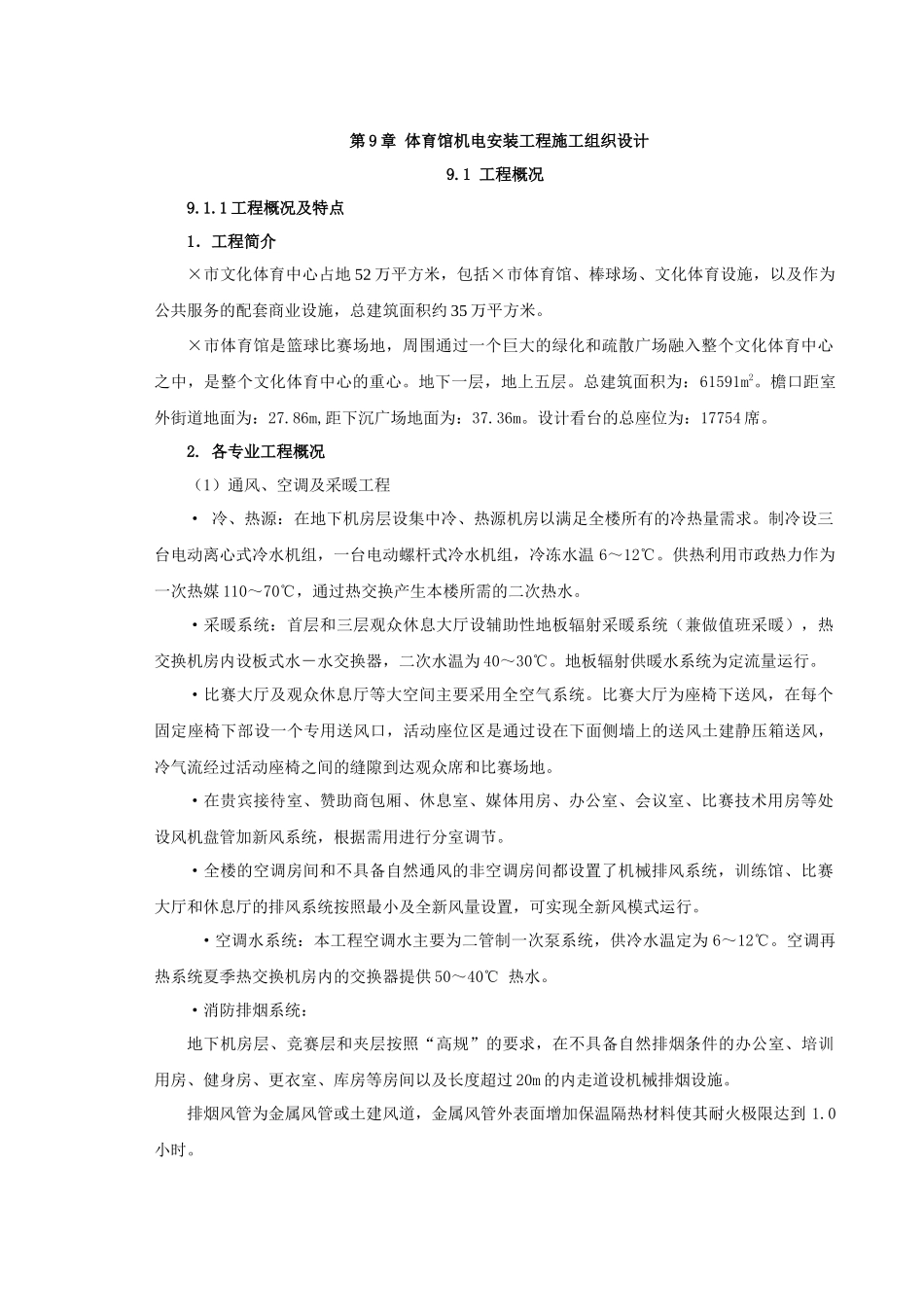

第 9 章 体育馆机电安装工程施工组织设计9.1 工程概况9.1.1 工程概况及特点1．工程简介×市文化体育中心占地 52 万平方米，包括×市体育馆、棒球场、文化体育设施，以及作为公共服务的配套商业设施，总建筑面积约 35 万平方米。×市体育馆是篮球比赛场地，周围通过一个巨大的绿化和疏散广场融入整个文化体育中心之中，是整个文化体育中心的重心。地下一层，地上五层。总建筑面积为：61591m2。檐口距室外街道地面为：27.86m,距下沉广场地面为：37.36m。设计看台的总座位为：17754 席。2. 各专业工程概况（1）通风、空调及采暖工程· 冷、热源：在地下机房层设集中冷、热源机房以满足全楼所有的冷热量需求。制冷设三台电动离心式冷水机组，一台电动螺杆式冷水机组，冷冻水温 6～12℃。供热利用市政热力作为一次热媒 110～70℃，通过热交换产生本楼所需的二次热水。·采暖系统：首层和三层观众休息大厅设辅助性地板辐射采暖系统（兼做值班采暖），热交换机房内设板式水－水交换器，二次水温为 40～30℃。地板辐射供暖水系统为定流量运行。·比赛大厅及观众休息厅等大空间主要采用全空气系统。比赛大厅为座椅下送风，在每个固定座椅下部设一个专用送风口，活动座位区是通过设在下面侧墙上的送风土建静压箱送风，冷气流经过活动座椅之间的缝隙到达观众席和比赛场地。·在贵宾接待室、赞助商包厢、休息室、媒体用房、办公室、会议室、比赛技术用房等处设风机盘管加新风系统，根据需用进行分室调节。·全楼的空调房间和不具备自然通风的非空调房间都设置了机械排风系统，训练馆、比赛大厅和休息厅的排风系统按照最小及全新风量设置，可实现全新风模式运行。·空调水系统：本工程空调水主要为二管制一次泵系统，供冷水温定为 6～12℃。空调再热系统夏季热交换机房内的交换器提供 50～40℃ 热水。·消防排烟系统：地下机房层、竞赛层和夹层按照“高规”的要求，在不具备自然排烟条件的办公室、培训用房、健身房、更衣室、库房等房间以及长度超过 20m 的内走道设机械排烟设施。排烟风管为金属风管或土建风道，金属风管外表面增加保温隔热材料使其耐火极限达到 1.0小时。（2）给排水工程·生活给水系统：给水系统分高、低区。首层以下为低区，由市政自来水管网直接供水。二层以上为高区，由变频调速泵组供水。·生活热水系统：本工程热源利用城市热网提供的 110～70℃高温热水作为热媒，生活热水供应温度为 55℃。运动员卫生间、浴室、...
