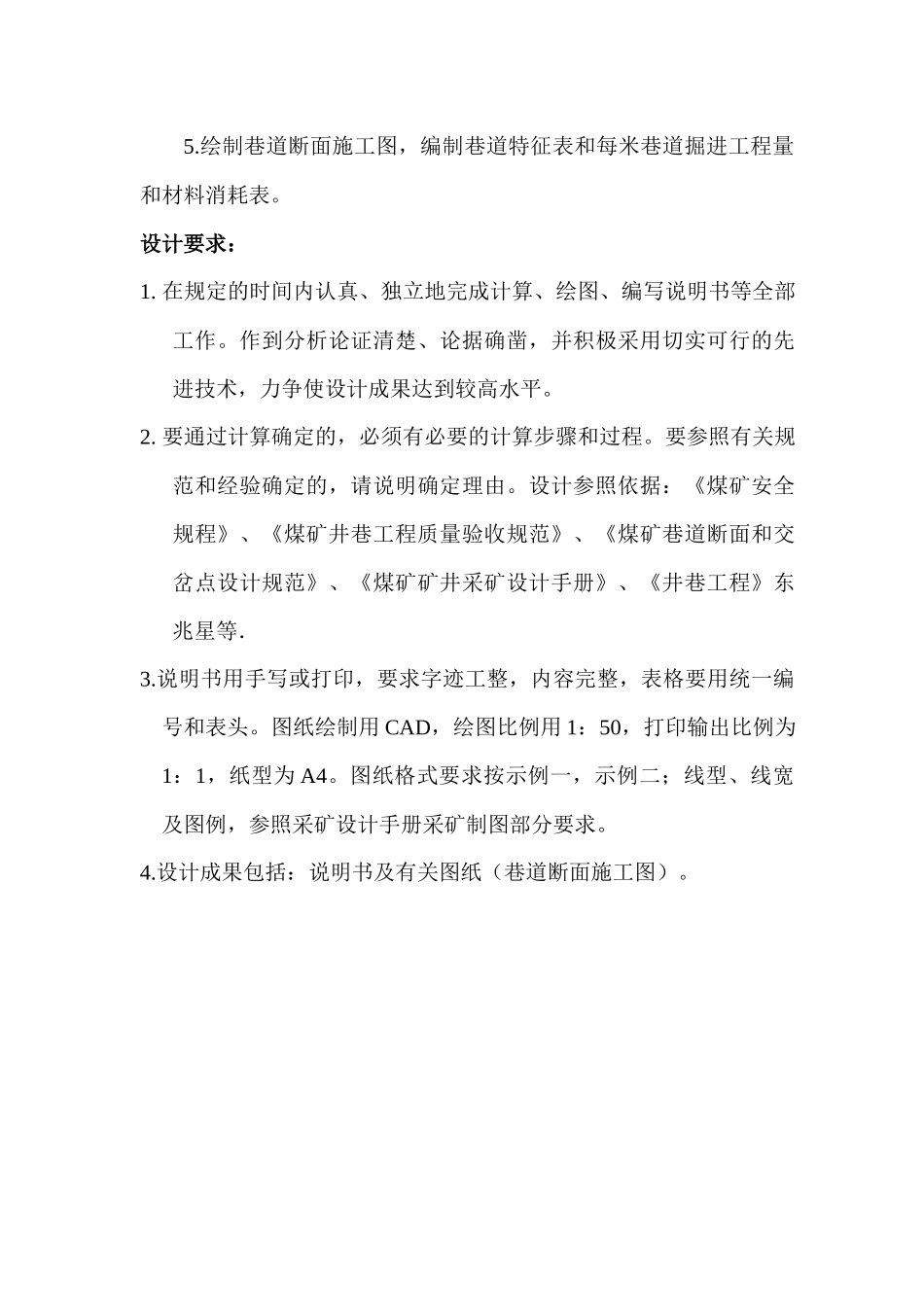

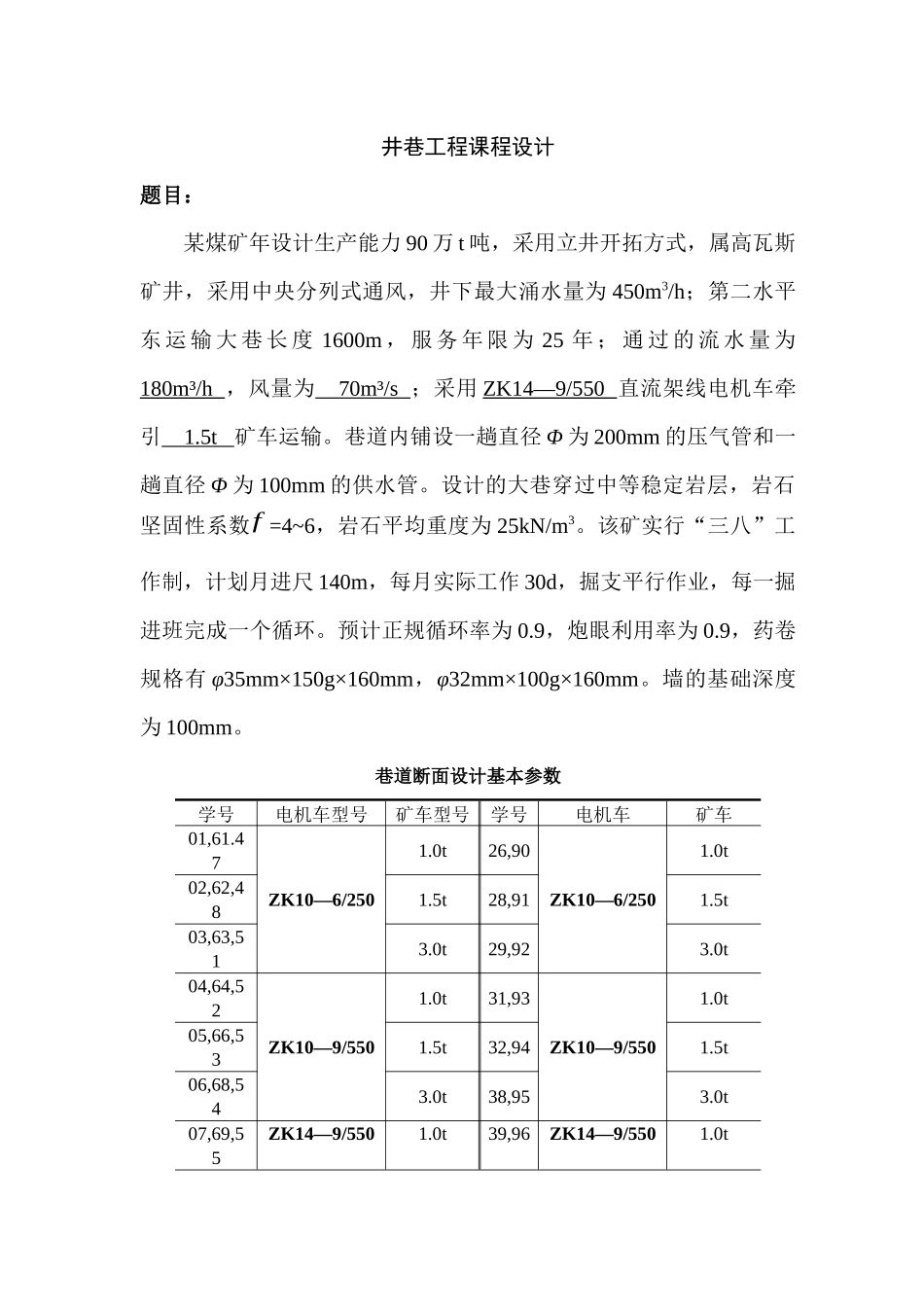

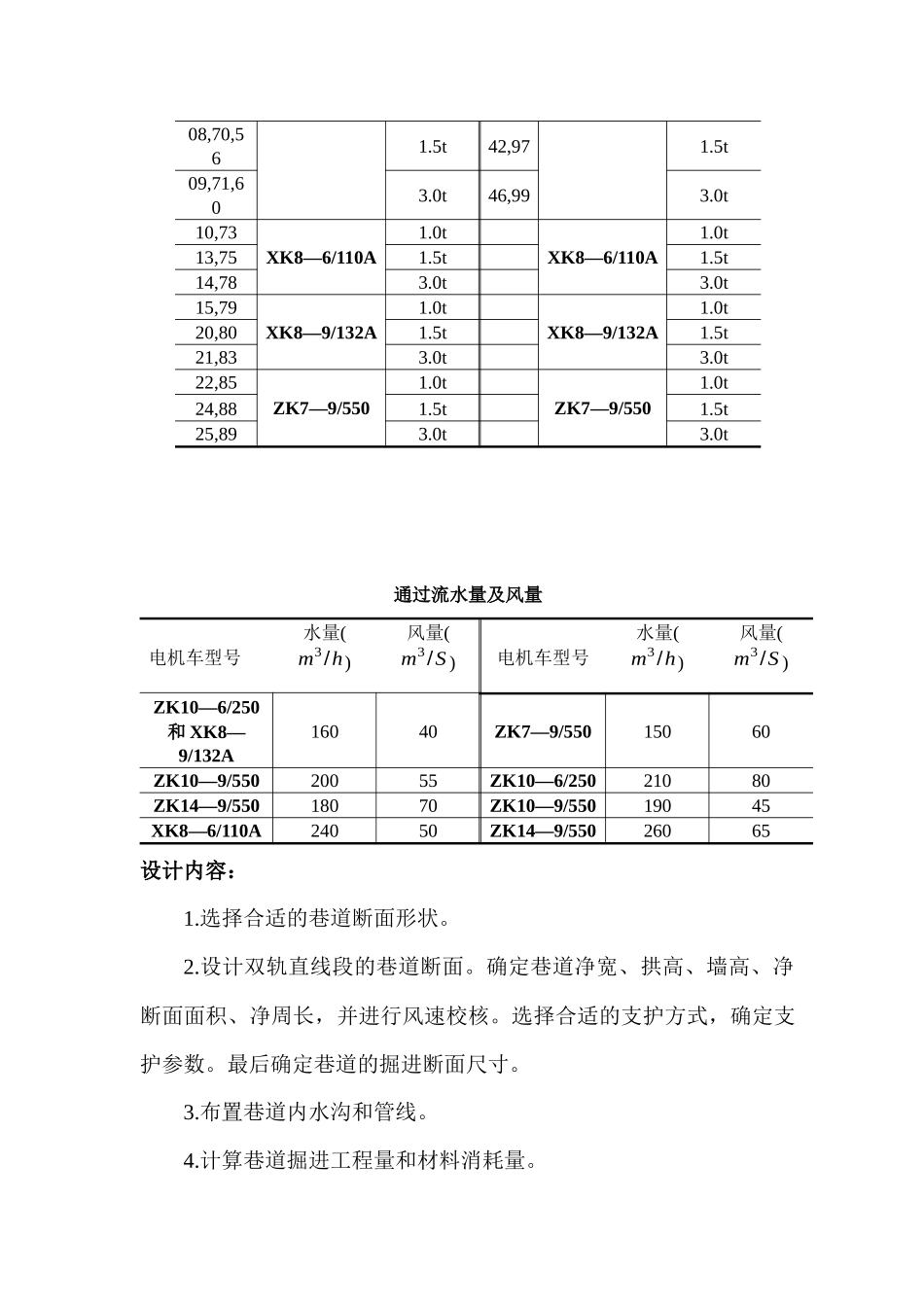

井巷工程课程设计题目：某煤矿年设计生产能力 90 万 t 吨，采用立井开拓方式，属高瓦斯矿井，采用中央分列式通风，井下最大涌水量为 450m3/h；第二水平东 运 输 大 巷 长 度 1600m ， 服 务 年 限 为 25 年 ； 通 过 的 流 水 量 为 180m³/h ，风量为 70m³/s ；采用 ZK14—9/550 直流架线电机车牵引 1.5t 矿车运输。巷道内铺设一趟直径 Φ 为 200mm 的压气管和一趟直径 Φ 为 100mm 的供水管。设计的大巷穿过中等稳定岩层，岩石坚固性系数f =4~6，岩石平均重度为 25kN/m3。该矿实行“三八”工作制，计划月进尺 140m，每月实际工作 30d，掘支平行作业，每一掘进班完成一个循环。预计正规循环率为 0.9，炮眼利用率为 0.9，药卷规格有 φ35mm×150g×160mm，φ32mm×100g×160mm。墙的基础深度为 100mm。巷道断面设计基本参数学号电机车型号矿车型号学号电机车矿车01,61.47ZK10—6/2501.0t26,90ZK10—6/2501.0t02,62,481.5t28,911.5t03,63,513.0t29,923.0t04,64,52ZK10—9/5501.0t31,93ZK10—9/5501.0t05,66,531.5t32,941.5t06,68,543.0t38,953.0t07,69,55ZK14—9/5501.0t39,96ZK14—9/5501.0t08,70,561.5t42,971.5t09,71,603.0t46,993.0t10,73XK8—6/110A1.0tXK8—6/110A1.0t13,751.5t1.5t14,783.0t3.0t15,79XK8—9/132A1.0tXK8—9/132A1.0t20,801.5t1.5t21,833.0t3.0t22,85ZK7—9/5501.0tZK7—9/5501.0t24,881.5t1.5t25,893.0t3.0t通过流水量及风量电机车型号水量(m3/h)风量(m3/S )电机车型号水量(m3/h)风量(m3/S )ZK10—6/250和 XK8—9/132A16040ZK7—9/55015060ZK10—9/55020055ZK10—6/25021080ZK14—9/55018070ZK10—9/55019045XK8—6/110A24050ZK14—9/55026065设计内容：1.选择合适的巷道断面形状。2.设计双轨直线段的巷道断面。确定巷道净宽、拱高、墙高、净断面面积、净周长，并进行风速校核。选择合适的支护方式，确定支护参数。最后确定巷道的掘进断面尺寸。3.布置巷道内水沟和管线。4.计算巷道掘进工程量和材料消耗量。5.绘制巷道断面施工图，编制巷道特征表和每米巷道掘进工程量和材料消耗表。设计要求：1. 在规定的时间内认真、独立地完成计算、绘图、编写说明书等全部工作。作到分析论证清楚、论据确凿，并积极采用切实可行的先进技术，力争使设计成果达到较高水平。2. 要通过计算确定的，必须有必要的计算步骤和过程。要参照有关规范和经验确定的，请说明确定理由。设计...
