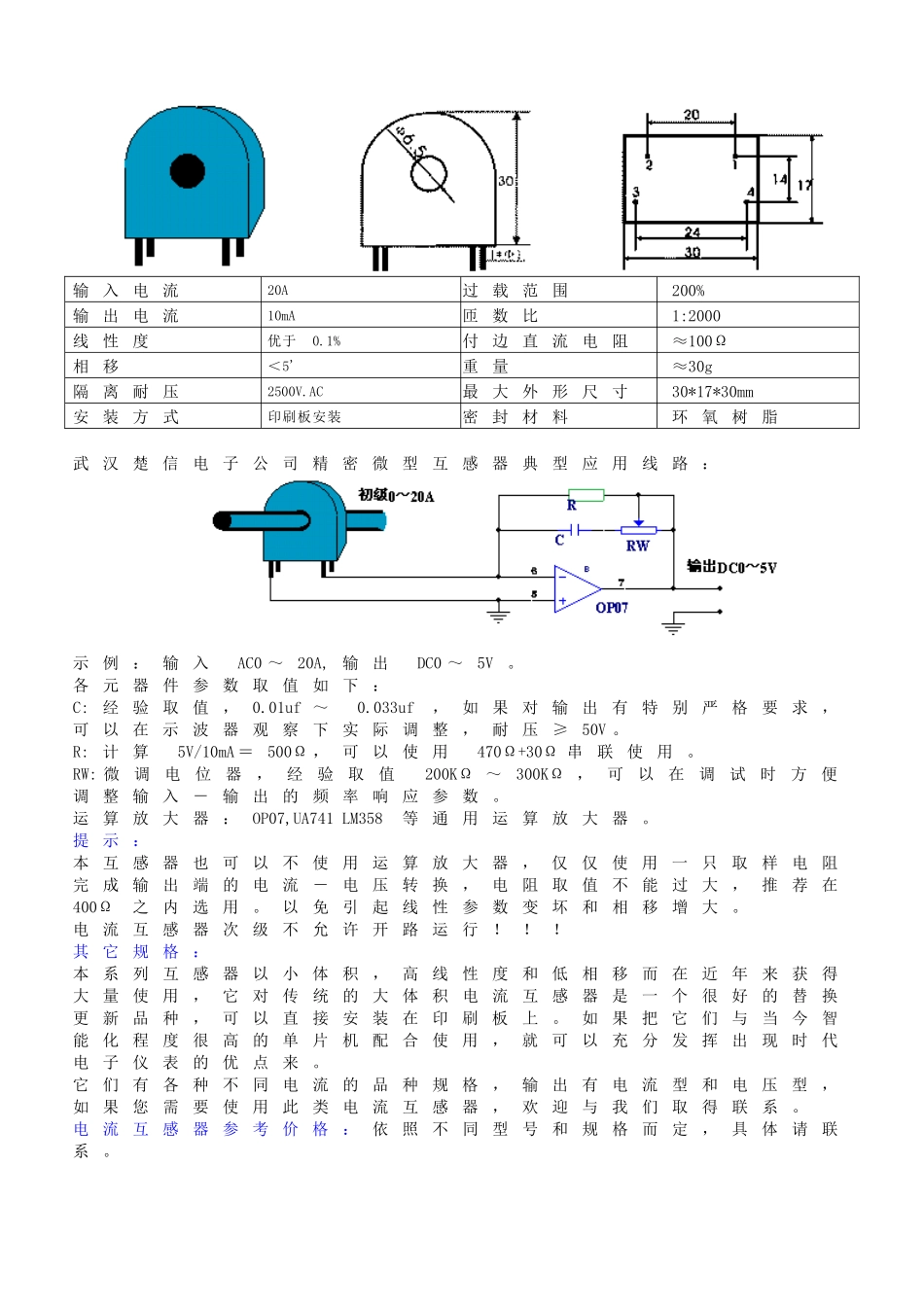

精 密 微 型 互 感 器 应 用 实 列 ( 一 )实际项目样品电路:使用武汉楚信电子公司的 CXH-C13-50A/20mA 的小型电流互感器,配合自带 10 位 A/D 的单片机 HT46R23 ,制作了一款可预置控制的 1" LED 数码管大字屏幕交流电流表头,具体电路如下:1.前置处理部分:使用运算放大器 TL062 ,它的一组放大器构成线性 AC/DC 平均值转换器,为了保证线性良好,这一级处理的信号仅仅为 AC200mV/DC200mV。另外一组放大器则对 DC200mV 信号进行线性放大,仪表和单片机 A/D 输入所要求的电压匹配。由于最大显示仅仅为 500 字,因此,运算放大器最大输出为:500/1024*5=2.44140625V 就足够了。2.单片机部分:使用 HT46R23 SOP24(28) 封装单片机,按照首批订货的用户要求,本电流表可以设置一个超限控制,当测量值<设置值时,电路令继电器吸合。当测量值>设置值时,电路延时 0.2 秒后令继电器释放。(单片机的 PA0 端口)。为了使得本电流表头具有一定的通用性,电路中还安排了一个不延时的输出端口,(单片机的 PB4 端口)。这样,只要在印刷板布局时留下两只“活动接口”,就可以使得继电器能够方便地受 PB4 不延时输出或者 PA0 延时输出的控制。当测量的是电压信号时,假若不需要延时输出,就把驱动继电器的三极管的 B 极连接到 PB4 端口。如果测量的是电流信号,就把驱动继电器的三极管的 B 极连接到 PA0 端口。3.超限值的设置方法:电路中安排有 “设定键”“加置数键”“减置数键”三个按键,按动一下“设定键”就可以进入超限值设置状态,然后使用“加置数键”或者“减置数键”来调整修改屏幕上的数字,即可以得到 0.1A ~49.9A 范围内任意值的控制点,(推荐使用在量程范围的 5% ~ 95% )。设置好的超限值会知道保存在电存储器里头,不会因为掉电而丢失设置好的超限值。提示:当发生过流(测量值>超限值并且延时> 0.2S )动作而导致继电器释放之后,按照电流保护的实际工作情况,电流会立即下降到零!此时,如果按照普通逻辑关系,继电器满足测量值<超限值,继电器会自动吸合,有可能发生事故!因此,本电路特别让这种过流后的继电器状态自动保持而无论当前的逻辑关系如何!( 称之为继电器自保) 。只有按动一下“减数键”之后,才可以解锁,回到正常的逻辑关系控制状态。警告:即使是电路当中安排有“继电器自保”的功能,但是,由于实际使用当中有可能发生的现象是往往无...
