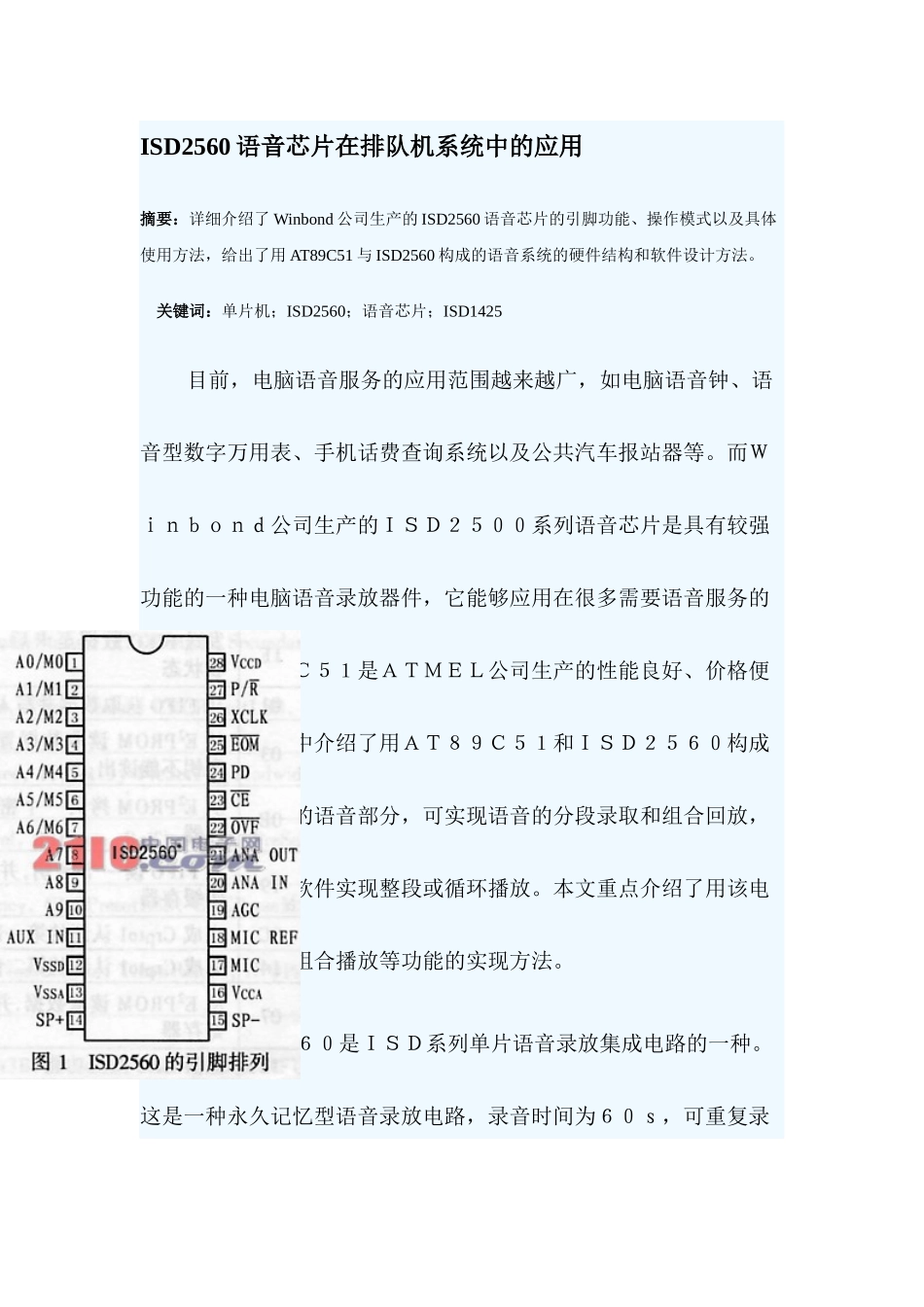

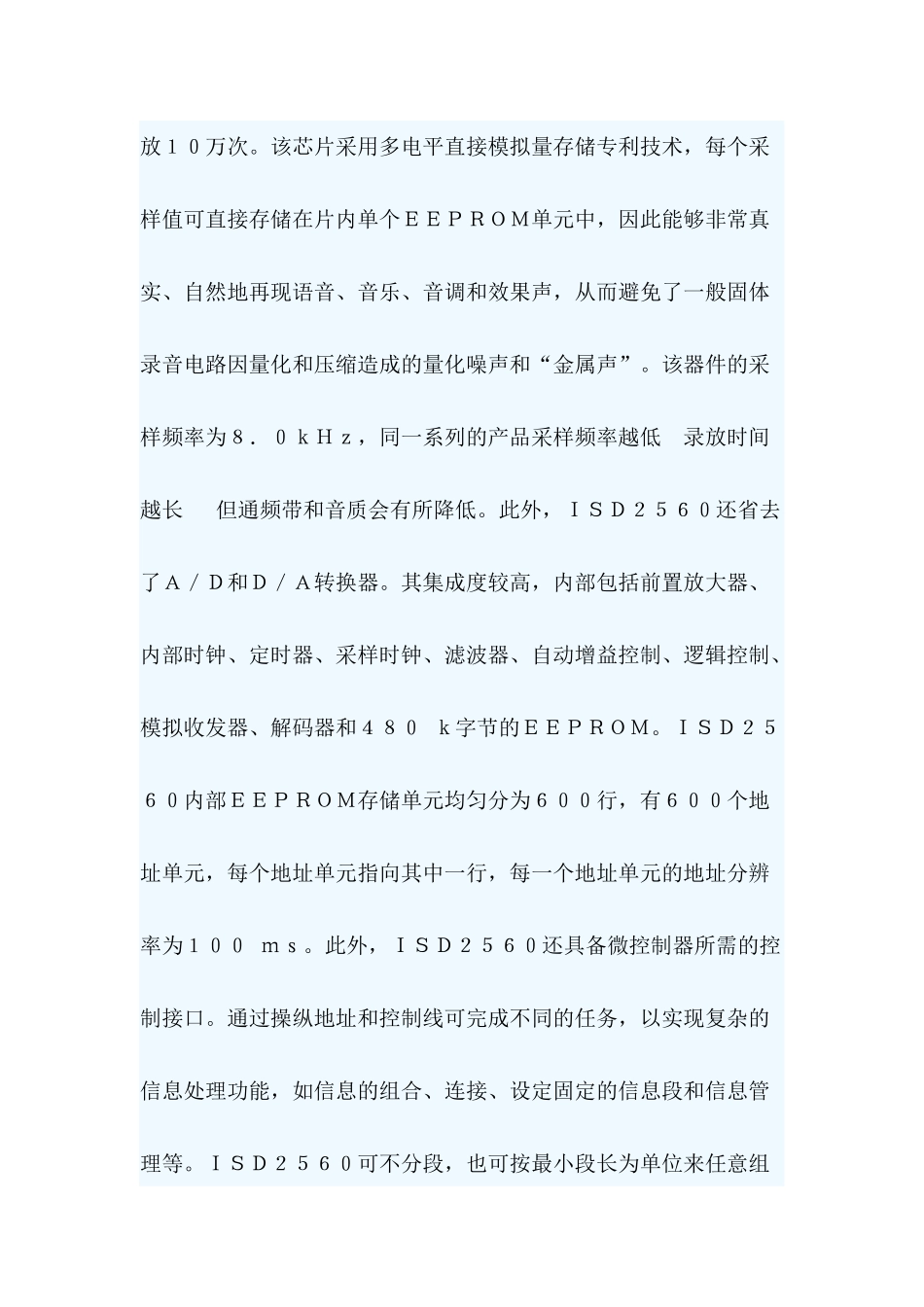

ISD2560 语音芯片在排队机系统中的应用摘要：详细介绍了 Winbond 公司生产的 ISD2560 语音芯片的引脚功能、操作模式以及具体使用方法，给出了用 AT89C51 与 ISD2560 构成的语音系统的硬件结构和软件设计方法。 关键词：单片机；ISD2560；语音芯片；ISD1425目前，电脑语音服务的应用范围越来越广，如电脑语音钟、语音型数字万用表、手机话费查询系统以及公共汽车报站器等。而Ｗｉｎｂｏｎｄ公司生产的ＩＳＤ２５００系列语音芯片是具有较强功能的一种电脑语音录放器件，它能够应用在很多需要语音服务的场合。ＡＴ８９Ｃ５１是ＡＴＭＥＬ公司生产的性能良好、价格便宜的单片机。文中介绍了用ＡＴ８９Ｃ５１和ＩＳＤ２５６０构成的智能型排队机的语音部分，可实现语音的分段录取和组合回放，同时可通过修改软件实现整段或循环播放。本文重点介绍了用该电路来完成语音的组合播放等功能的实现方法。ＩＳＤ２５６０是ＩＳＤ系列单片语音录放集成电路的一种。这是一种永久记忆型语音录放电路，录音时间为６０ｓ，可重复录放１０万次。该芯片采用多电平直接模拟量存储专利技术，每个采样值可直接存储在片内单个ＥＥＰＲＯＭ单元中，因此能够非常真实、自然地再现语音、音乐、音调和效果声，从而避免了一般固体录音电路因量化和压缩造成的量化噪声和“金属声”。该器件的采样频率为８．０ｋＨｚ，同一系列的产品采样频率越低录放时间越长 但通频带和音质会有所降低。此外，ＩＳＤ２５６０还省去了Ａ／Ｄ和Ｄ／Ａ转换器。其集成度较高，内部包括前置放大器、内部时钟、定时器、采样时钟、滤波器、自动增益控制、逻辑控制、模拟收发器、解码器和４８０ ｋ字节的ＥＥＰＲＯＭ。ＩＳＤ２５６０内部ＥＥＰＲＯＭ存储单元均匀分为６００行，有６００个地址单元，每个地址单元指向其中一行，每一个地址单元的地址分辨率为１００ ｍｓ。此外，ＩＳＤ２５６０还具备微控制器所需的控制接口。通过操纵地址和控制线可完成不同的任务，以实现复杂的信息处理功能，如信息的组合、连接、设定固定的信息段和信息管理等。ＩＳＤ２５６０可不分段，也可按最小段长为单位来任意组合分段。１ ＩＳＤ２５６０的引脚功能ＩＳＤ２５６０具有２８脚ＳＯＩＣ和２８脚ＰＤＩＰ两种封装形式。图１所示是其引脚排列。各引脚的主要功能如下：电源（ＶＣＣＡ，ＶＣＣＤ）：为了最大限度的减小噪声，芯片内部的模拟和数字电路使用不同的电源总线，并且分别引到外封装上。...
