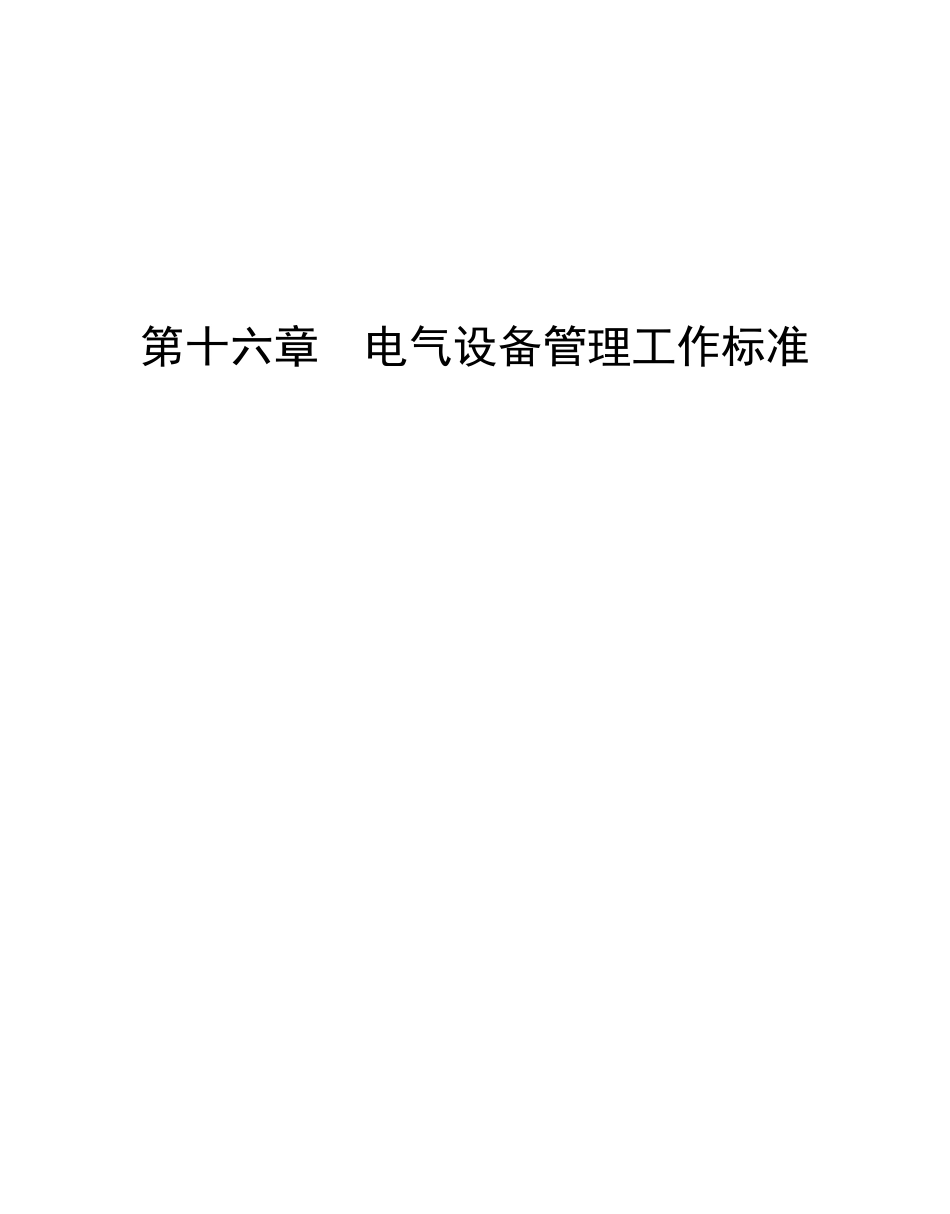

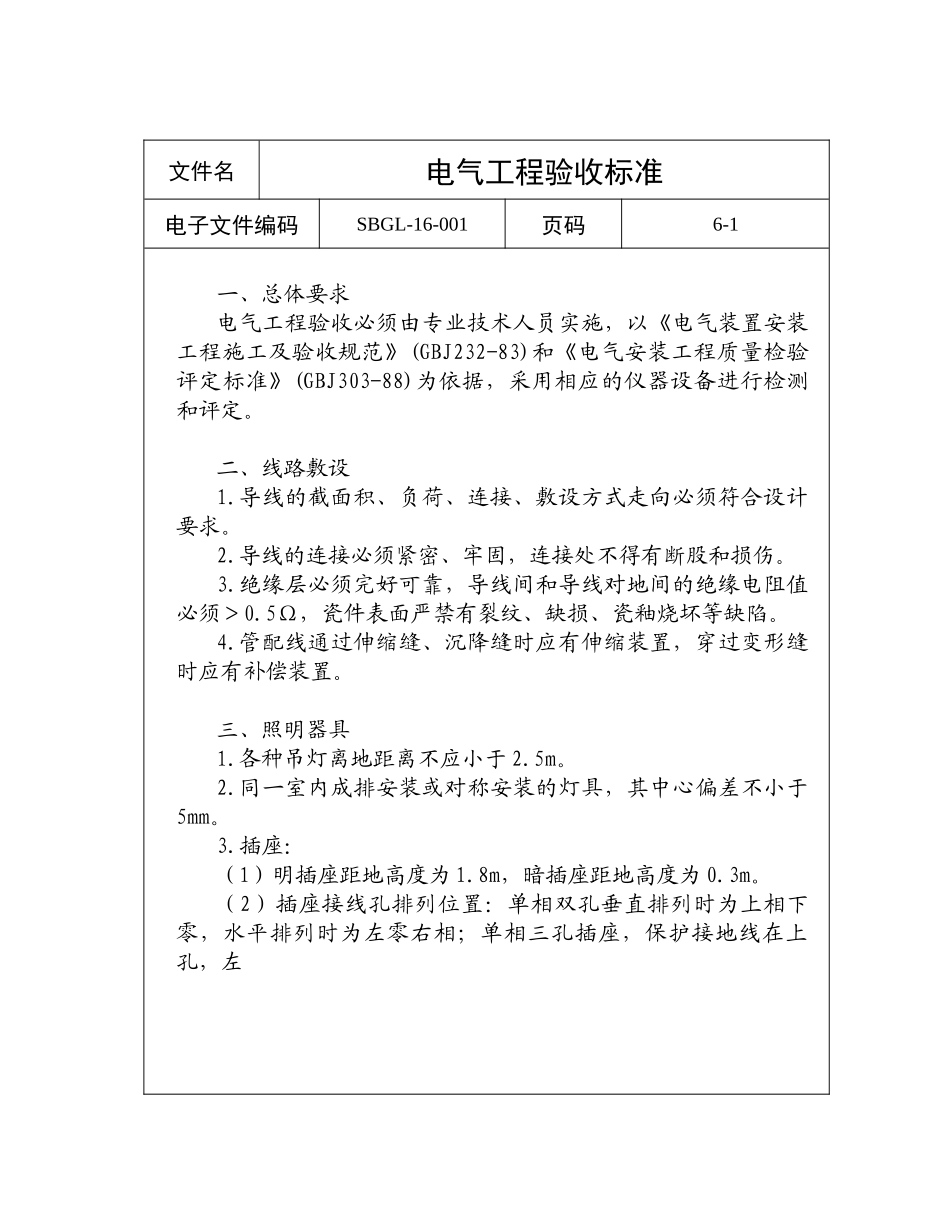

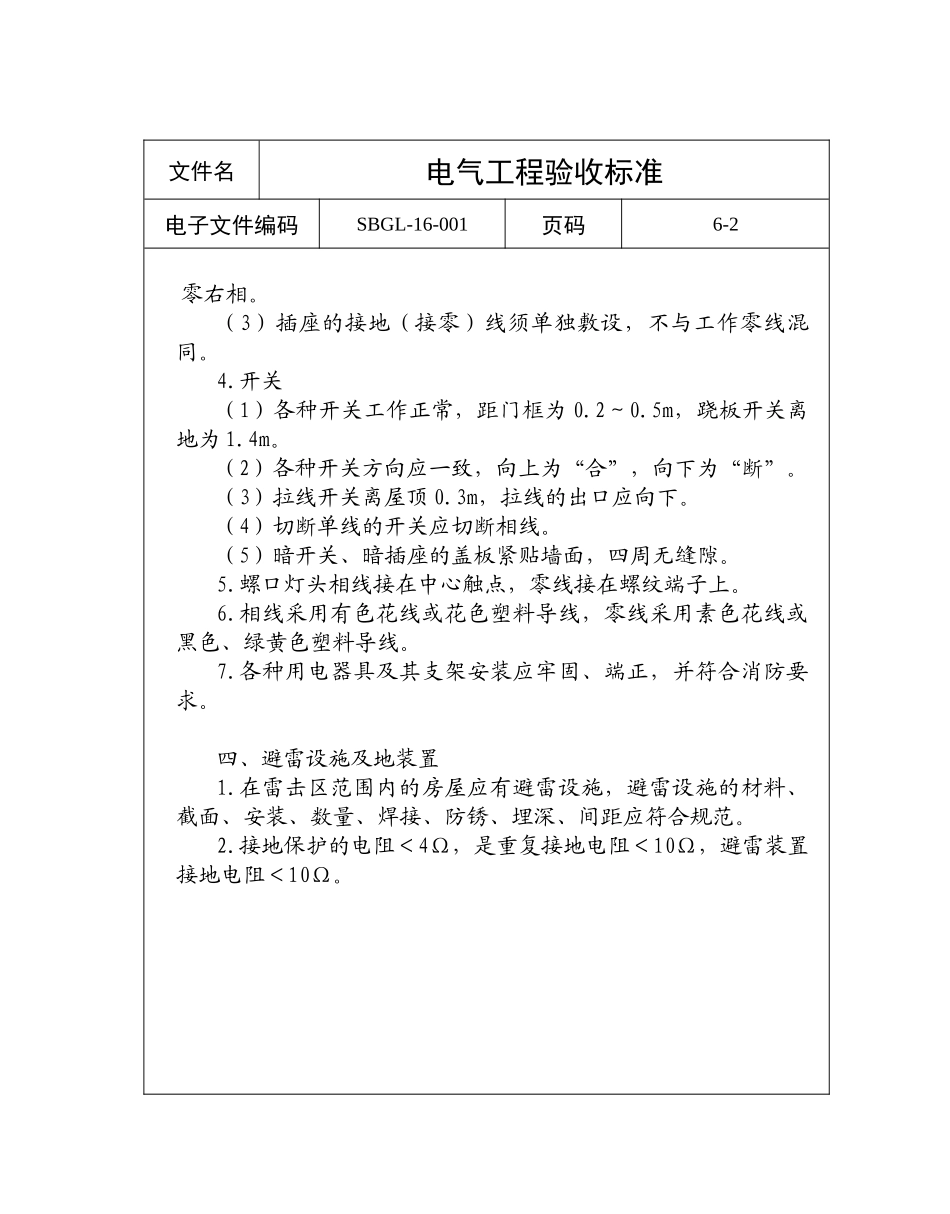

第十六章 电气设备管理工作标准文件名电气工程验收标准电子文件编码SBGL-16-001页码6-1一、总体要求电气工程验收必须由专业技术人员实施，以《电气装置安装工程施工及验收规范》(GBJ232-83)和《电气安装工程质量检验评定标准》(GBJ303-88)为依据，采用相应的仪器设备进行检测和评定。二、线路敷设1.导线的截面积、负荷、连接、敷设方式走向必须符合设计要求。2.导线的连接必须紧密、牢固，连接处不得有断股和损伤。3.绝缘层必须完好可靠，导线间和导线对地间的绝缘电阻值必须＞0.5Ω，瓷件表面严禁有裂纹、缺损、瓷釉烧坏等缺陷。4.管配线通过伸缩缝、沉降缝时应有伸缩装置，穿过变形缝时应有补偿装置。三、照明器具1.各种吊灯离地距离不应小于 2.5m。2.同一室内成排安装或对称安装的灯具，其中心偏差不小于5mm。3.插座：（1）明插座距地高度为 1.8m，暗插座距地高度为 0.3m。（2）插座接线孔排列位置：单相双孔垂直排列时为上相下零，水平排列时为左零右相；单相三孔插座，保护接地线在上孔，左文件名电气工程验收标准电子文件编码SBGL-16-001页码6-2零右相。（3）插座的接地（接零）线须单独敷设，不与工作零线混同。4.开关（1）各种开关工作正常，距门框为 0.2～0.5m，跷板开关离地为 1.4m。（2）各种开关方向应一致，向上为“合”，向下为“断”。（3）拉线开关离屋顶 0.3m，拉线的出口应向下。（4）切断单线的开关应切断相线。（5）暗开关、暗插座的盖板紧贴墙面，四周无缝隙。5.螺口灯头相线接在中心触点，零线接在螺纹端子上。6.相线采用有色花线或花色塑料导线，零线采用素色花线或黑色、绿黄色塑料导线。7.各种用电器具及其支架安装应牢固、端正，并符合消防要求。四、避雷设施及地装置1.在雷击区范围内的房屋应有避雷设施，避雷设施的材料、截面、安装、数量、焊接、防锈、埋深、间距应符合规范。2.接地保护的电阻＜4Ω，是重复接地电阻＜10Ω，避雷装置接地电阻＜10Ω。附：电气安装隐蔽工程验收单 档案编号: 施工单位验收区域抽查（ ）处占（ ）%验收项目验收标准 GB303-88验收情况处理意见1图纸技术资料1.图纸是否符合设计要求2.技术资料齐全3.隐蔽工程记录完整。2设备、材料1.符合国家标准，有合格证2.有甲方检验证明3.有铭牌3线管接口1.线管连接应用专用工具压接、焊接、套线2.线管与线接接触牢固4线管吊装1.吊杆为 10 圆钢制作2.管夹与管壁接触牢固3.吊杆间距不应大于 2m。5管线敷设1.按规范距离加接线盒2.弯曲不应...
