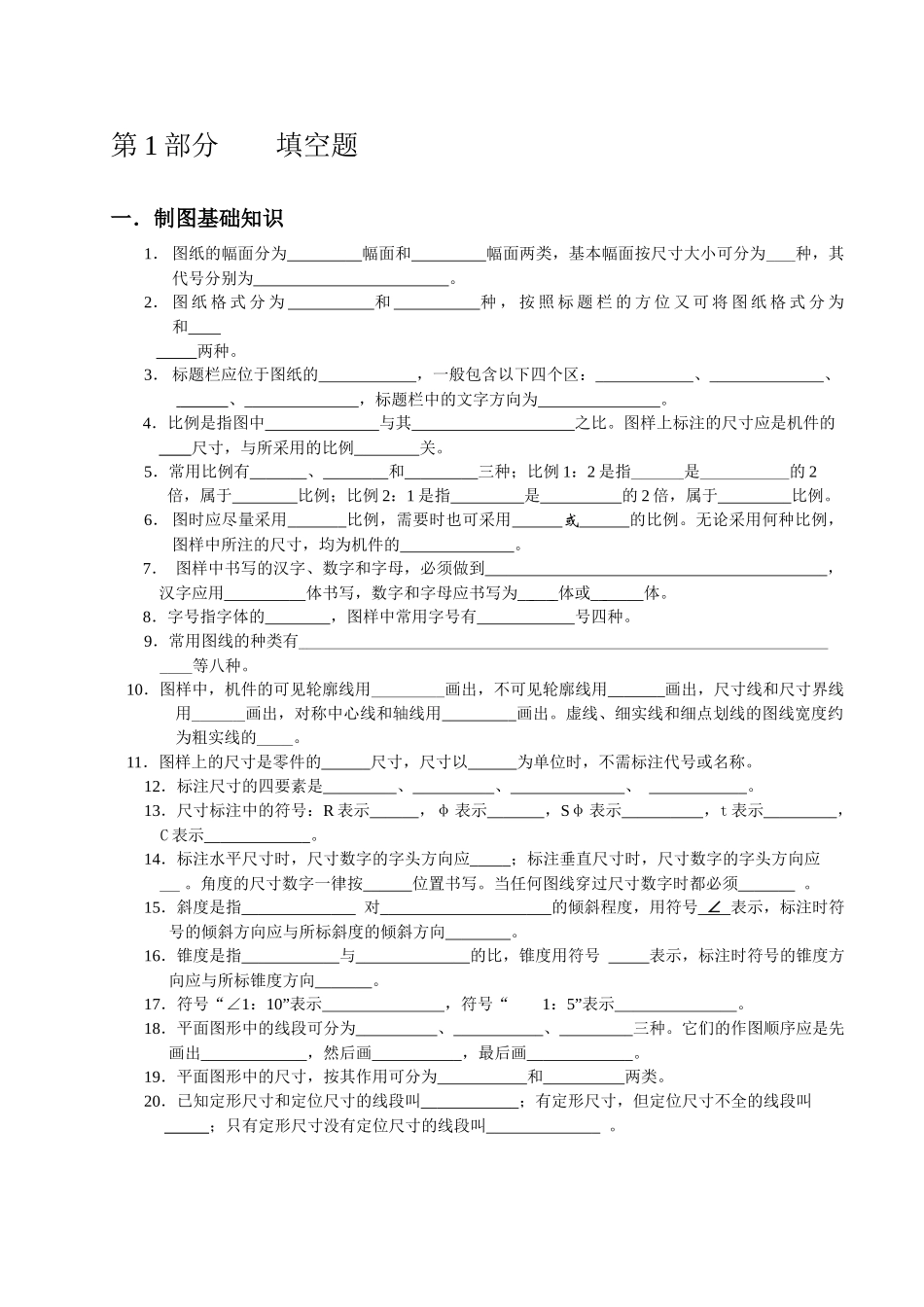

第 1 部分 填空题一．制图基础知识1． 图纸的幅面分为 幅面和 幅面两类，基本幅面按尺寸大小可分为 种，其代号分别为
2． 图 纸 格 式 分 为 和 种 ， 按 照 标 题 栏 的 方 位 又 可 将 图 纸 格 式 分 为 和 两种
3． 标题栏应位于图纸的 ，一般包含以下四个区： 、 、 、 ，标题栏中的文字方向为
4．比例是指图中 与其 之比
图样上标注的尺寸应是机件的 尺寸，与所采用的比例 关
5．常用比例有 、 和 三种；比例 1：2 是指 是 的 2倍，属于 比例；比例 2：1 是指 是 的 2 倍，属于 比例
6． 图时应尽量采用 比例，需要时也可采用 或 的比例
无论采用何种比例，图样中所注的尺寸，均为机件的
7． 图样中书写的汉字、数字和字母，必须做到 ， 汉字应用 体书写，数字和字母应书写为 体或 体
8．字号指字体的 ，图样中常用字号有 号四种
9．常用图线的种类有 等八种
10．图样中，机件的可见轮廓线用 画出，不可见轮廓线用 画出，尺寸线和尺寸界线用 画出，对称中心线和轴线用 画出
虚线、细实线和细点划线的图线宽度约为粗实线的
11．图样上的尺寸是零件的 尺寸，尺寸以 为单位时，不需标注代号或名称
12．标注尺寸的四要素是 、 、 、
13．尺寸标注中的符号：R 表示 ，φ 表示 ，Sφ 表示 ，t 表示 ， C 表示
14．标注水平尺寸时，尺寸数字的字头方向应 ；标注垂直尺寸时，尺寸数字的字头方向应
角度的尺寸数字一律按 位置书写
当任何图线穿过尺寸数字时都必须
15．斜度是指 对 的倾斜程度，用符号 ∠ 表示，标注时符 号的倾斜方向应与所标斜度的倾斜方向
16．锥度是指 与 的比，锥度用符号 表示，标注时符号的锥度方 向应与所标锥度方向
17．符号“∠1：10”表示 ，符号“ 1：5”表示
18．平面图形中的线段
