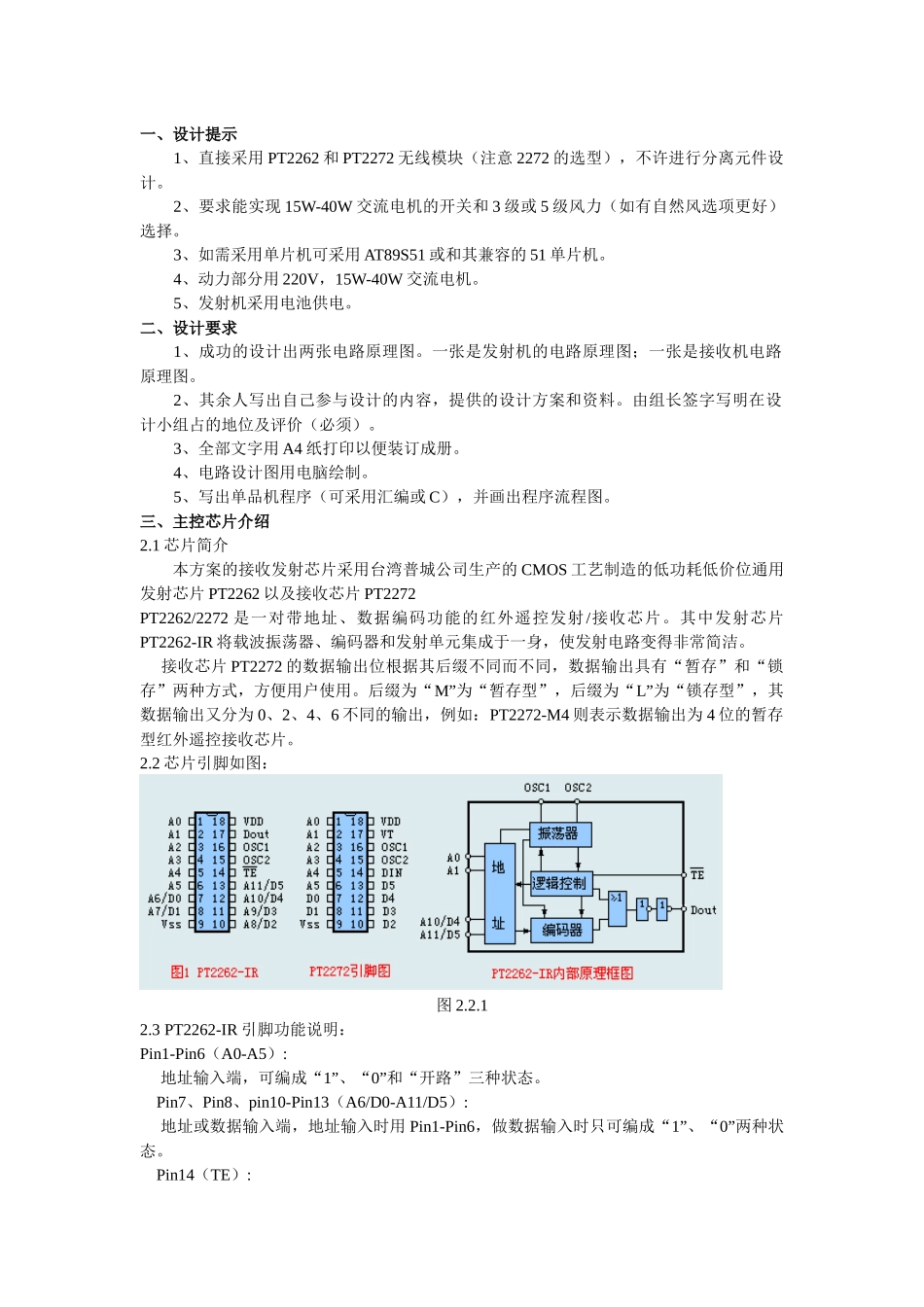

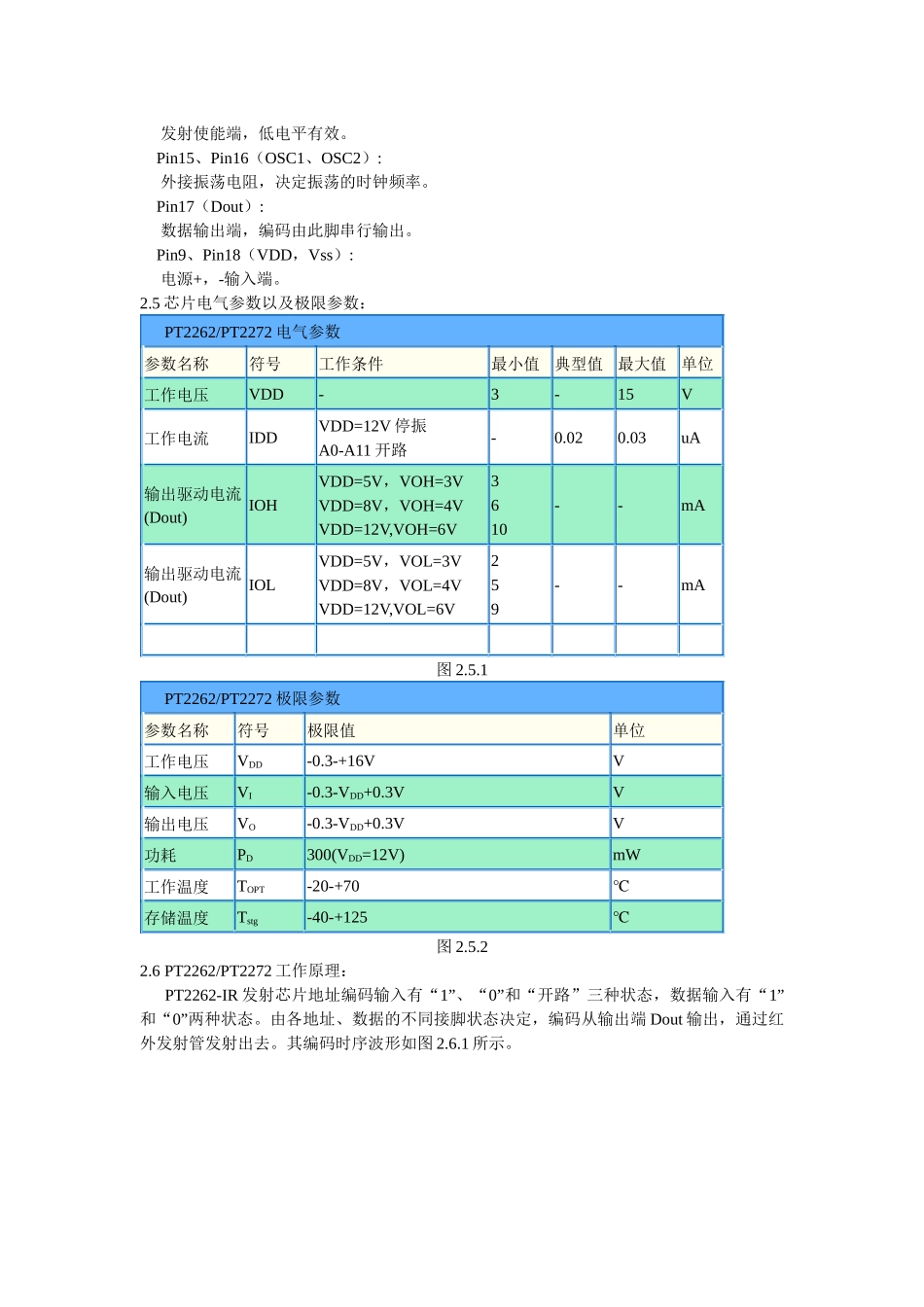

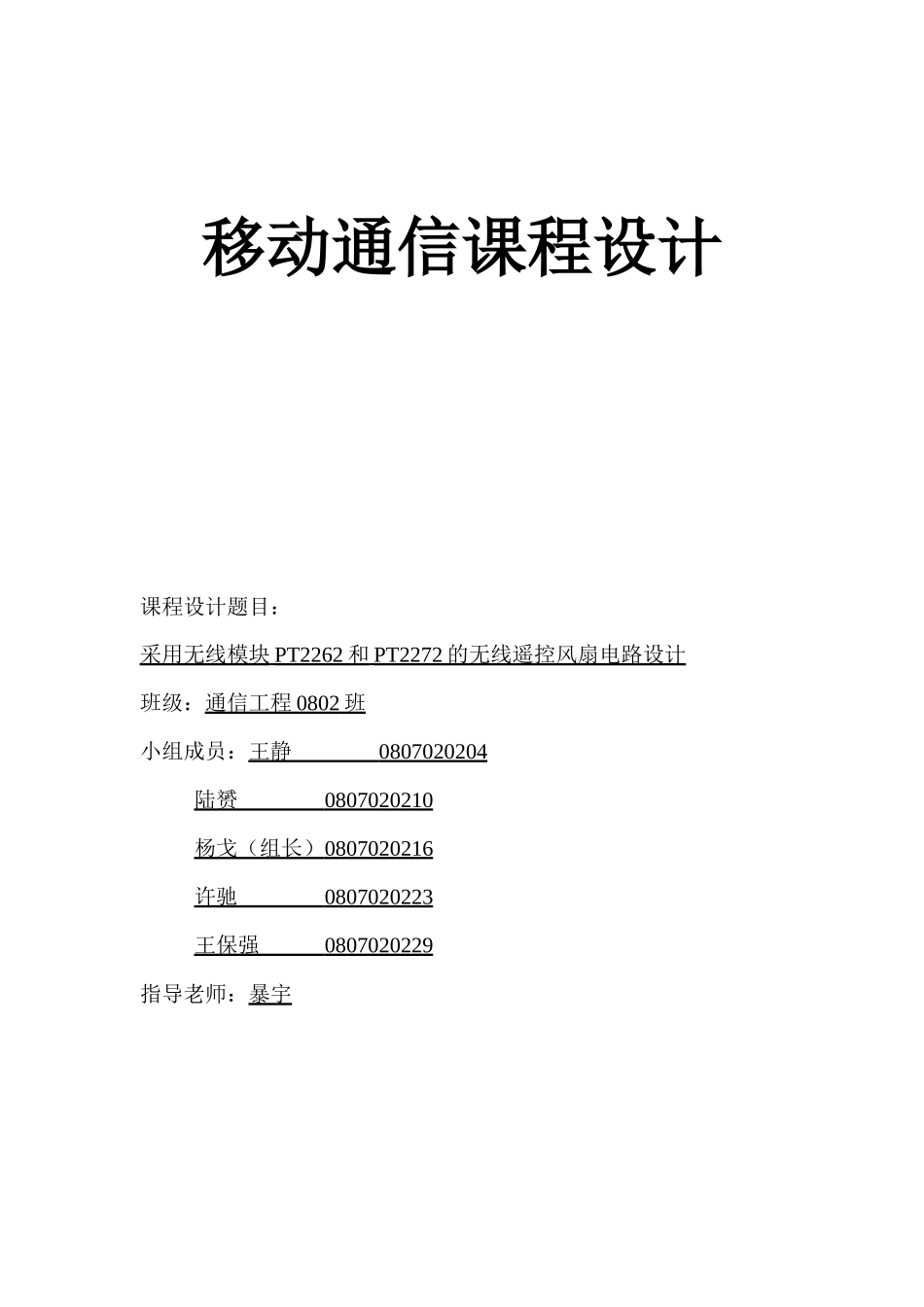

移动通信课程设计课程设计题目：采用无线模块 PT2262 和 PT2272 的无线遥控风扇电路设计 班级：通信工程 0802 班 小组成员：王静 0807020204 陆赟 0807020210 杨戈（组长） 0807020216 许驰 0807020223 王保强 0807020229 指导老师：暴宇 一、设计提示1、直接采用 PT2262 和 PT2272 无线模块（注意 2272 的选型），不许进行分离元件设计。2、要求能实现 15W-40W 交流电机的开关和 3 级或 5 级风力（如有自然风选项更好）选择。3、如需采用单片机可采用 AT89S51 或和其兼容的 51 单片机。4、动力部分用 220V，15W-40W 交流电机。5、发射机采用电池供电。二、设计要求1、成功的设计出两张电路原理图。一张是发射机的电路原理图；一张是接收机电路原理图。2、其余人写出自己参与设计的内容，提供的设计方案和资料。由组长签字写明在设计小组占的地位及评价（必须）。3、全部文字用 A4 纸打印以便装订成册。4、电路设计图用电脑绘制。5、写出单品机程序（可采用汇编或 C），并画出程序流程图。三、主控芯片介绍2.1 芯片简介本方案的接收发射芯片采用台湾普城公司生产的 CMOS 工艺制造的低功耗低价位通用发射芯片 PT2262 以及接收芯片 PT2272 PT2262/2272 是一对带地址、数据编码功能的红外遥控发射/接收芯片。其中发射芯片PT2262-IR 将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。 接收芯片 PT2272 的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为 0、2、4、6 不同的输出，例如：PT2272-M4 则表示数据输出为 4 位的暂存型红外遥控接收芯片。2.2 芯片引脚如图：图 2.2.12.3 PT2262-IR 引脚功能说明：Pin1-Pin6（A0-A5）: 地址输入端，可编成“1”、“0”和“开路”三种状态。 Pin7、Pin8、pin10-Pin13（A6/D0-A11/D5）: 地址或数据输入端，地址输入时用 Pin1-Pin6，做数据输入时只可编成“1”、“0”两种状态。 Pin14（TE）: 发射使能端，低电平有效。 Pin15、Pin16（OSC1、OSC2）: 外接振荡电阻，决定振荡的时钟频率。 Pin17（Dout）: 数据输出端，编码由此脚串行输出。 Pin9、Pin18（VDD，Vss）: 电源+，-输入端。2.5 芯片电气参数以及极限参数： PT2262/PT2272 电气参数参数名称符号工作条件最小值典型值最大值单位工作电压VDD-...
