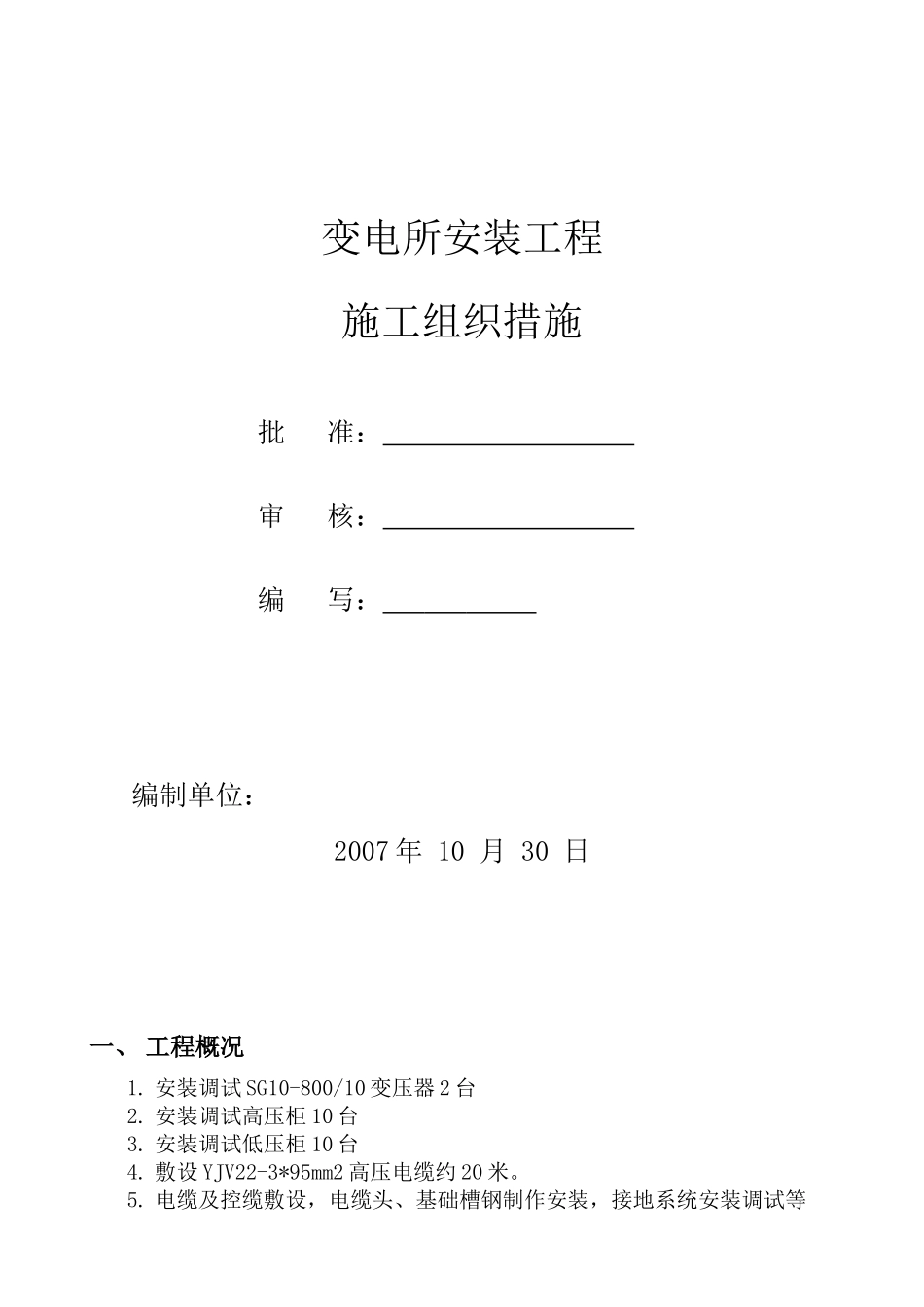

变电所安装工程施工组织措施批 准： 审 核： 编 写： 编制单位：2007 年 10 月 30 日一、 工程概况1. 安装调试 SG10-800/10 变压器 2 台2. 安装调试高压柜 10 台3. 安装调试低压柜 10 台4. 敷设 YJV22-3*95mm2 高压电缆约 20 米。5. 电缆及控缆敷设，电缆头、基础槽钢制作安装，接地系统安装调试等二、 招标文件主要要求根据变电所安装工程施工要求，根据设备及现场施工情况，保质保量完成施工任务，确保工程按期完成。施工期限：满足招标文件要求。三、工程组织工程负责人 ： 质 检 员 ：安 全 员 ： 材 料 员 ： 施工 班组 ： 四、项目管理目标本公司一贯重视工程质量管理，坚决贯穿“百年大计，安全第一”和“预防为主”的方针，历年来我公司承建的一些项目均获得良好的声誉。1. 工程验收合格率 100％2. 杜绝重大质量事故3. 减少施工产生的固体废弃物对环境的污染4. 不发生轻伤及以上人身伤亡事故五、技术措施1. 电气设备安装应按图纸设计要求进行，并认真执行《电气装置安装工程施工及验收规范》以及产品出厂安装，调试说明书。2. 所有铁件焊接时，焊缝应均匀，网门、面板的焊缝要牢固，焊接接口平整无毛刺，无挂漏、焊疤现象，外观应美观，焊接后所有焊渣必须及时清理干净。3. 所有构支架在设备安装前，非镀锌件的均应防锈漆后才固定设备。4. 铜排的平弯，其弯曲半径应符合要求，弯曲处不得有裂纹，所有引下排和设备的连接均匀呈自然状，严禁强行搭接。5. 明敷接地带应平齐，无明显扭曲变形，无高低不平现象，固定要牢固，搭接面要符合两倍宽的要求，与设备的搭接必须采用螺栓固定，扁铁应钻孔，不得采用气割，并且要对称。6. 变电所内的所有搭接螺丝应根据从下到上和从里到外的要求进行，螺帽紧固后应外露 1～2 丝牙。7. 所有设备在安装时应轻搬轻放，做到横平竖直，并根据图纸设计要求定位，中心轴线必须对齐。8. 所有母排制作要排列整齐、平直，相色明显、正确。A、B、C 排列符合从左到右，从里到外的要求。9. 所有参加施工的人员，在工程开工前应认真组织学习有关图纸，熟悉工序要求，严格按图施工。10.配电柜、变压器等设备到现场后，应会同有关人员一起开箱、验收，安装应小心谨慎，避免损坏设备和危急人身安全。11.尽量做好进场前的准备工作及出厂前的验收工作，尽量把制造厂的缺陷消除在出厂前。12.严格按图施工，加强与业主及设计院的联系，进场前应有会审后的正确...
