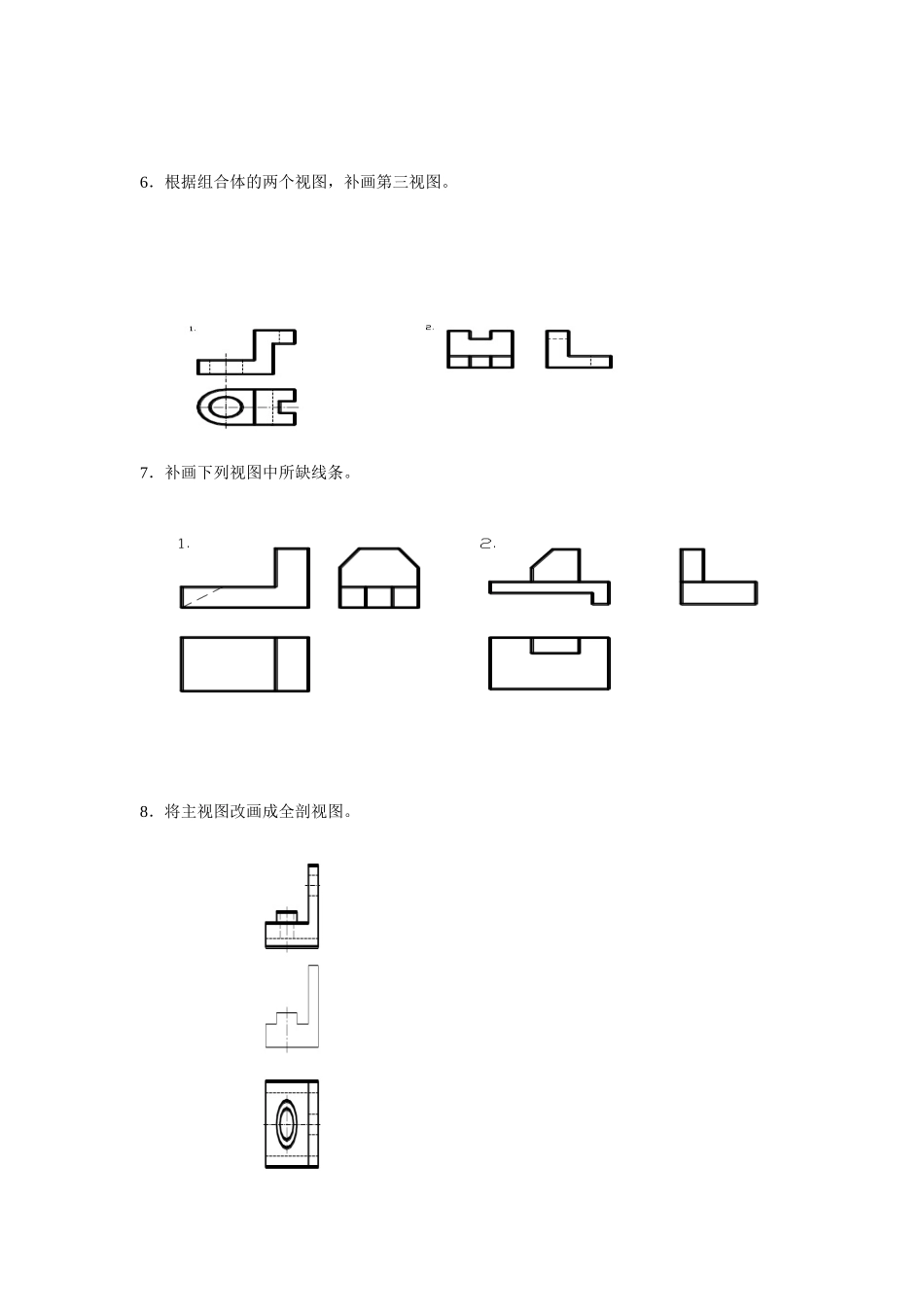

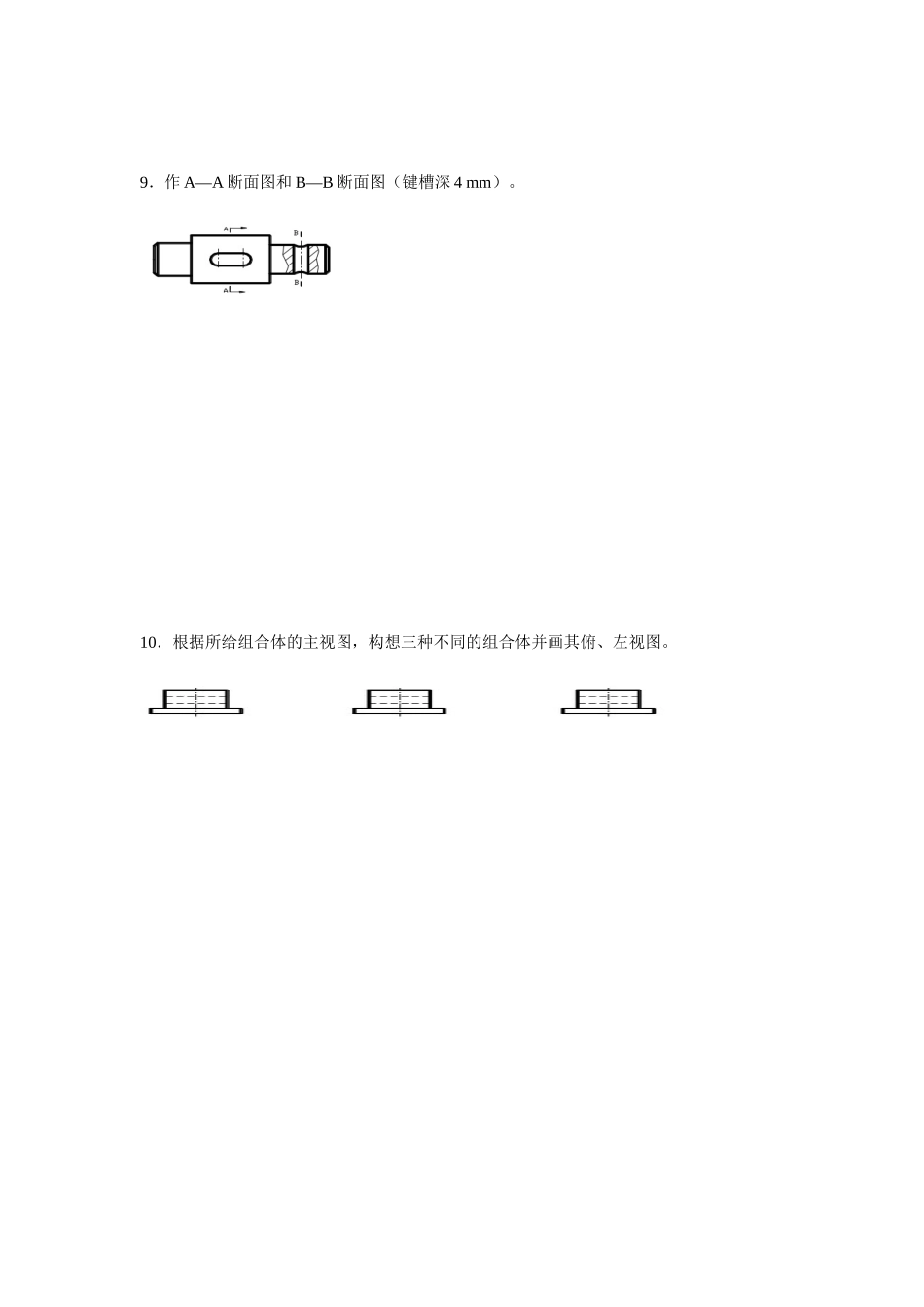

机械制图练习一1．根据物体的主视图和俯视图，选择正确的左视图。（ ）2．分析圆柱截切后的交线，选择正确的左视图。（ ） 3．下列四种断开画法，哪一个是错误的。（ ） （a） （b） （c） （d）4．已知立体的主、俯视图，选择正确的左视图。（ ） 5．已知线段 AB 的实长为 30mm，求作 ab。6．根据组合体的两个视图，补画第三视图。7．补画下列视图中所缺线条。8．将主视图改画成全剖视图。9．作 A—A 断面图和 B—B 断面图（键槽深 4 mm）。10．根据所给组合体的主视图，构想三种不同的组合体并画其俯、左视图。
