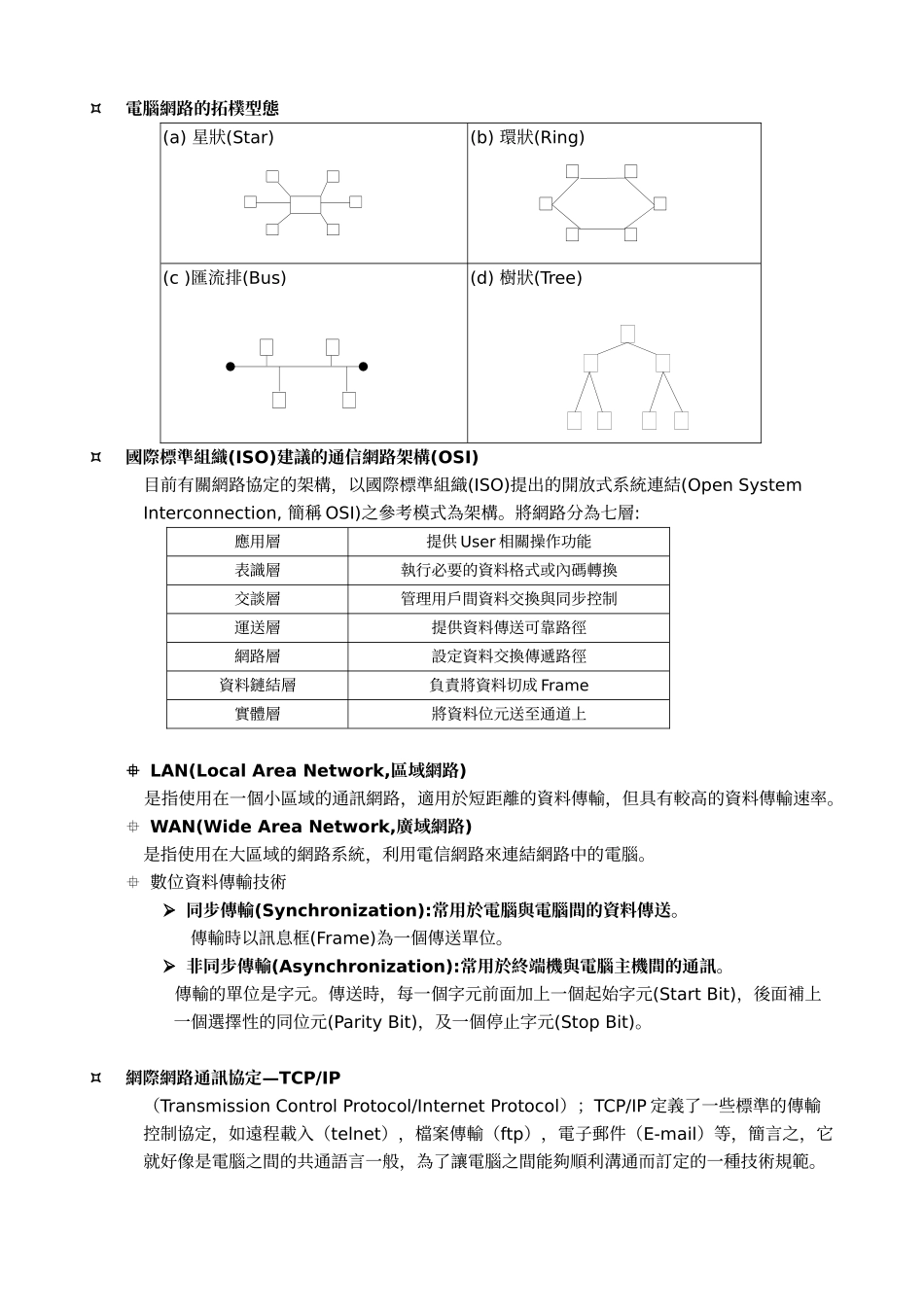

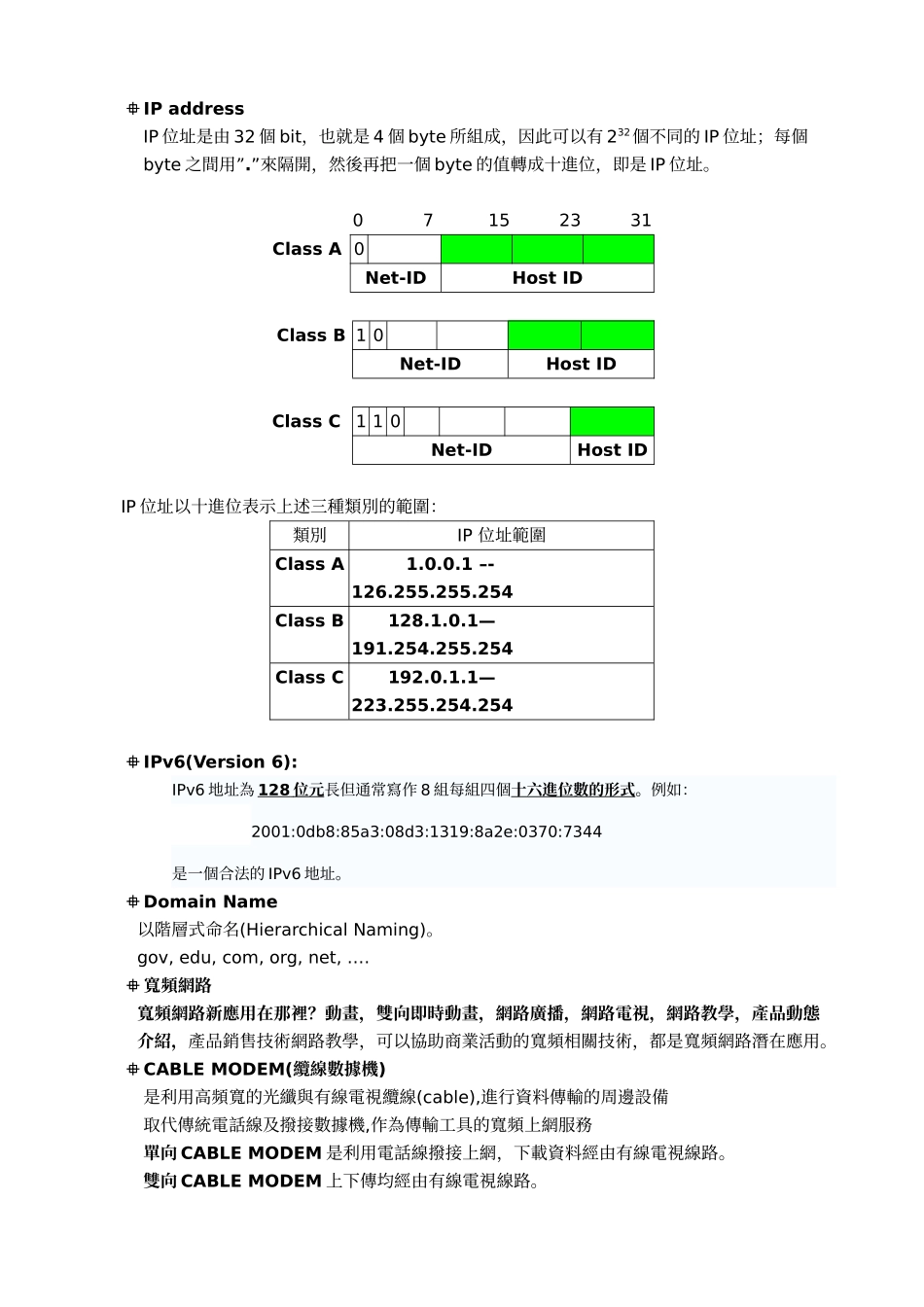

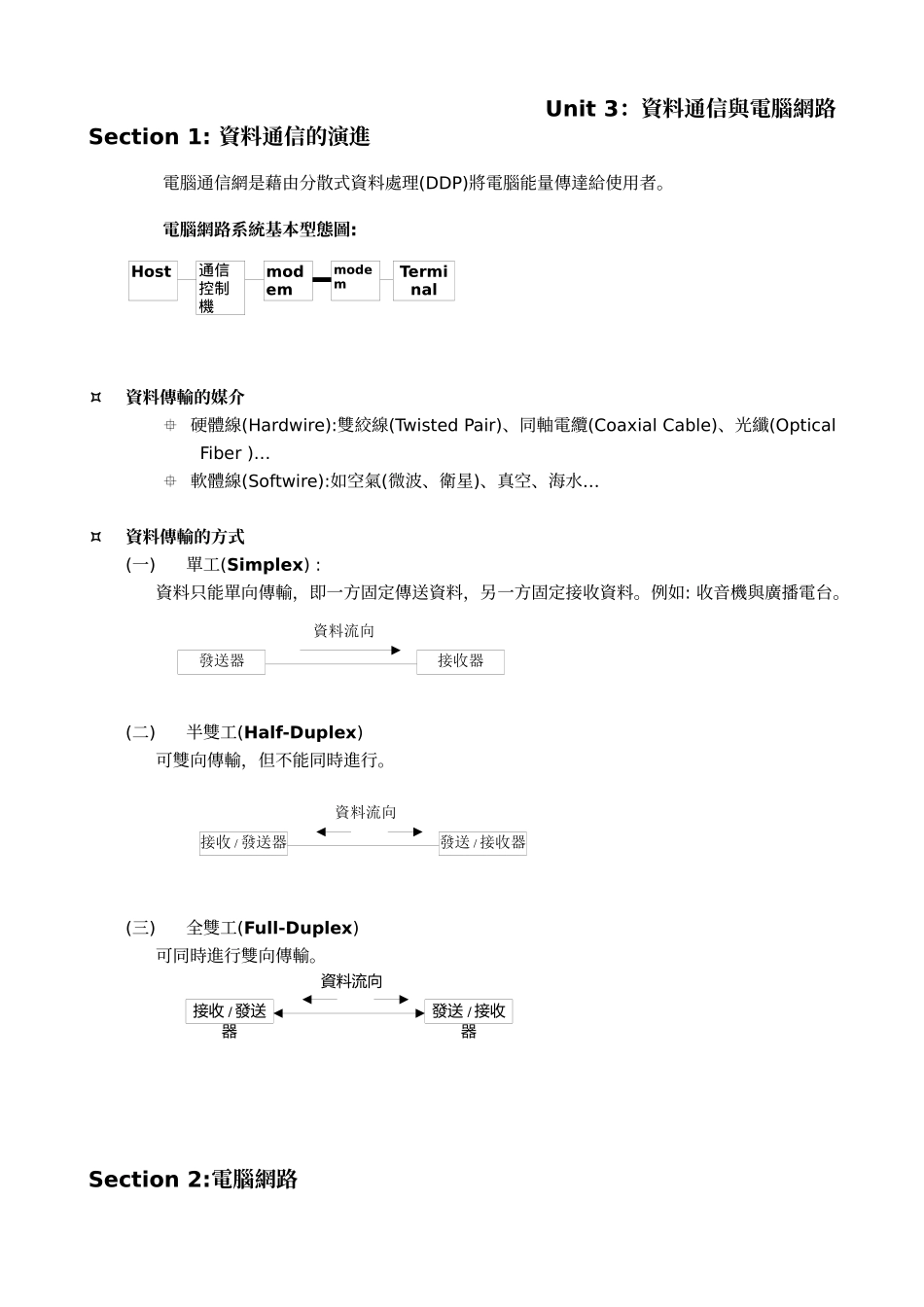

發送器接收器資料流向接收 / 發送器發送 / 接收器資料流向接收 / 發送器發送 / 接收器資料流向Unit 3:資料通信與電腦網路Section 1: 資料通信的演進電腦通信網是藉由分散式資料處理(DDP)將電腦能量傳達給使用者。電腦網路系統基本型態圖:資料傳輸的媒介 硬體線(Hardwire):雙絞線(Twisted Pair)、同軸電纜(Coaxial Cable)、光纖(Optical Fiber )… 軟體線(Softwire):如空氣(微波、衛星)…、真空、海水資料傳輸的方式(一)單工(Simplex) : 資料只能單向傳輸,即一方固定傳送資料,另一方固定接收資料。例如: 收音機與廣播電台。(二)半雙工(Half-Duplex)可雙向傳輸,但不能同時進行。(三)全雙工(Full-Duplex)可同時進行雙向傳輸。Section 2:電腦網路Host通信控制機modemmodemTerminal電腦網路的拓樸型態(a) 星狀(Star)(b) 環狀(Ring)(c )匯流排(Bus)(d) 樹狀(Tree)國際標準組織(ISO)建議的通信網路架構(OSI)目前有關網路協定的架構,以國際標準組織(ISO)提出的開放式系統連結(Open System Interconnection, 簡稱 OSI)之參考模式為架構。將網路分為七層: 應用層提供 User 相關操作功能表識層執行必要的資料格式或內碼轉換交談層管理用戶間資料交換與同步控制運送層提供資料傳送可靠路徑網路層設定資料交換傳遞路徑資料鏈結層負責將資料切成 Frame實體層將資料位元送至通道上 LAN(Local Area Network,區域網路)是指使用在一個小區域的通訊網路,適用於短距離的資料傳輸,但具有較高的資料傳輸速率。 WAN(Wide Area Network,廣域網路)是指使用在大區域的網路系統,利用電信網路來連結網路中的電腦。 數位資料傳輸技術 同步傳輸(Synchronization):常用於電腦與電腦間的資料傳送。傳輸時以訊息框(Frame)為一個傳送單位。 非同步傳輸(Asynchronization):常用於終端機與電腦主機間的通訊。傳輸的單位是字元。傳送時,每一個字元前面加上一個起始字元(Start Bit),後面補上一個選擇性的同位元(Parity Bit),及一個停止字元(Stop Bit)。—網際網路通訊協定TCP/IP(Transmission Control Protocol/Internet Protocol);TCP/IP 定義了一些標準的傳輸控制協定,如遠程載入(telnet),檔案傳輸(ftp),電子郵件(E-mail)等,簡言之,它就好像是電腦之間的共通語言一般,為了讓電腦之間能夠順利溝通而訂定的一種技術規範。 IP addressIP 位址是由 32 個 bit,也就是 4 個...
