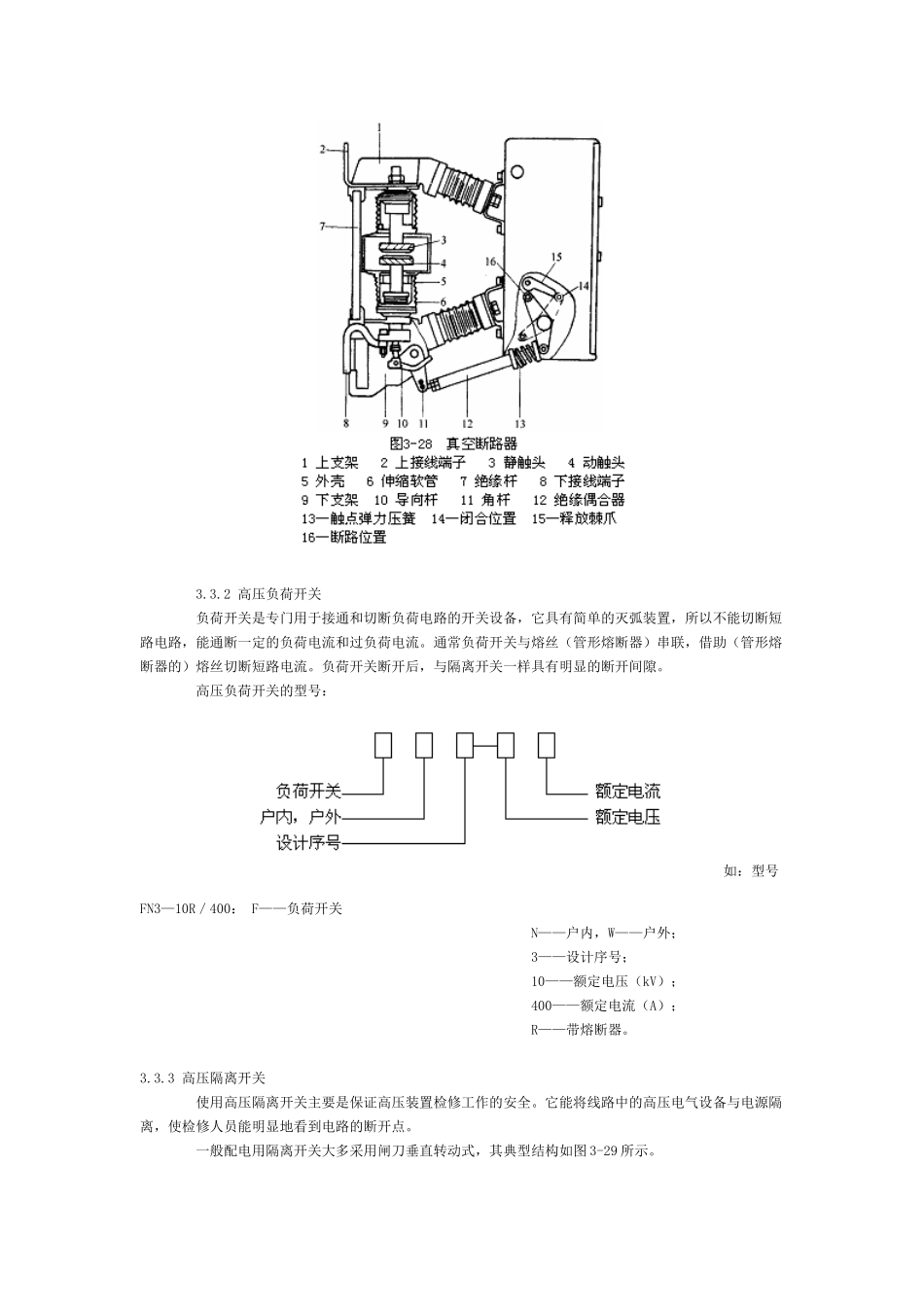

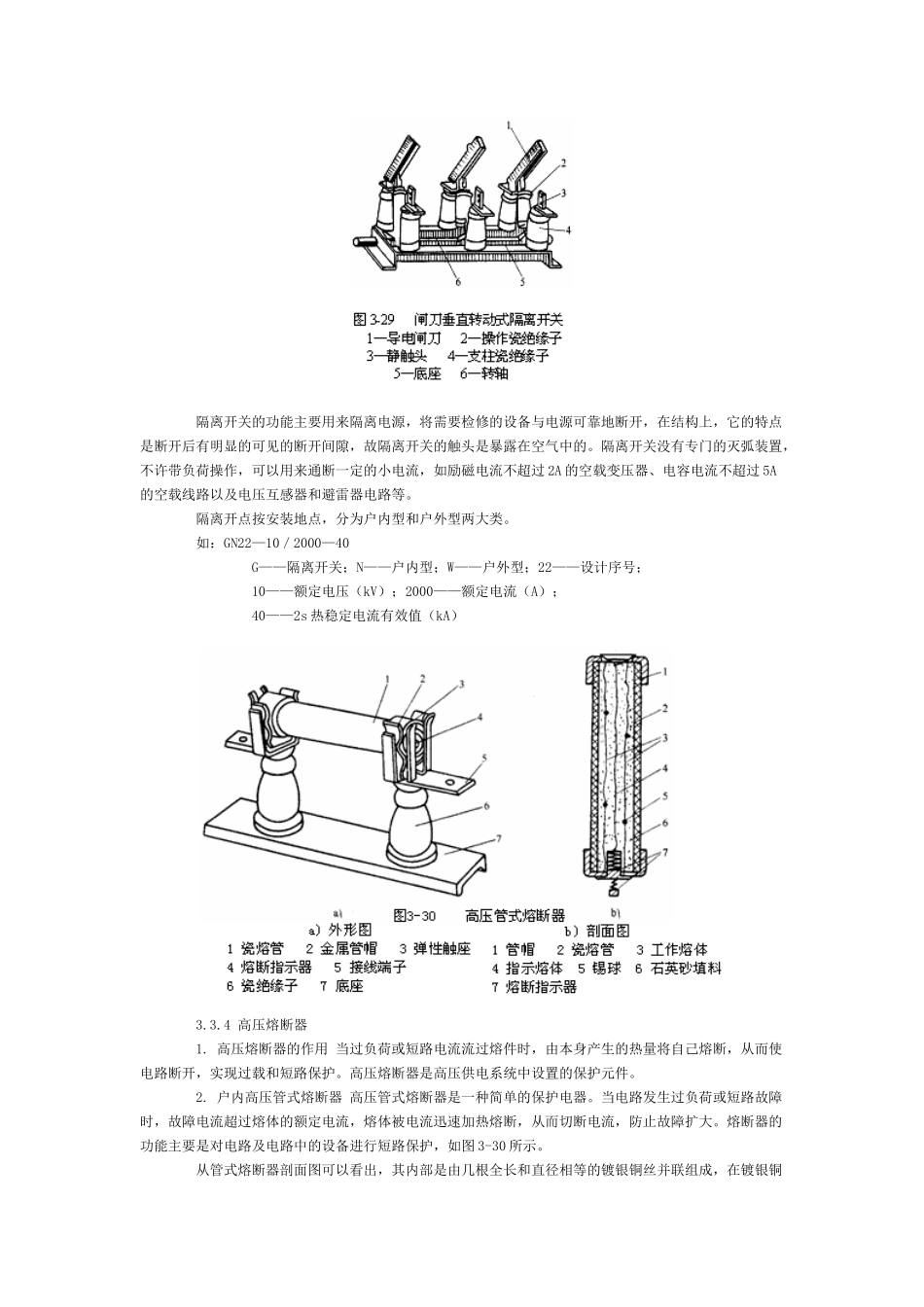

第三章 建筑常用电气设备(三)3.3 高压电气设备 变配电所中，承担传输和分配电能到各用电场所的配电线路称为一次电路或称主电路。一次电路中所有电气设备称为一次设备。而用来测量、控制、信号显示和保护一次设备运转的电路，又称二次电路。二次电路中的所有电气设备（如测量仪表、继电器等）称为二次设备。 3.3.1 高压断路器 高压断路器是配电装置中最重要的控制和保护设备。正常时用以接通和切断负荷电流。短路故障或严重过负荷时借助继电保护装置的作用，自动、迅速地切断故障电流。断路器应在尽可能短的时间内熄灭电弧，因而具有可靠的灭弧装置。断路器工作性能优劣，直接影响供配电系统的运行情况。 断路器一般与隔离开关配合使用，“倒闸操作”原则是指：断开电路时，先断断路器，后拉隔离开关；接通电路时，先合隔离开关，后合断路器。 断路器按其所采用的灭弧介质不同大致分为下列几种： 1. 多油断路器（DW） 多油断路器是用绝缘油作为灭弧介质。变压器油有三个作用：一是作为灭弧介质；二是断路器切断电路时作为动、静触头间的绝缘介质；三是作为带电导体对地（外壳）的绝缘介质。 多油断路器依据其额定电流和断路容量的大小不同，分为三相共用一个油箱和三相有单独的油箱两种，主要安装在 35kV 以上的电压等级的用户中。 2. 少油断路器（SN） 少油断路器用油量很少，一般约为多油断路器的 1／10。少油断路器有户内型和户外型，通常 35kV 以上多为户外型，10kV 及 6kV 多为户内型，不论户内还是户外型均为每相有单独的油箱。少油断路器具有体积小、机构简单、防爆防火、使用安全等特点，其中油只做灭弧介质，不做绝缘介质。 少油断路器按开断容量分，有 SN10-10Ⅰ 型，SOC＝300MVA；SN10-10Ⅱ 型，SOC＝500MVA；SN10-10Ⅲ 型，SOC＝750MVA。 3. 空气断路器（KN） 空气断路器采用压缩空气作为灭弧介质。断路器中的空气有三个作用：一是强烈的灭弧，使电弧冷却而熄灭；二是作为动、静触头间的绝缘介质；三是接通。切断操作时的动力。该断路器动作快，断流容量大，但构造复杂，价格高，因而使用在电压等级为 10kV～35kV 的电力系统中。 4. 六氟化硫断路器（LN） 六氟化硫（SF6）分子能在电弧间隙的游离气体中吸附自由电子。因此，SF6气体有优异的绝缘能力和灭弧能力，与普通空气相比，它的绝缘能力约高 2.5～3 倍，灭弧能力则高 5～10 倍，而且，电弧在 SF6中燃烧时，电弧电压特别低，燃烧时间也短...
