电气二次作业指导书样本VIP免费

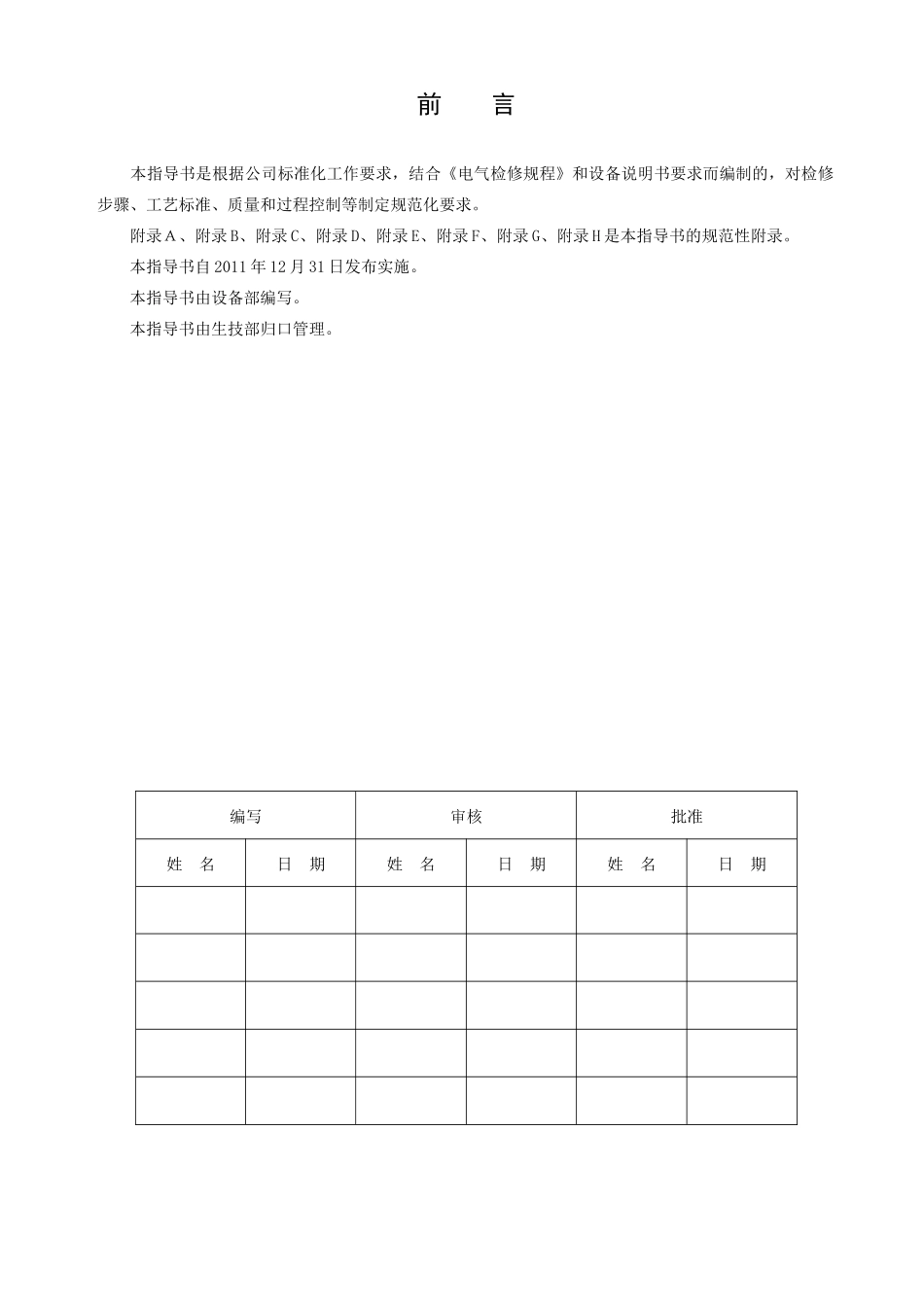

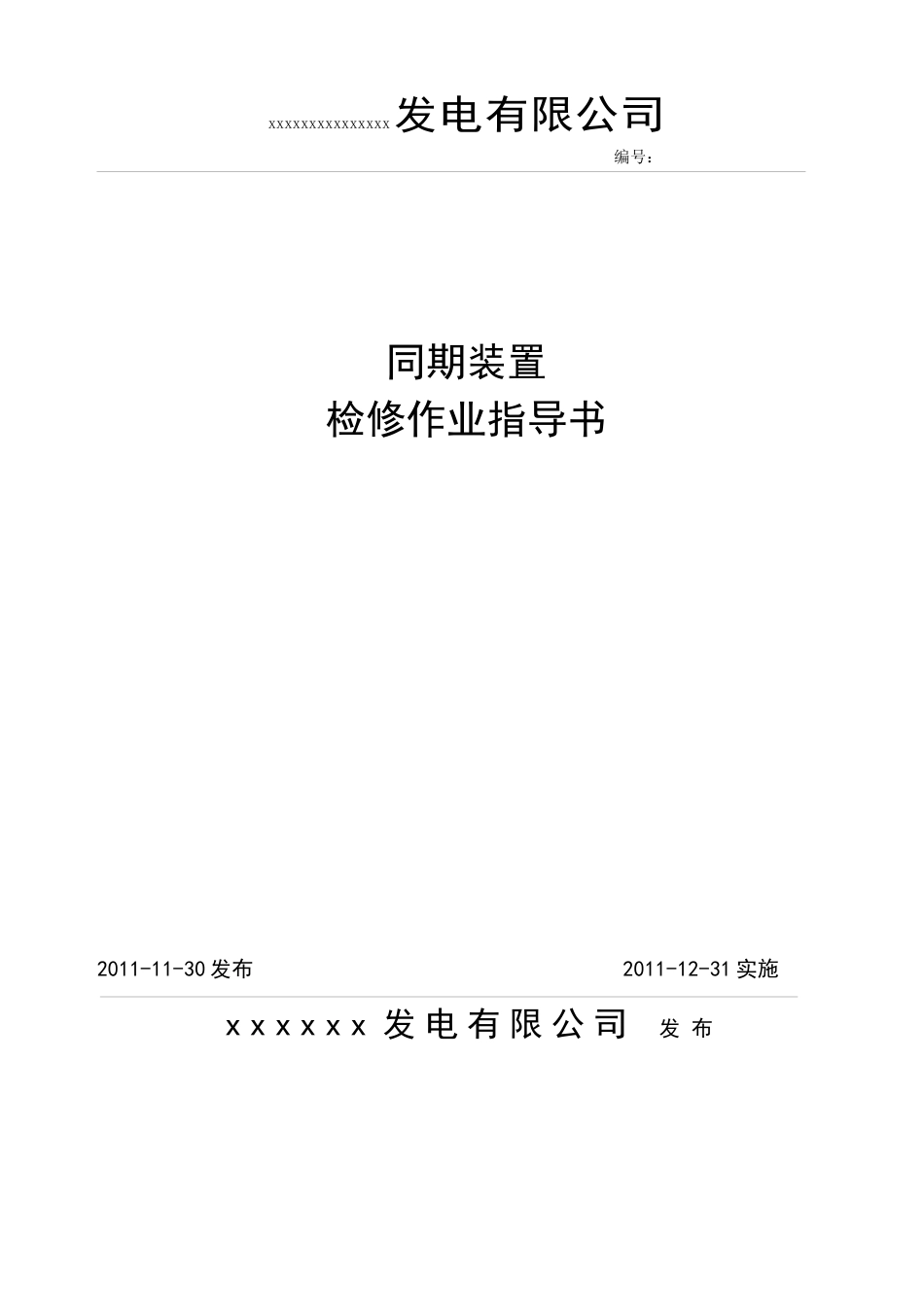

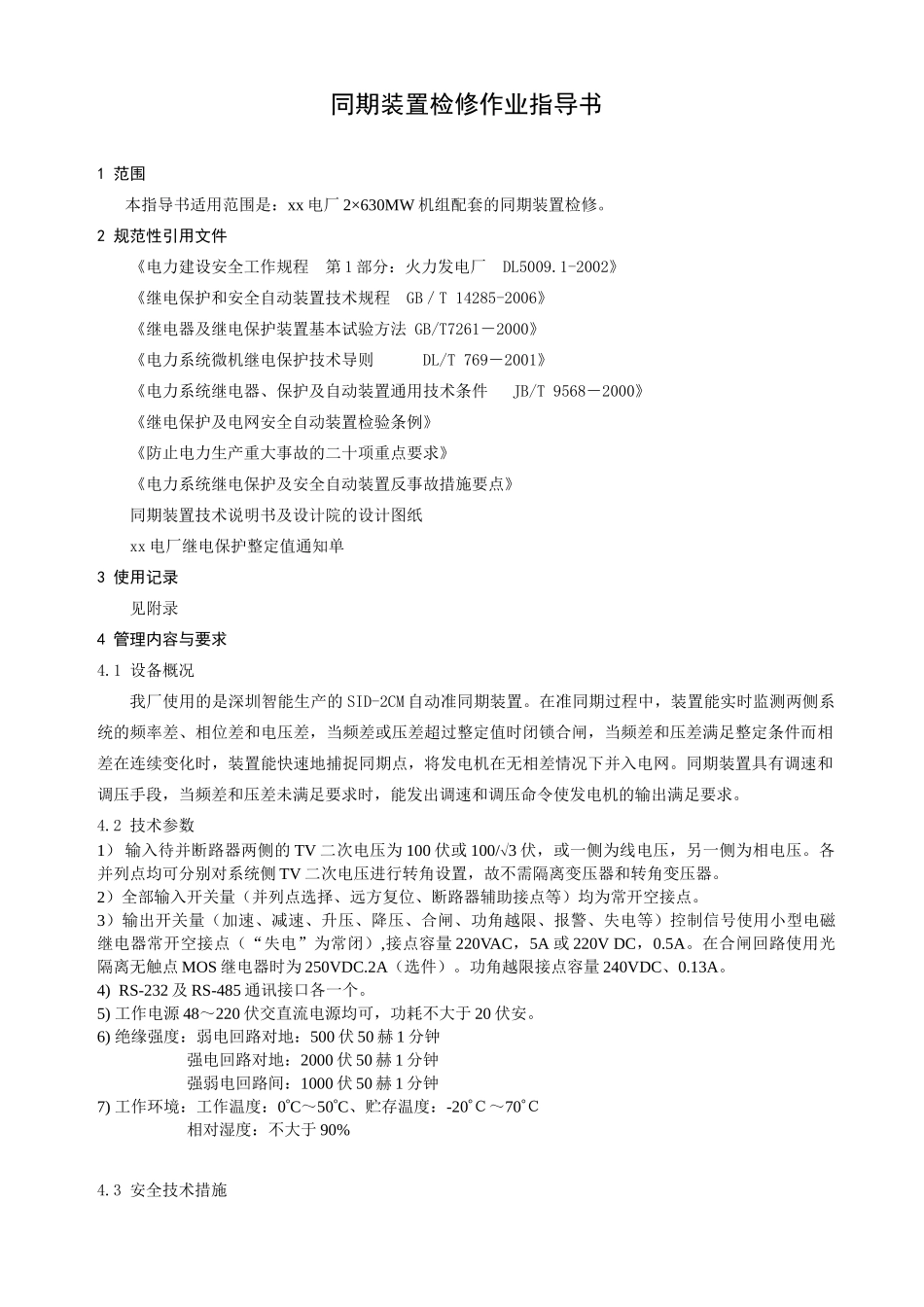

xxxxxxxxxxxxxxx发电有限公司 2011-11-30 发布 2011-12-31 实施编号：x x x x x x 发 电 有 限 公 司 发 布同期装置检修作业指导书前 言 本指导书是根据公司标准化工作要求，结合《电气检修规程》和设备说明书要求而编制的，对检修步骤、工艺标准、质量和过程控制等制定规范化要求。 附录Ａ、附录 B、附录 C、附录 D、附录 E、附录 F、附录 G、附录 H 是本指导书的规范性附录。 本指导书自 2011 年 12 月 31 日发布实施。 本指导书由设备部编写。 本指导书由生技部归口管理。 编写审核批准姓 名日 期姓 名日 期姓 名日 期同期装置检修作业指导书1 范围本指导书适用范围是：xx 电厂 2×630MW 机组配套的同期装置检修。2 规范性引用文件《电力建设安全工作规程 第 1 部分：火力发电厂 DL5009.1-2002》《继电保护和安全自动装置技术规程 GB／T 14285-2006》《继电器及继电保护装置基本试验方法 GB/T7261－2000》《电力系统微机继电保护技术导则 DL/T 769－2001》《电力系统继电器、保护及自动装置通用技术条件 JB/T 9568－2000》《继电保护及电网安全自动装置检验条例》《防止电力生产重大事故的二十项重点要求》《电力系统继电保护及安全自动装置反事故措施要点》同期装置技术说明书及设计院的设计图纸xx 电厂继电保护整定值通知单3 使用记录见附录4 管理内容与要求4.1 设备概况我厂使用的是深圳智能生产的 SID-2CM 自动准同期装置。在准同期过程中，装置能实时监测两侧系统的频率差、相位差和电压差，当频差或压差超过整定值时闭锁合闸，当频差和压差满足整定条件而相差在连续变化时，装置能快速地捕捉同期点，将发电机在无相差情况下并入电网。同期装置具有调速和调压手段，当频差和压差未满足要求时，能发出调速和调压命令使发电机的输出满足要求。4.2 技术参数1） 输入待并断路器两侧的 TV 二次电压为 100 伏或 100/3 伏，或一侧为线电压，另一侧为相电压。各并列点均可分别对系统侧 TV 二次电压进行转角设置，故不需隔离变压器和转角变压器。2）全部输入开关量（并列点选择、远方复位、断路器辅助接点等）均为常开空接点。3）输出开关量（加速、减速、升压、降压、合闸、功角越限、报警、失电等）控制信号使用小型电磁继电器常开空接点（“失电”为常闭）,接点容量 220VAC，5A 或 220V DC，0.5A。在合闸回路使用光隔离无触点 MOS 继电器时为 250VDC.2A（...
