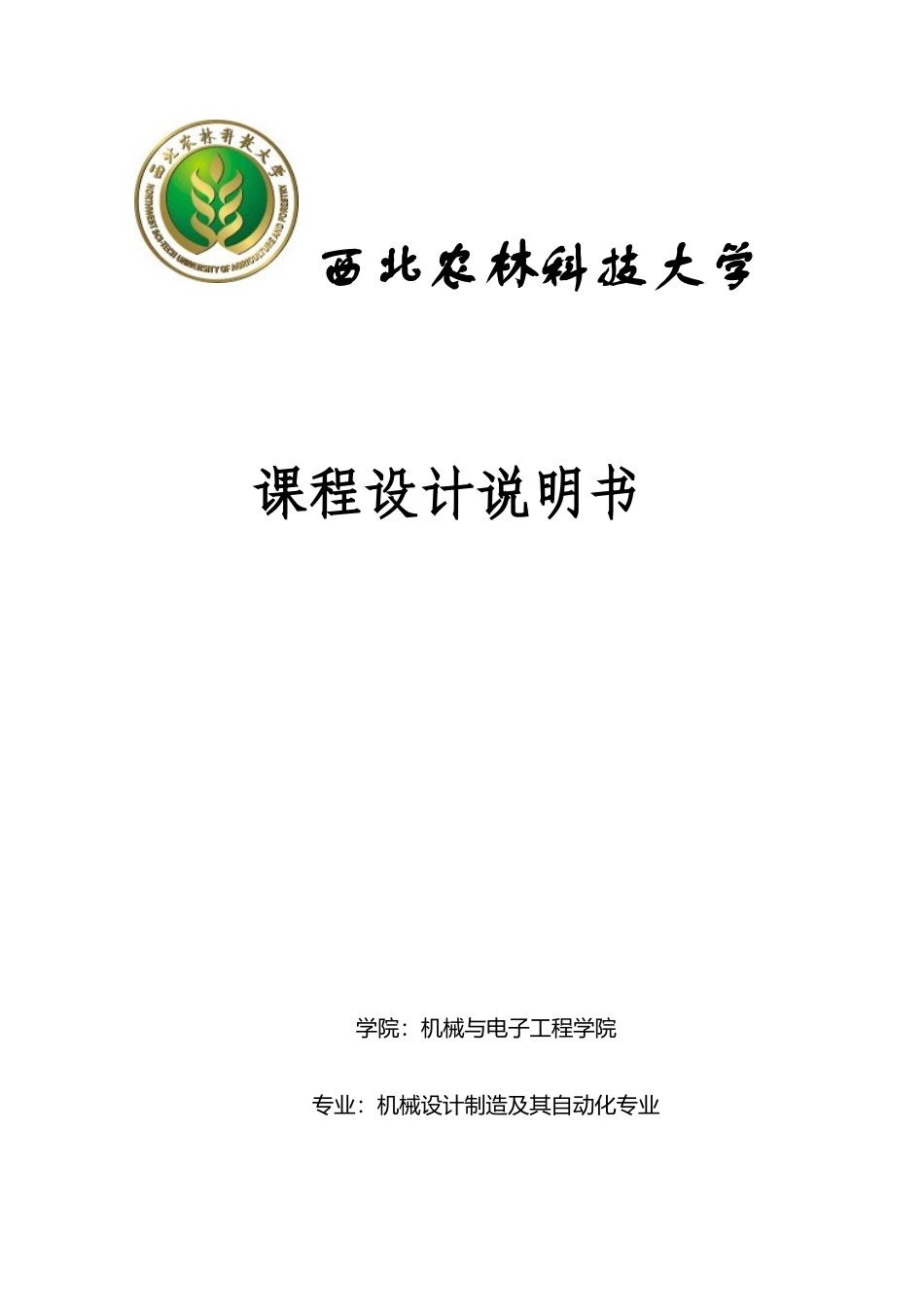

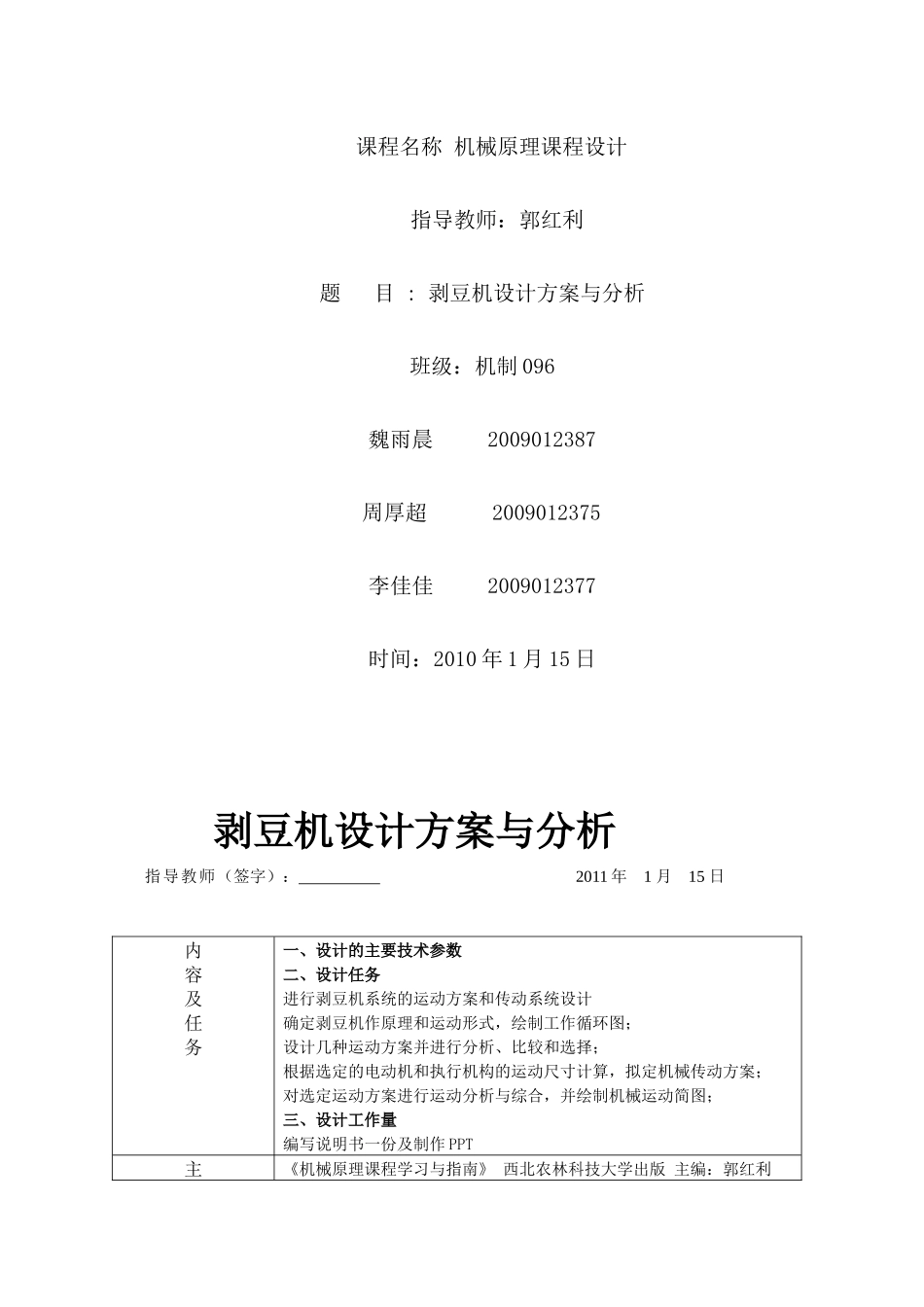

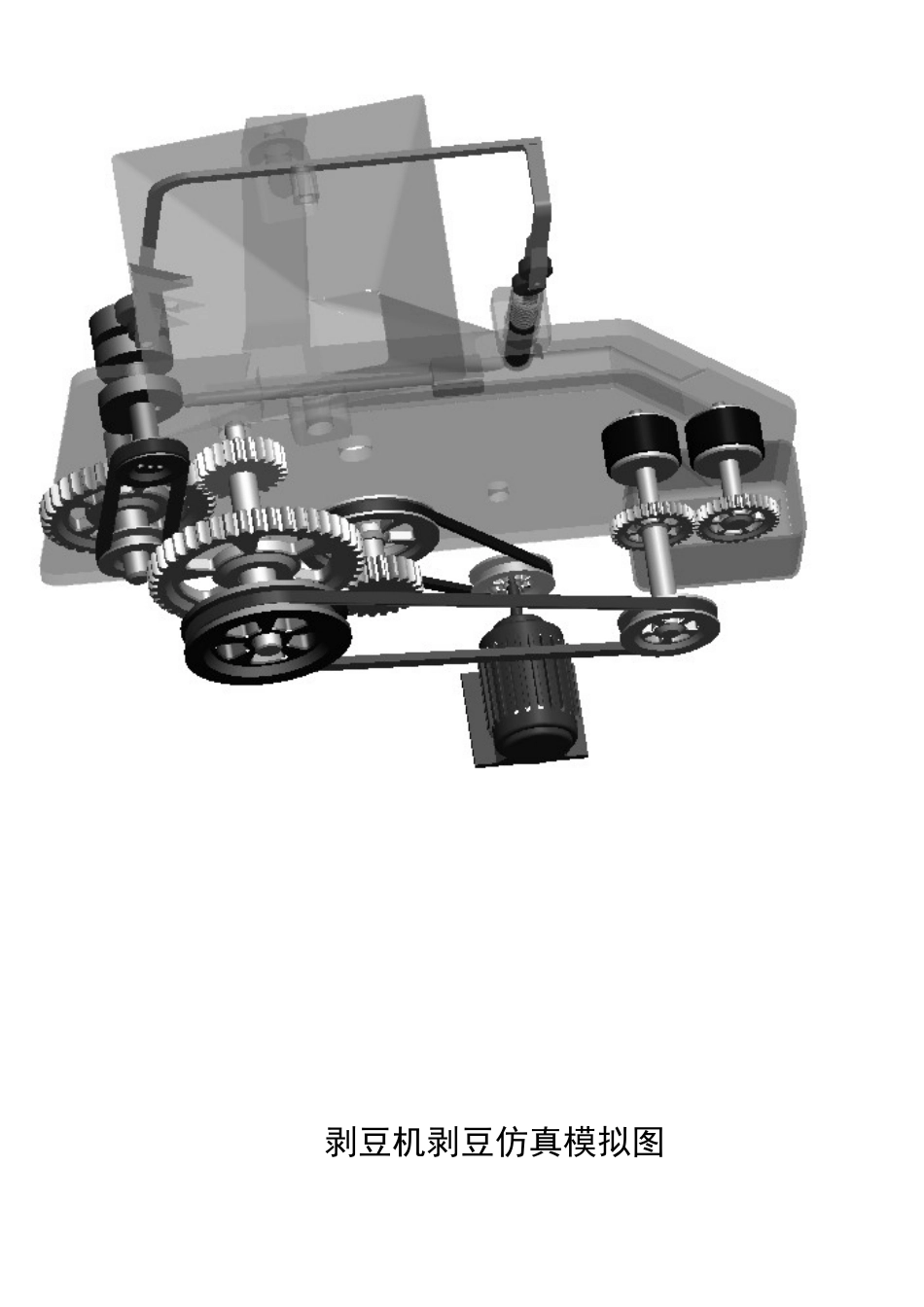

西北农林科技大学 课程设计说明书学院：机械与电子工程学院专业：机械设计制造及其自动化专业课程名称 机械原理课程设计 指导教师：郭红利题 目 : 剥豆机设计方案与分析班级：机制 096魏雨晨 2009012387 周厚超 2009012375李佳佳 2009012377时间：2010 年 1 月 15 日剥豆机设计方案与分析指导教师（签字）： 2011 年 1 月 15 日 内容及任务一、设计的主要技术参数二、设计任务进行剥豆机系统的运动方案和传动系统设计确定剥豆机作原理和运动形式，绘制工作循环图；设计几种运动方案并进行分析、比较和选择；根据选定的电动机和执行机构的运动尺寸计算，拟定机械传动方案；对选定运动方案进行运动分析与综合，并绘制机械运动简图；三、设计工作量编写说明书一份及制作 PPT主《机械原理课程学习与指南》 西北农林科技大学出版 主编：郭红利要参考资料《机械原理》第七版 高等教育出版社 主编：孙 桓 陈作模 葛文杰《机械制图》第六版 高等教育出版社剥豆机剥豆仿真模拟图目录一、剥豆机功能及设计要求二、工作原理和工艺动作分解三、根据工艺动作顺序和协调要求拟定运动循环图四、执行机构的选型五、传动机构的选择与比较六、机械运动方案的选择和评定七、机械运动系统的速比和变速机构八、机械运动方案简图九、机械传动系统和执行机构的尺寸十、方案评价、感想与建议剥豆机一、剥豆机功能及设计要求1
功能1）剥豆机的功能是将浸胖后的蚕豆通过振动下料后平放排列成头尾相接，送到切皮位置，将其压住并切开头部的皮，然后用挤压的方法将豆挤出
2）剥豆机的主要工艺动作是送料、压豆切皮、挤压脱皮
设计要求及原始数据1）蚕豆长度：20~25mm2）蚕豆宽度：15~20mm3）蚕豆厚度：6~8mm4）生产率：80 粒/min5）剥豆机要求体积小、重量轻、压紧力可调、工作可靠、外形美观
6）机械运动方案应
