《井巷工程》课程设计必备指导书VIP免费

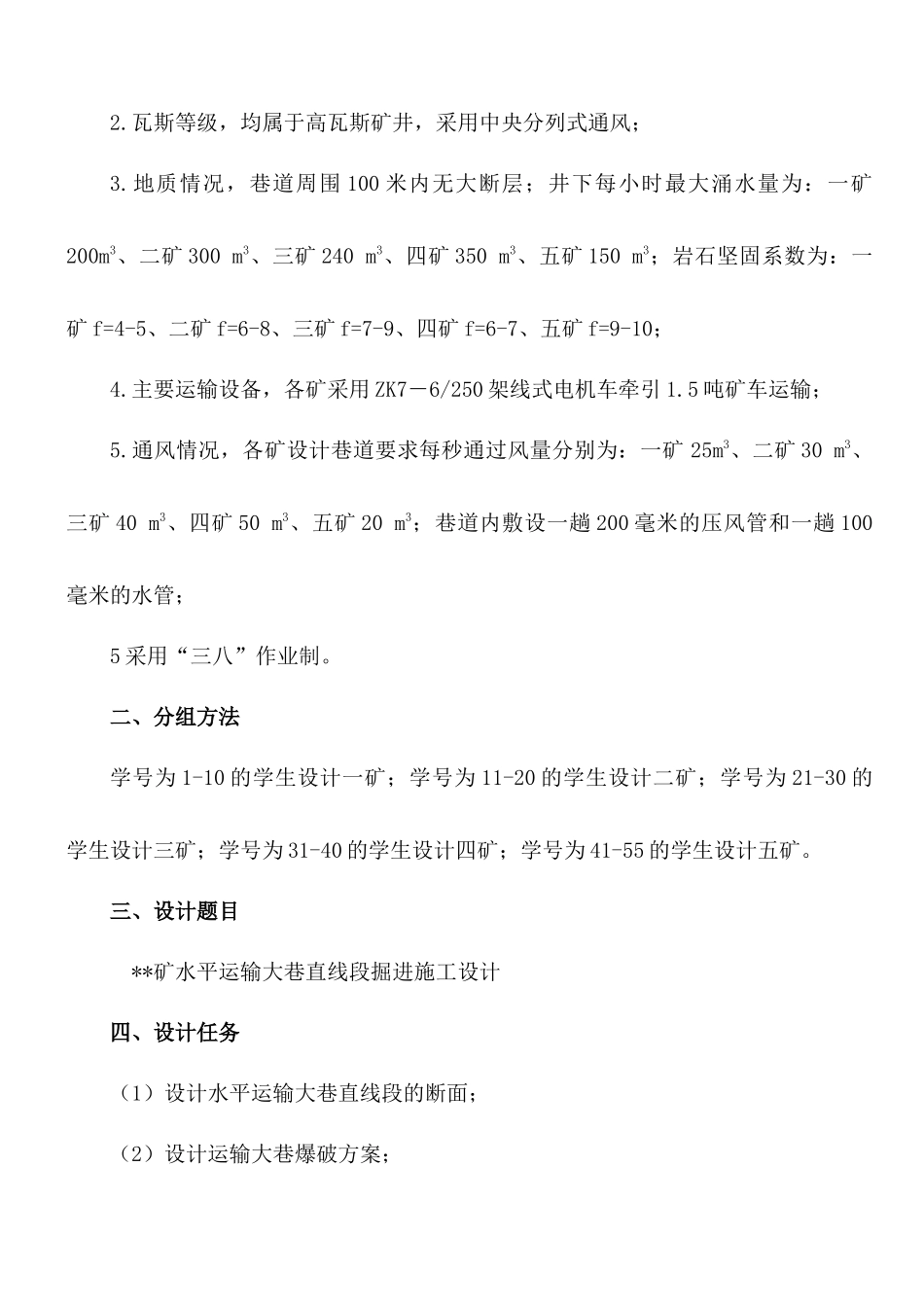

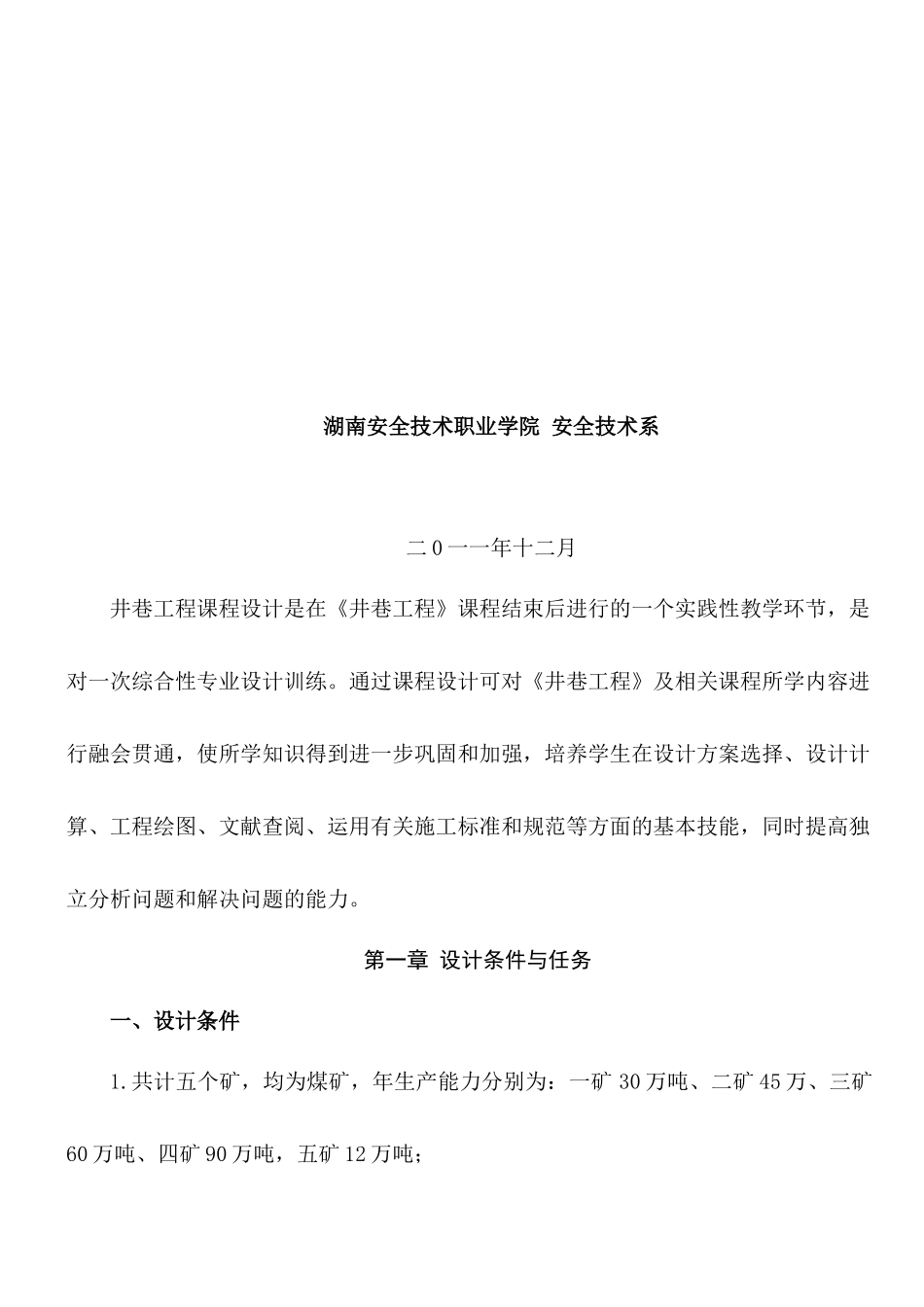

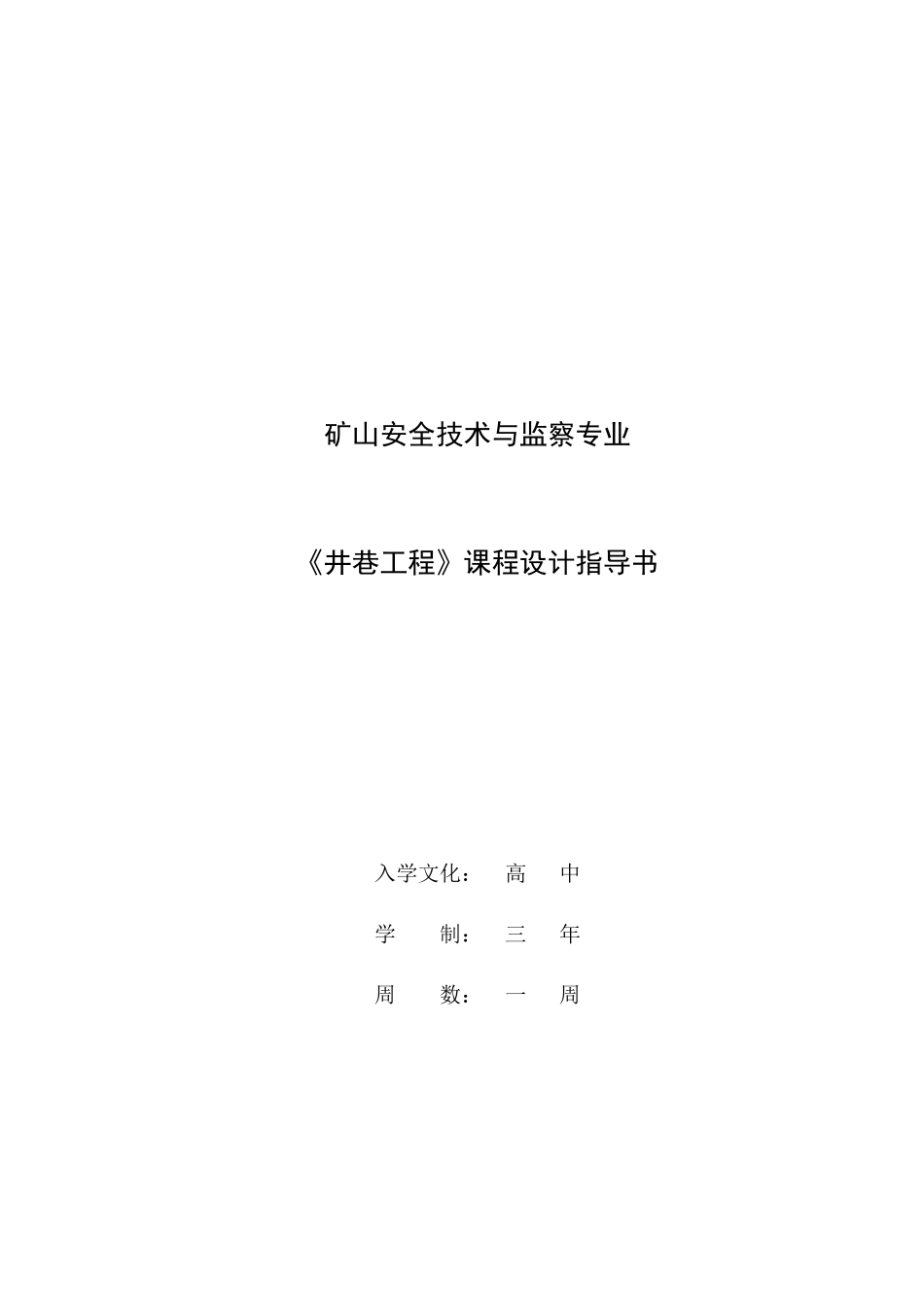

矿山安全技术与监察专业《井巷工程》课程设计指导书入学文化： 高 中学 制： 三 年周 数： 一 周湖南安全技术职业学院 安全技术系二 0 一一年十二月井巷工程课程设计是在《井巷工程》课程结束后进行的一个实践性教学环节，是对一次综合性专业设计训练。通过课程设计可对《井巷工程》及相关课程所学内容进行融会贯通，使所学知识得到进一步巩固和加强，培养学生在设计方案选择、设计计算、工程绘图、文献查阅、运用有关施工标准和规范等方面的基本技能，同时提高独立分析问题和解决问题的能力。第一章 设计条件与任务一、设计条件1.共计五个矿，均为煤矿，年生产能力分别为：一矿 30 万吨、二矿 45 万、三矿60 万吨、四矿 90 万吨，五矿 12 万吨；2.瓦斯等级，均属于高瓦斯矿井，采用中央分列式通风；3.地质情况，巷道周围 100 米内无大断层；井下每小时最大涌水量为：一矿200m3、二矿 300 m3、三矿 240 m3、四矿 350 m3、五矿 150 m3；岩石坚固系数为：一矿 f=4-5、二矿 f=6-8、三矿 f=7-9、四矿 f=6-7、五矿 f=9-10；4.主要运输设备，各矿采用 ZK7－6/250 架线式电机车牵引 1.5 吨矿车运输；5.通风情况，各矿设计巷道要求每秒通过风量分别为：一矿 25m3、二矿 30 m3、三矿 40 m3、四矿 50 m3、五矿 20 m3；巷道内敷设一趟 200 毫米的压风管和一趟 100毫米的水管；5 采用“三八”作业制。二、分组方法学号为 1-10 的学生设计一矿；学号为 11-20 的学生设计二矿；学号为 21-30 的学生设计三矿；学号为 31-40 的学生设计四矿；学号为 41-55 的学生设计五矿。三、设计题目 **矿水平运输大巷直线段掘进施工设计四、设计任务（1）设计水平运输大巷直线段的断面；（2）设计运输大巷爆破方案；（3）选择运输大巷支护方案。根据设计任务书给定的基本条件，用简洁的文字进行总结叙述。第二章井巷断面形设计巷道断面设计，主要是选择巷道断面形状和确定尺寸大小，它是矿山井巷工程设计的一项主要内容。设计出的巷道断面直接作为井下巷道施工的依据，也是进行井巷工程概预算的依据。因此，巷道断面设计合理与否，直接影响煤矿生产的安全和经济效益。巷道断面设计的基本原则是：在满足安全和使用要求的条件下，力求提高断面利用率，缩小断面，降低造价，便于快速施工。巷道断面形状按其轮廓线可分为折边形和曲边形两类。前者如矩形、梯形和不规则形；后者如三心拱形、半圆拱形、圆弧拱形、顶...
