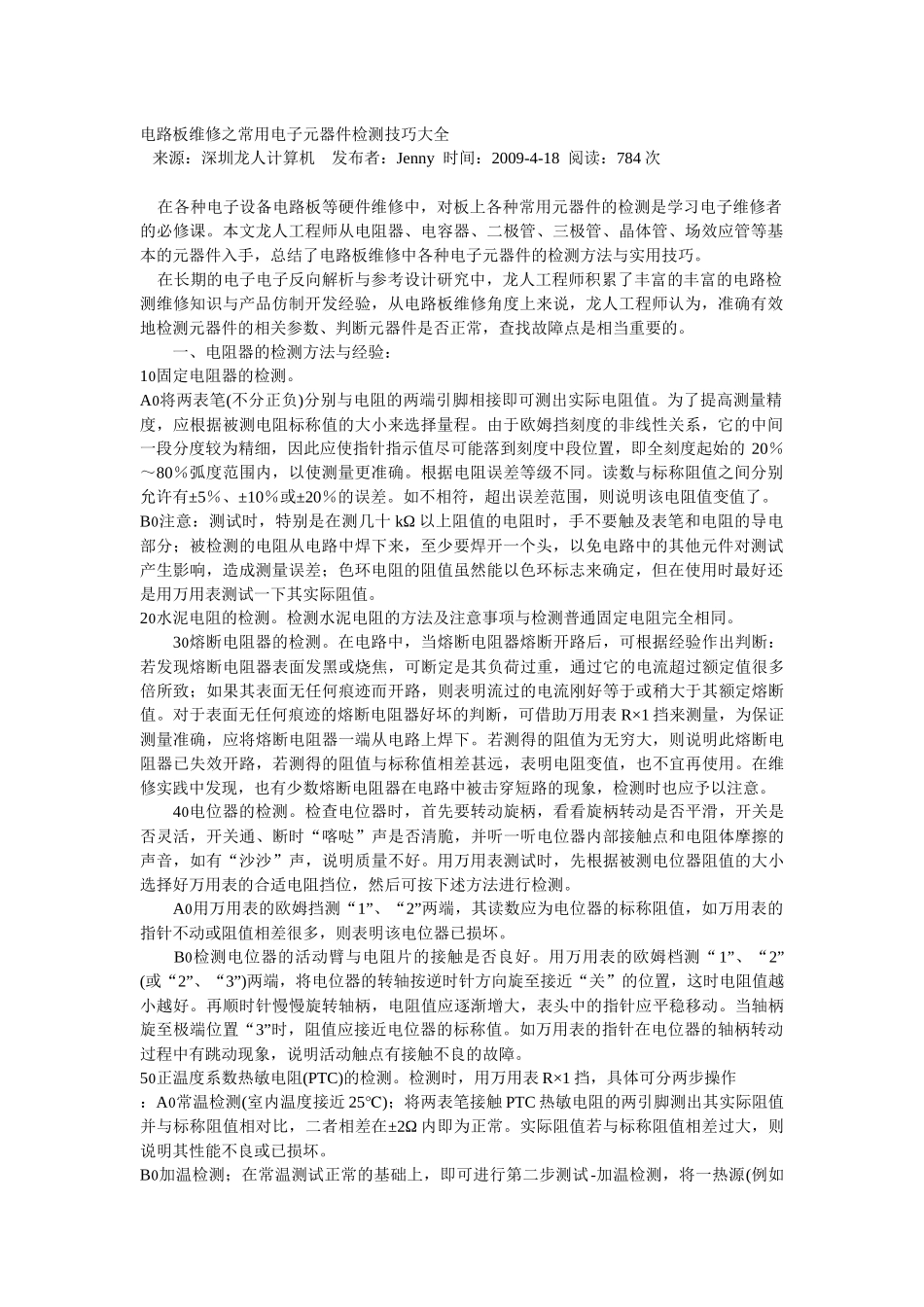

电路板维修之常用电子元器件检测技巧大全 来源：深圳龙人计算机 发布者：Jenny 时间：2009-4-18 阅读：784 次 在各种电子设备电路板等硬件维修中，对板上各种常用元器件的检测是学习电子维修者的必修课。本文龙人工程师从电阻器、电容器、二极管、三极管、晶体管、场效应管等基本的元器件入手，总结了电路板维修中各种电子元器件的检测方法与实用技巧。 在长期的电子电子反向解析与参考设计研究中，龙人工程师积累了丰富的丰富的电路检测维修知识与产品仿制开发经验，从电路板维修角度上来说，龙人工程师认为，准确有效地检测元器件的相关参数、判断元器件是否正常，查找故障点是相当重要的。 一、电阻器的检测方法与经验：1固定电阻器的检测。A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度中段位置，即全刻度起始的 20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。B注意：测试时，特别是在测几十 kΩ 以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。 2水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。 3熔断电阻器的检测。在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表 R×1 挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。 4电位器的检测。检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“...
