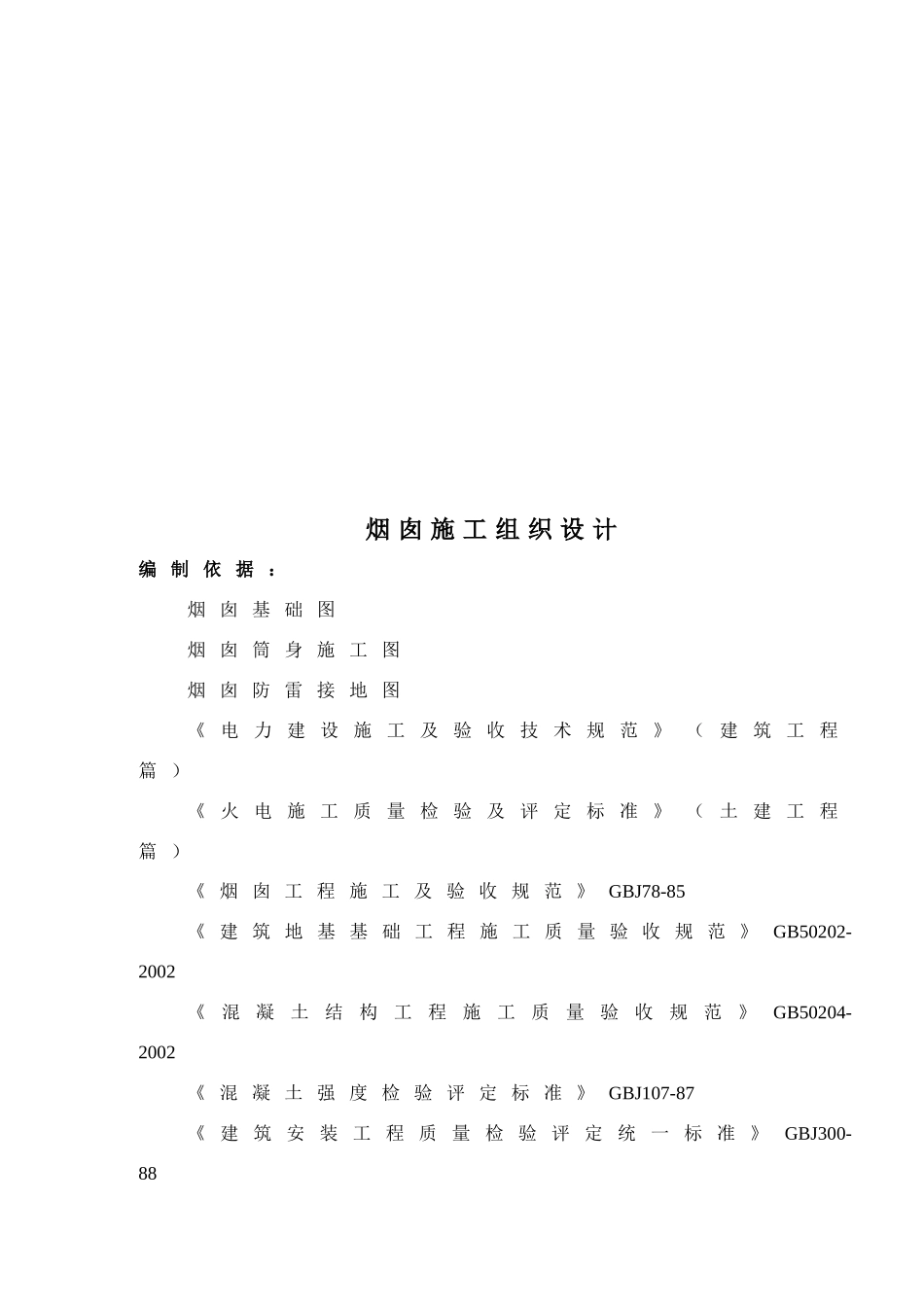

烟 囱 施 工 组 织 设 计编 制 依 据 ：烟 囱 基 础 图烟 囱 筒 身 施 工 图烟 囱 防 雷 接 地 图《 电 力 建 设 施 工 及 验 收 技 术 规 范 》 （ 建 筑 工 程篇 ）《 火 电 施 工 质 量 检 验 及 评 定 标 准 》 （ 土 建 工 程篇 ）《 烟 囱 工 程 施 工 及 验 收 规 范 》 GBJ78-85《 建 筑 地 基 基 础 工 程 施 工 质 量 验 收 规 范 》GB50202-2002《混凝土结构工程施工质量验收规范》GB50204-2002《 混 凝 土 强 度 检 验 评 定 标 准 》 GBJ107-87《 建 筑 安 装 工 程 质 量 检 验 评 定 统 一 标 准 》GBJ300-88《 建 筑 工 程 质 量 检 验 评 定 标 准 》 GBJ301-88《 工 程 测 量 规 范 》 GB50026-93《 混 凝 土 外 加 剂 应 用 技 术 规 范 》 GBJ119-881 ．工 程 概 况 ：龙 山 电 厂 一 期 工 程 的 240m/9m 烟 囱 选 型 为 钢 筋 混 凝土 砖 套 筒 式 烟 囱 。基 础 为 环 形 大 体 积 混 凝 土 。外 筒 为 混 凝 土 筒 。内 筒 35m以 下 为 混 凝 土 筒 ，35m以 上 由 耐 酸 砖 砌筑 ， 35m以 上 每 30m有 一 道 混 凝 土 环 梁 支 撑 上 部 耐 酸砖 ， 环 梁 由 钢 梁 、 钢 斜 撑 组 成 的 钢 牛 腿 体 系 承 重 。出口内筒内直径为9000mm，外筒外直径为12000mm ， 0m 外 筒 外 直 径 25500mm 。 烟 道 口 底 标 高11.6m ，烟 道 口 上 标 高 23.2m， 烟 道 口 处 混 凝 土 顶 标 高 30.0m。 信号 平 台 标 高 231.0m 。2 ．施 工 准 备 ：2.1 ．施 工 现 场 及 道 路根 据 施 工 平 面 图 附 设 水 电 专 用 管 线 ， 修 筑 临 时道 路 ， 保 证 组 装 机 械 、 设 备 进 场 能 顺 利 进 行 。 划 分材 料 堆 放 场 地 。 划 定 距 筒 身 30m 范 围 为 危 险 ， 设 警 戒线 与 外 界 隔 离 。 危 险 区 内 一 切 人 员 活 动 场 所 均 搭 设防 护 棚 。将 烟 囱 施 工 区 用 临 时 栏 杆 或 铁 丝 网 与 场 外 隔 离场 区 内 谢 绝 无 关 人 员 进 入 。 场...
