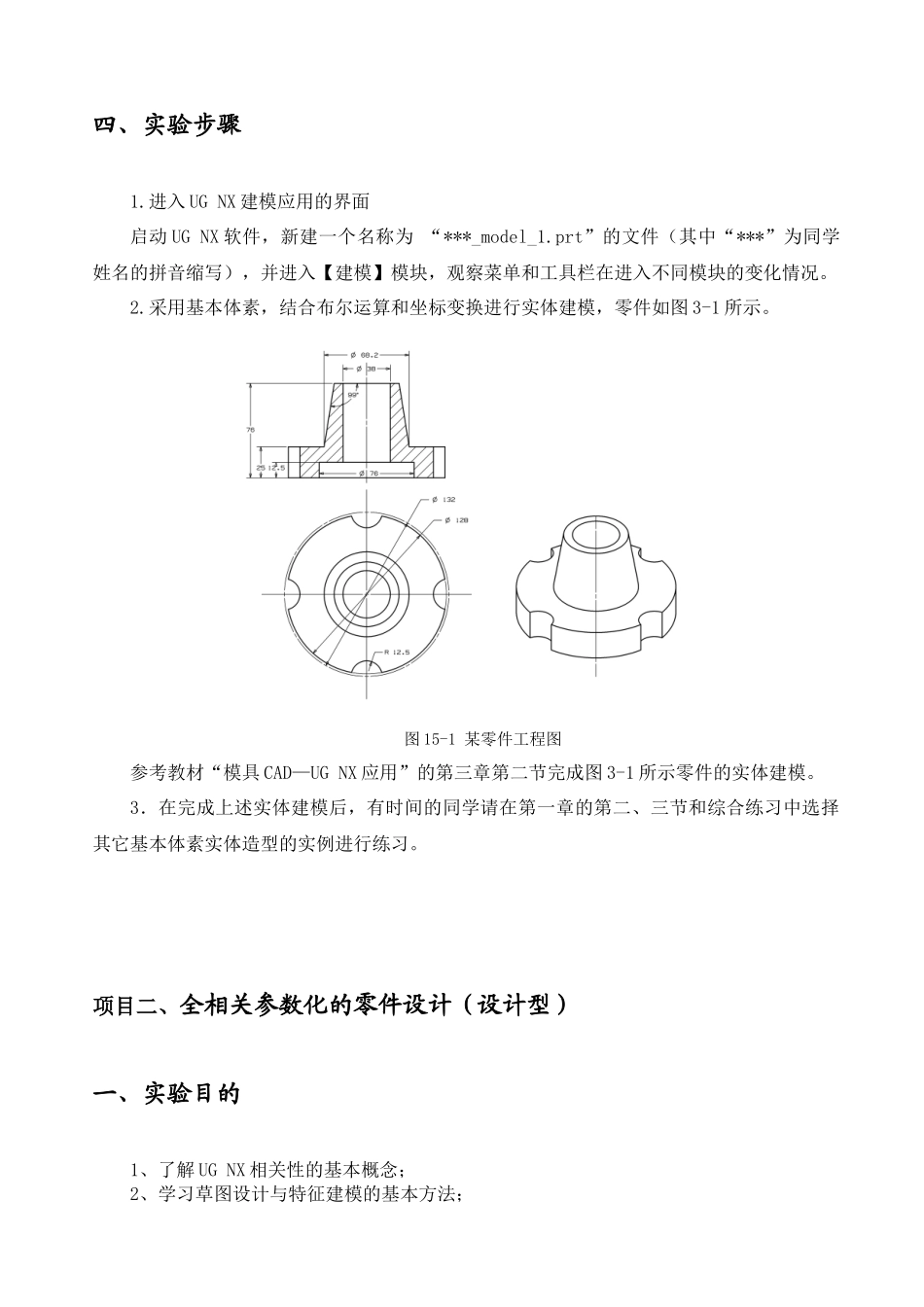

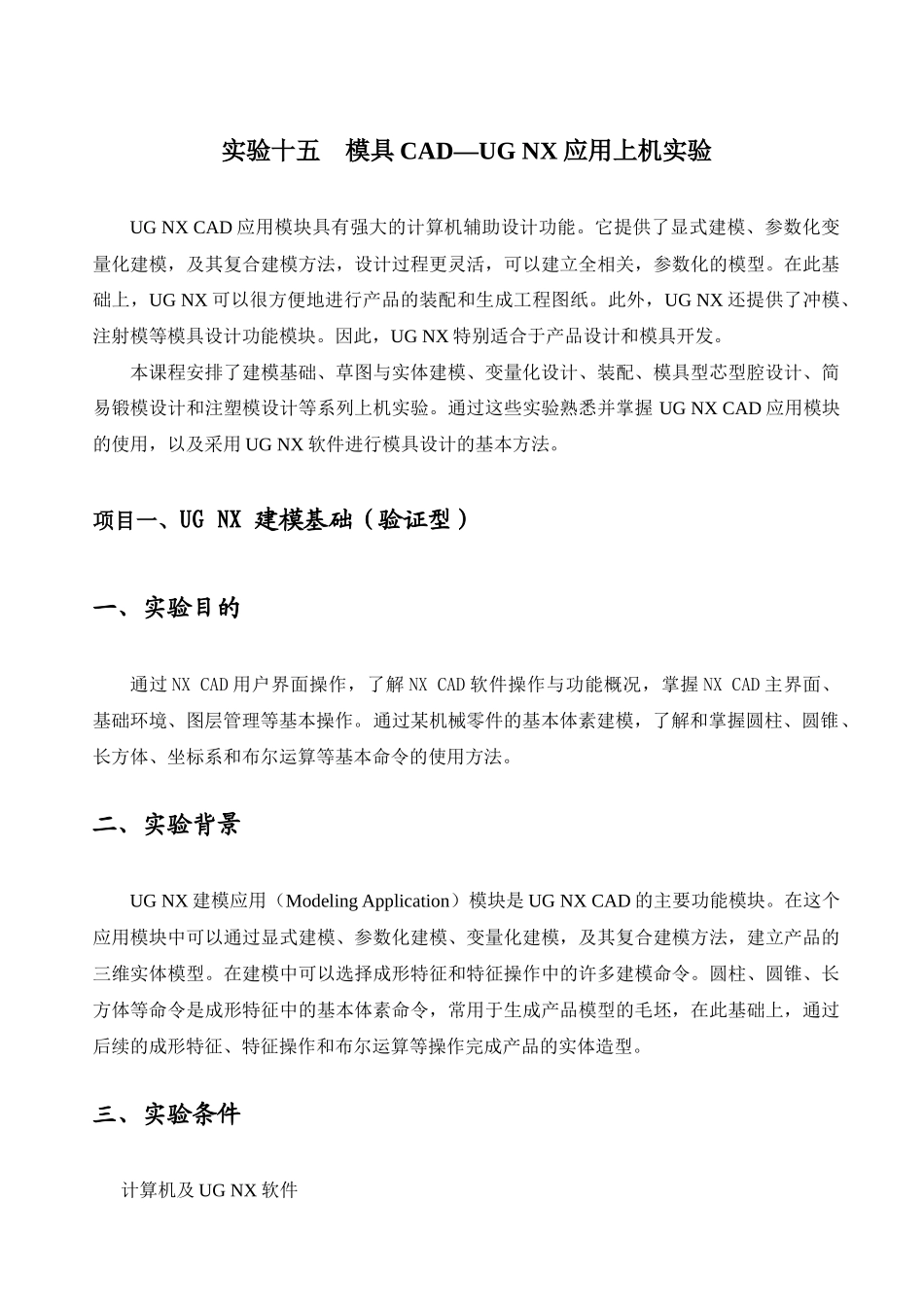

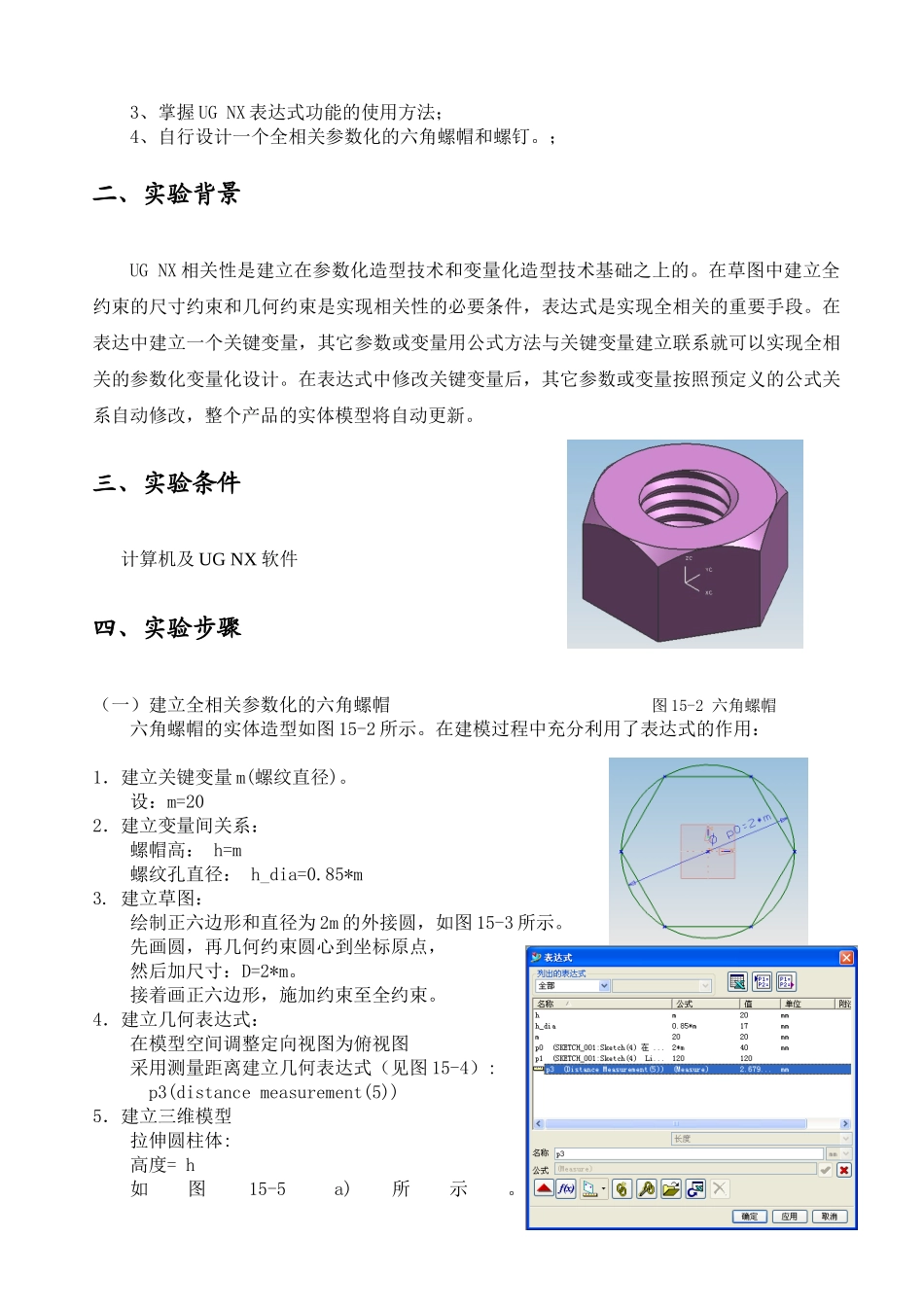

实验十五 模具 CAD—UG NX 应用上机实验UG NX CAD 应用模块具有强大的计算机辅助设计功能。它提供了显式建模、参数化变量化建模，及其复合建模方法，设计过程更灵活，可以建立全相关，参数化的模型。在此基础上，UG NX 可以很方便地进行产品的装配和生成工程图纸。此外，UG NX 还提供了冲模、注射模等模具设计功能模块。因此，UG NX 特别适合于产品设计和模具开发。本课程安排了建模基础、草图与实体建模、变量化设计、装配、模具型芯型腔设计、简易锻模设计和注塑模设计等系列上机实验。通过这些实验熟悉并掌握 UG NX CAD 应用模块的使用，以及采用 UG NX 软件进行模具设计的基本方法。项目一、UG NX 建模基础（验证型）一、实验目的通过 NX CAD 用户界面操作，了解 NX CAD 软件操作与功能概况，掌握 NX CAD 主界面、基础环境、图层管理等基本操作。通过某机械零件的基本体素建模，了解和掌握圆柱、圆锥、长方体、坐标系和布尔运算等基本命令的使用方法。二、实验背景UG NX 建模应用（Modeling Application）模块是 UG NX CAD 的主要功能模块。在这个应用模块中可以通过显式建模、参数化建模、变量化建模，及其复合建模方法，建立产品的三维实体模型。在建模中可以选择成形特征和特征操作中的许多建模命令。圆柱、圆锥、长方体等命令是成形特征中的基本体素命令，常用于生成产品模型的毛坯，在此基础上，通过后续的成形特征、特征操作和布尔运算等操作完成产品的实体造型。三、实验条件计算机及 UG NX 软件四、实验步骤 1.进入 UG NX 建模应用的界面启动 UG NX 软件，新建一个名称为 “***_model_1.prt”的文件（其中“***”为同学姓名的拼音缩写），并进入【建模】模块，观察菜单和工具栏在进入不同模块的变化情况。2.采用基本体素，结合布尔运算和坐标变换进行实体建模，零件如图 3-1 所示。图 15-1 某零件工程图参考教材“模具 CAD—UG NX 应用”的第三章第二节完成图 3-1 所示零件的实体建模。3．在完成上述实体建模后，有时间的同学请在第一章的第二、三节和综合练习中选择其它基本体素实体造型的实例进行练习。项目二、全相关参数化的零件设计（设计型）一、实验目的1、了解 UG NX 相关性的基本概念；2、学习草图设计与特征建模的基本方法；3、掌握 UG NX 表达式功能的使用方法；4、自行设计一个全相关参数化的六角螺帽和螺钉。；二、实验背景UG NX 相关性是建立在参数...
