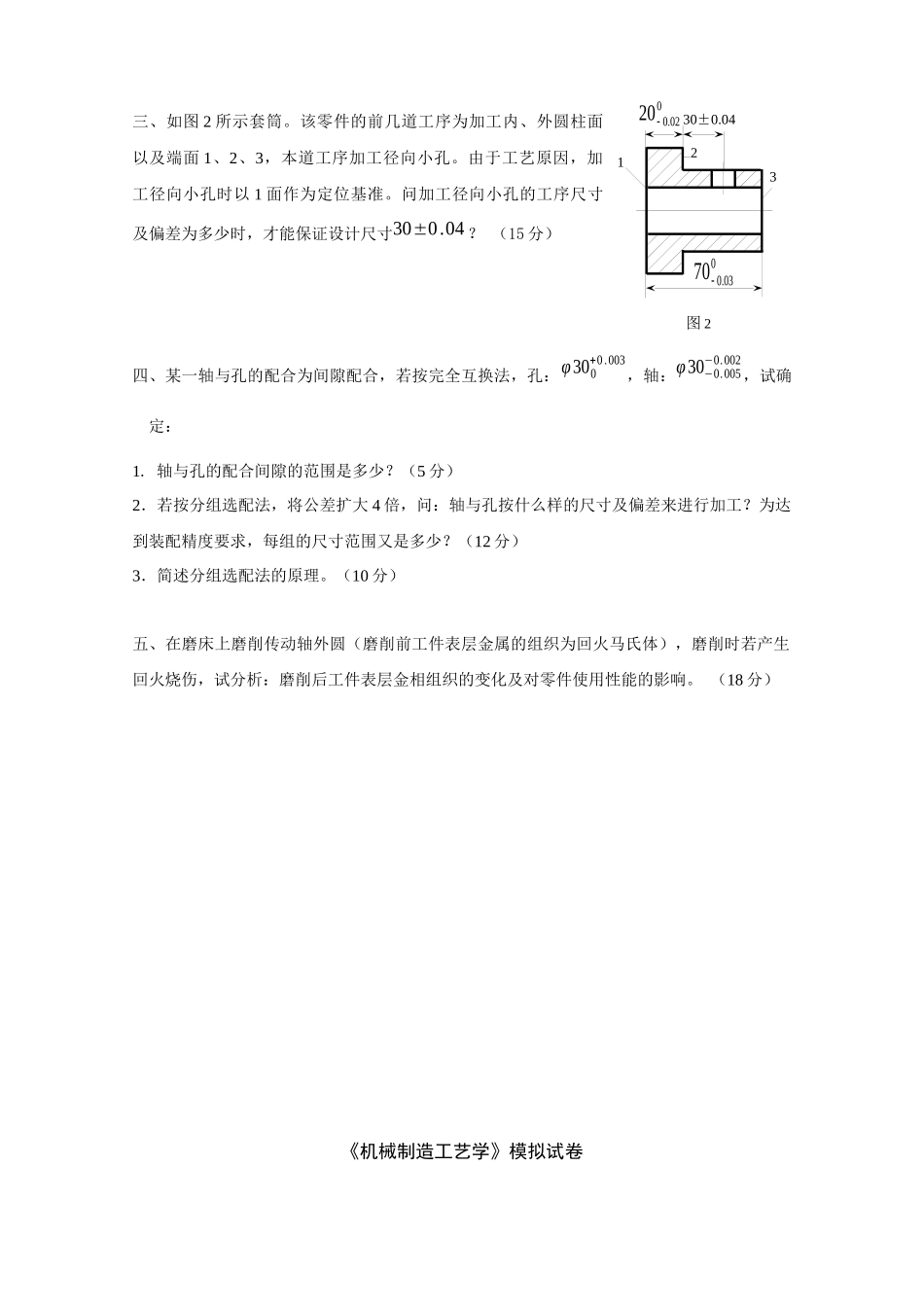

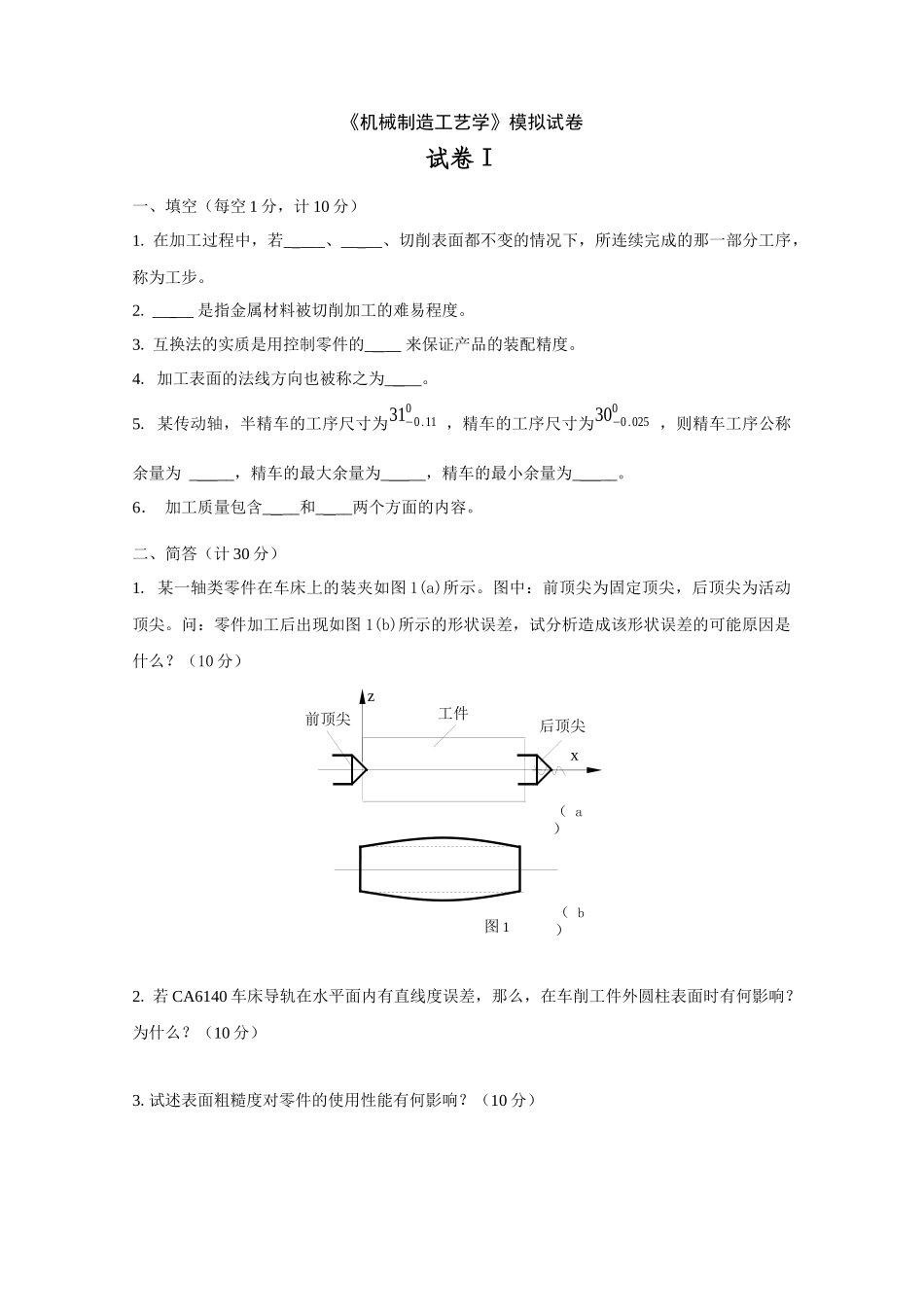

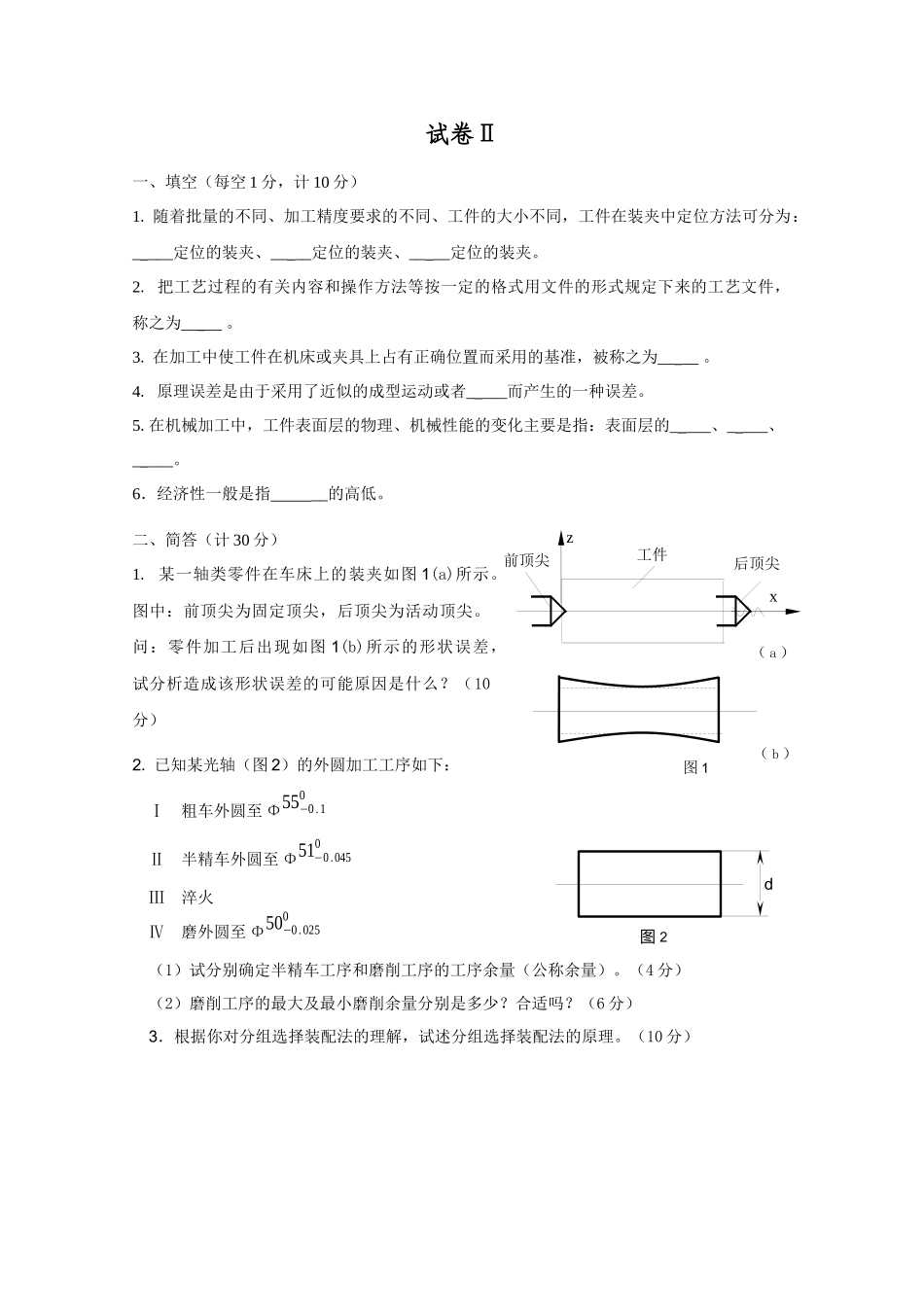

图 1（ b）z工件前顶尖后顶尖（ a）x《机械制造工艺学》模拟试卷试卷Ⅰ一、填空（每空 1 分，计 10 分）1. 在加工过程中，若_ ___、__ __、切削表面都不变的情况下，所连续完成的那一部分工序，称为工步。2. __ __ 是指金属材料被切削加工的难易程度。3. 互换法的实质是用控制零件的_ __ 来保证产品的装配精度。4. 加工表面的法线方向也被称之为_ __。5. 某传动轴，半精车的工序尺寸为31−0.110 ，精车的工序尺寸为30−0.0250 ，则精车工序公称余量为 _ __，精车的最大余量为_ __，精车的最小余量为_ __。6． 加工质量包含_ __和_ __两个方面的内容。二、简答（计 30 分）1. 某一轴类零件在车床上的装夹如图 1(a)所示。图中：前顶尖为固定顶尖，后顶尖为活动顶尖。问：零件加工后出现如图 1(b)所示的形状误差，试分析造成该形状误差的可能原因是什么？（10 分）2. 若 CA6140 车床导轨在水平面内有直线度误差，那么，在车削工件外圆柱表面时有何影响？为什么？（10 分）3.试述表面粗糙度对零件的使用性能有何影响？（10 分）003.070002.02012330±0.04 图 2三、如图 2 所示套筒。该零件的前几道工序为加工内、外圆柱面以及端面 1、2、3，本道工序加工径向小孔。由于工艺原因，加工径向小孔时以 1 面作为定位基准。问加工径向小孔的工序尺寸及偏差为多少时，才能保证设计尺寸30±0.04 ？ （15 分）四、某一轴与孔的配合为间隙配合，若按完全互换法，孔：φ300+0.003，轴：φ30−0.005−0.002，试确定： 1. 轴与孔的配合间隙的范围是多少？（5 分）2．若按分组选配法，将公差扩大 4 倍，问：轴与孔按什么样的尺寸及偏差来进行加工？为达到装配精度要求，每组的尺寸范围又是多少？（12 分）3．简述分组选配法的原理。（10 分）五、在磨床上磨削传动轴外圆（磨削前工件表层金属的组织为回火马氏体），磨削时若产生回火烧伤，试分析：磨削后工件表层金相组织的变化及对零件使用性能的影响。 （18 分）《机械制造工艺学》模拟试卷后顶尖图 1（ b ）z工件前顶尖（ a ）xd图 2试卷Ⅱ一、填空（每空 1 分，计 10 分）1. 随着批量的不同、加工精度要求的不同、工件的大小不同，工件在装夹中定位方法可分为：_ ___定位的装夹、__ __定位的装夹、__ __定位的装夹。2. 把工艺过程的有关内容和操作方法等按一定的格式用文件的形式规定下来的工艺文件，称之为__ __ 。3. 在加工中...
