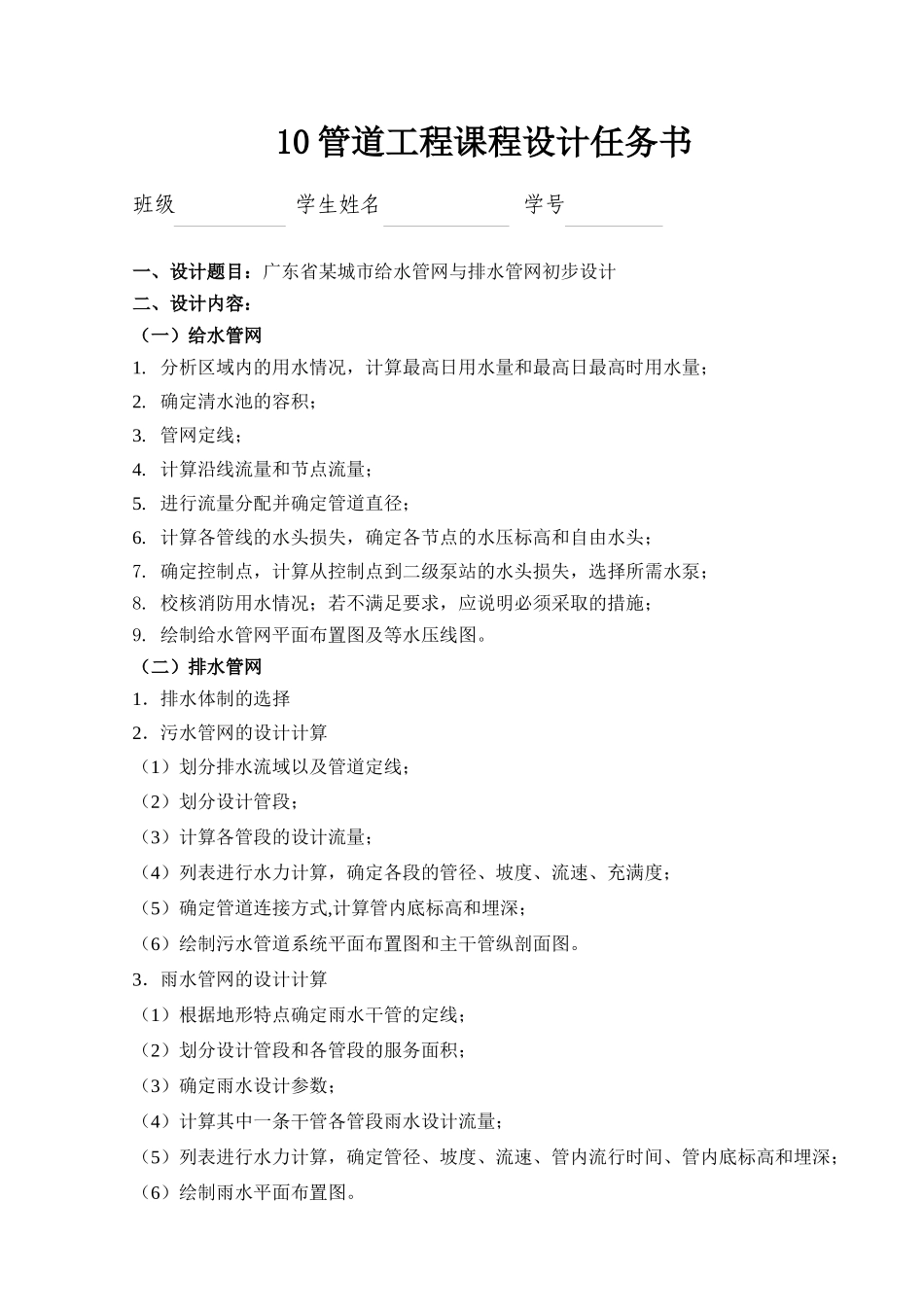

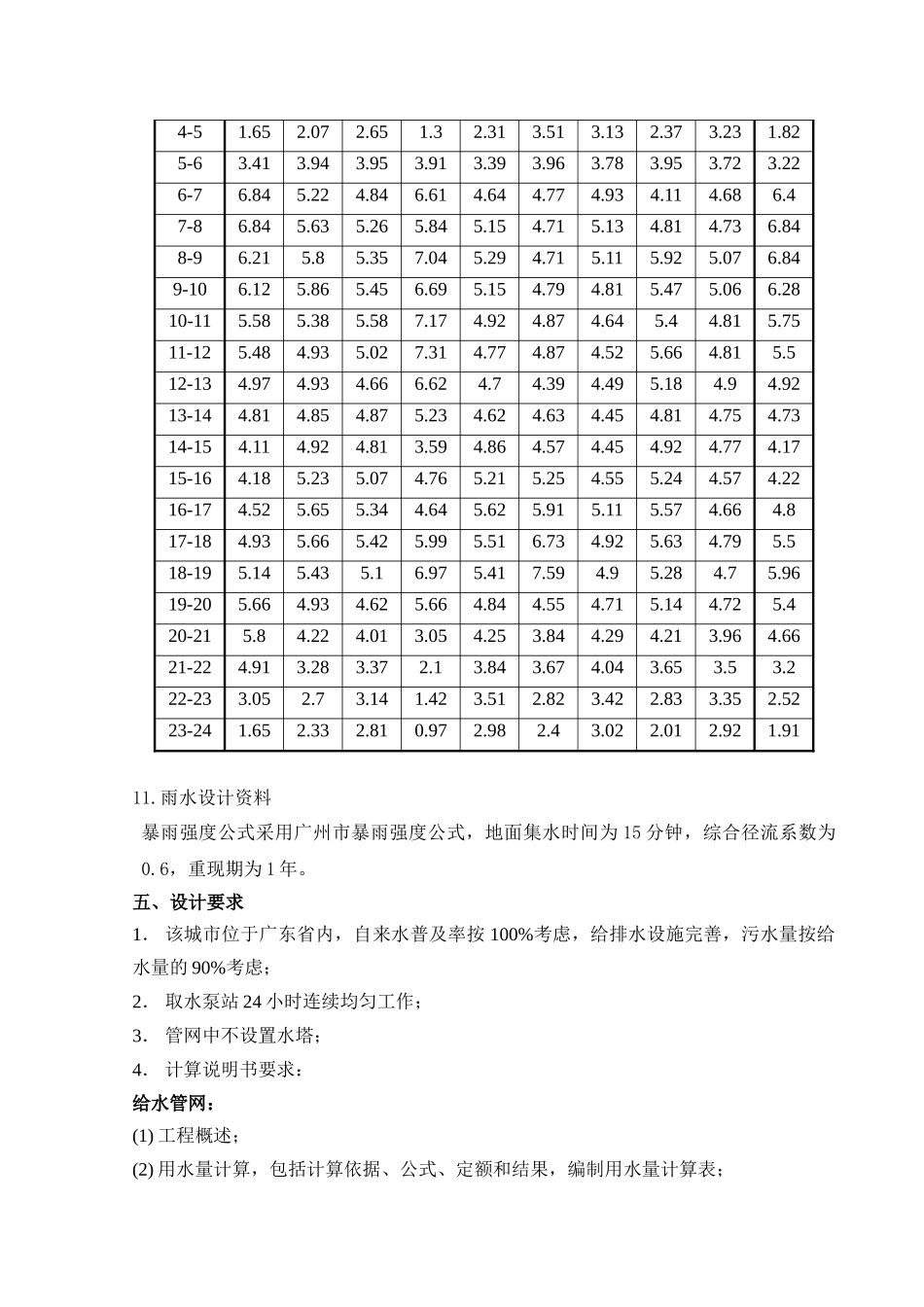

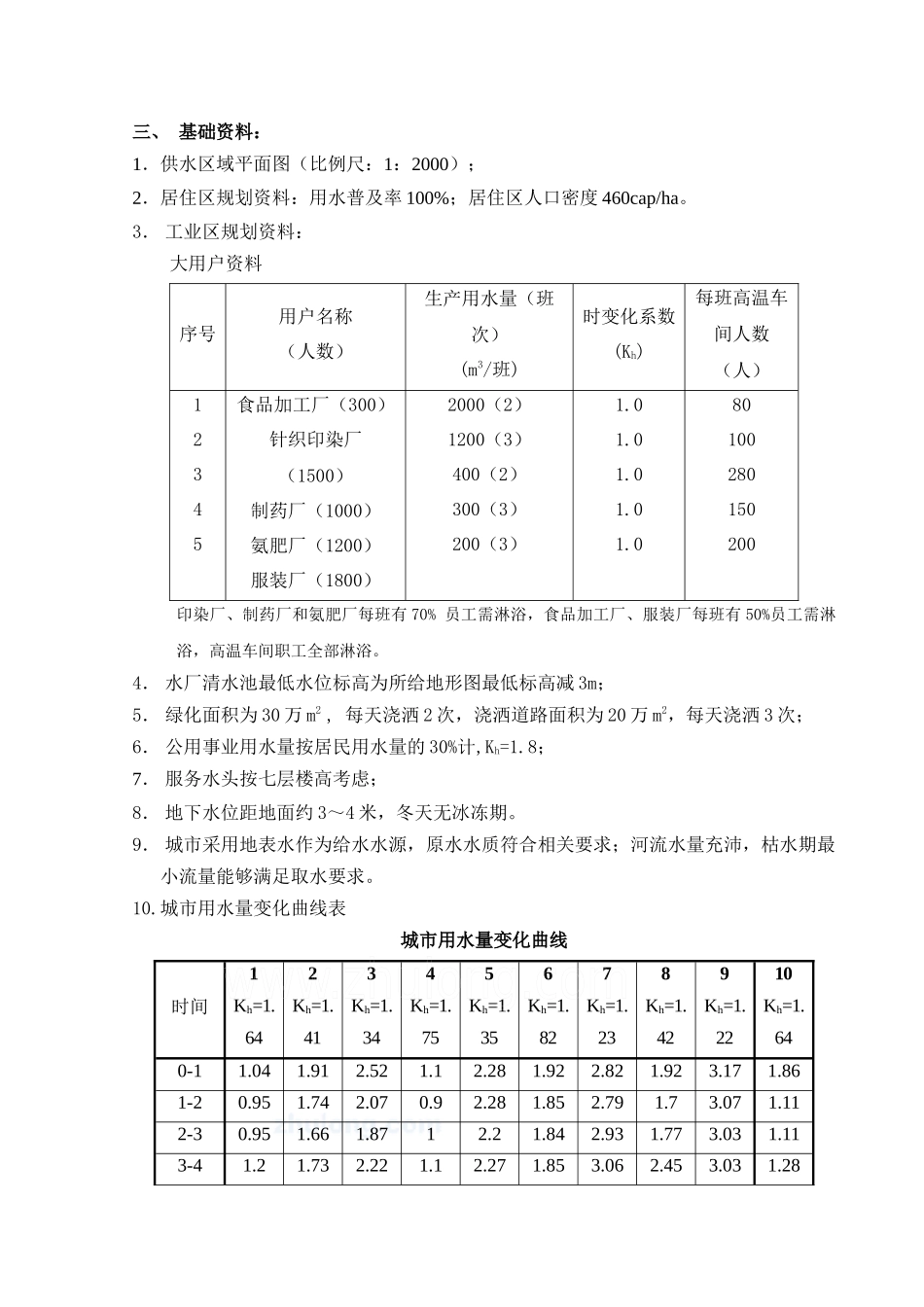

10 管道工程课程设计任务书班级 学生姓名 学号一、设计题目：广东省某城市给水管网与排水管网初步设计二、设计内容：（一）给水管网1. 分析区域内的用水情况，计算最高日用水量和最高日最高时用水量；2. 确定清水池的容积；3. 管网定线；4. 计算沿线流量和节点流量；5. 进行流量分配并确定管道直径；6. 计算各管线的水头损失，确定各节点的水压标高和自由水头；7. 确定控制点，计算从控制点到二级泵站的水头损失，选择所需水泵；8. 校核消防用水情况；若不满足要求，应说明必须采取的措施；9. 绘制给水管网平面布置图及等水压线图。（二）排水管网1．排水体制的选择2．污水管网的设计计算（1）划分排水流域以及管道定线；（2）划分设计管段；（3）计算各管段的设计流量；（4）列表进行水力计算，确定各段的管径、坡度、流速、充满度；（5）确定管道连接方式,计算管内底标高和埋深；（6）绘制污水管道系统平面布置图和主干管纵剖面图。3．雨水管网的设计计算（1）根据地形特点确定雨水干管的定线；（2）划分设计管段和各管段的服务面积；（3）确定雨水设计参数；（4）计算其中一条干管各管段雨水设计流量；（5）列表进行水力计算，确定管径、坡度、流速、管内流行时间、管内底标高和埋深；（6）绘制雨水平面布置图。三、 基础资料：1．供水区域平面图（比例尺：1：2000）；2．居住区规划资料：用水普及率 100%；居住区人口密度 460cap/ha。3． 工业区规划资料：大用户资料序号用户名称（人数）生产用水量（班次）(m3/班)时变化系数(Kh)每班高温车间人数（人）12345食品加工厂（300）针织印染厂（1500）制药厂（1000）氨肥厂（1200）服装厂（1800）2000（2）1200（3）400（2）300（3）200（3）1.01.01.01.01.080100280150200印染厂、制药厂和氨肥厂每班有 70% 员工需淋浴，食品加工厂、服装厂每班有 50%员工需淋浴，高温车间职工全部淋浴。4． 水厂清水池最低水位标高为所给地形图最低标高减 3m；5． 绿化面积为 30 万 m2 , 每天浇洒 2 次，浇洒道路面积为 20 万 m2，每天浇洒 3 次；6． 公用事业用水量按居民用水量的 30%计,Kh=1.8；7． 服务水头按七层楼高考虑；8． 地下水位距地面约 3～4 米，冬天无冰冻期。9． 城市采用地表水作为给水水源，原水水质符合相关要求；河流水量充沛，枯水期最小流量能够满足取水要求。10.城市用水量变化曲线表城市用水量变化曲线时间1Kh=1.642Kh=1.413Kh=1.344Kh=1.755Kh=...
