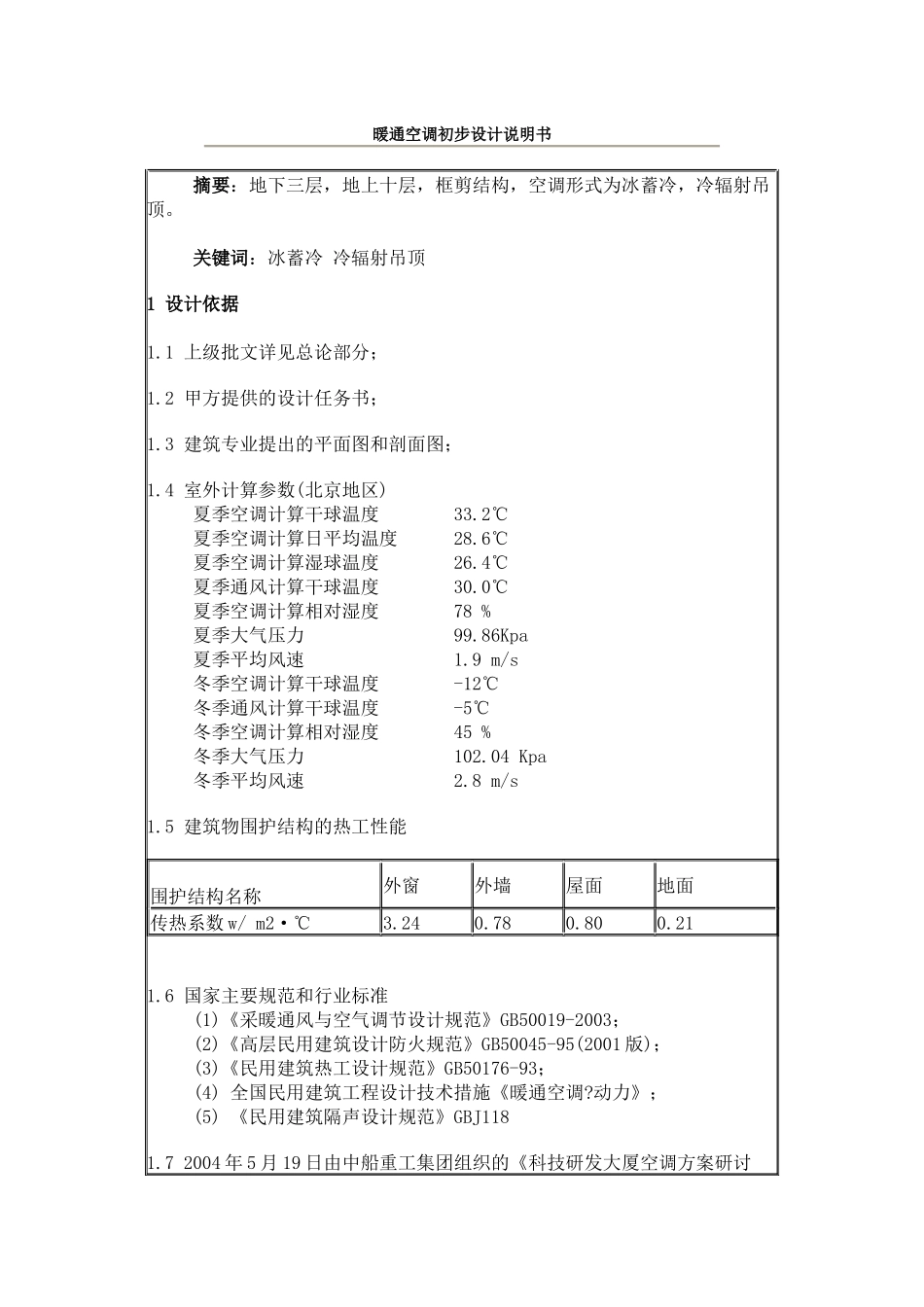

暖通空调初步设计说明书 摘要:地下三层,地上十层,框剪结构,空调形式为冰蓄冷,冷辐射吊顶。 关键词:冰蓄冷 冷辐射吊顶1 设计依据1.1 上级批文详见总论部分;1.2 甲方提供的设计任务书;1.3 建筑专业提出的平面图和剖面图;1.4 室外计算参数(北京地区) 夏季空调计算干球温度 33.2℃ 夏季空调计算日平均温度 28.6℃ 夏季空调计算湿球温度 26.4℃ 夏季通风计算干球温度 30.0℃ 夏季空调计算相对湿度 78 % 夏季大气压力 99.86Kpa 夏季平均风速 1.9 m/s 冬季空调计算干球温度 -12℃ 冬季通风计算干球温度 -5℃ 冬季空调计算相对湿度 45 % 冬季大气压力 102.04 Kpa 冬季平均风速 2.8 m/s1.5 建筑物围护结构的热工性能 围护结构名称 外窗 外墙 屋面 地面 传热系数 w/ m2·℃3.240.780.800.211.6 国家主要规范和行业标准 (1)《采暖通风与空气调节设计规范》GB50019-2003; (2)《高层民用建筑设计防火规范》GB50045-95(2001 版); (3)《民用建筑热工设计规范》GB50176-93; (4) 全国民用建筑工程设计技术措施《暖通空调?动力》; (5) 《民用建筑隔声设计规范》GBJ1181.7 2004 年 5 月 19 日由中船重工集团组织的《科技研发大厦空调方案研讨会》专家组意见。 2 设计范围 本工程为船舶科技研发大厦,总建筑面积为 33928 平方米,预留建筑面积为 5494 平方米,建筑高度为 33.99 米。地下二﹑三层为停车库及设备用房,层高 3.6 米;地下一层主要为餐厅﹑厨房﹑多功能厅及档案室,层高 5 米;首层至八层主要为办公及会议室,首层层高为 5.0 米,其余为 3.9 米。 设计范围为采暖、通风、空调、防排烟及冷热源设计。冷冻机房冷却水系统由给排水专业设计。3 设计原则 满足国家及行业有关规范﹑规定的要求,利用国内外先进的空调技术及设备,创建健康舒适的室内空气品质及环境。4 空调设计4.1 室内设计参数序号 房间名称 温度℃湿度(%) 新风量标准m3/h.人 噪声dB(A)夏季 冬季 夏季 冬季 1 办公﹑谈判室及接待室 242250±10≥4050≤402 会议﹑学术报告厅 241850±10≥3536≤503电话机房 251850±10≥4050≤604计算中心 242050±10≥4050≤555展示厅 261850±10≥4050≤556档案室 261850±10≥3550≤557餐厅 2420≤65≥4030≤558厨房 3515 9健身 2420≤60≥4080≤5510多功能厅 242050±10≥3540≤4511 中庭﹑门厅、走道 2620≤65≥3010≤554.2 空...
