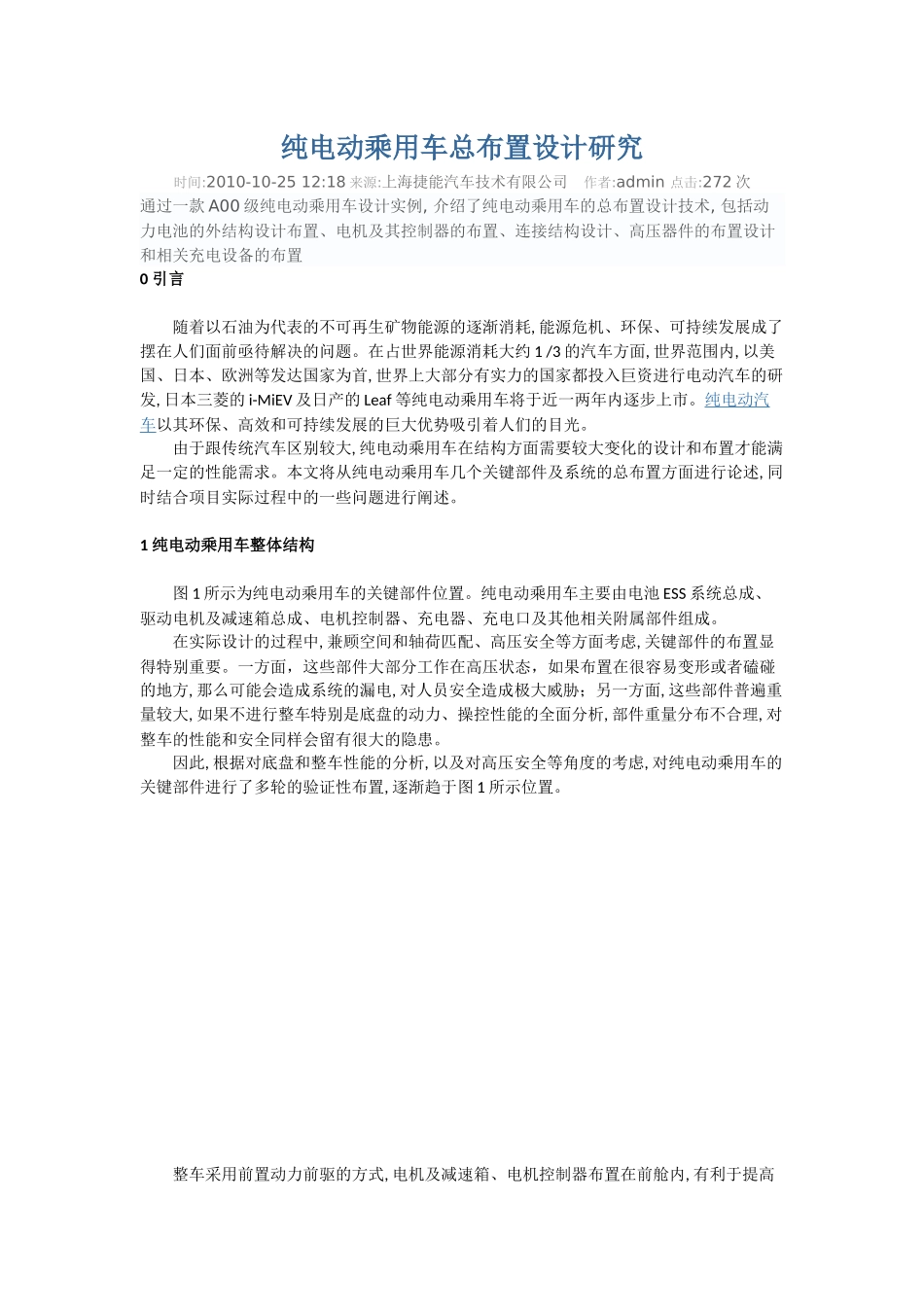

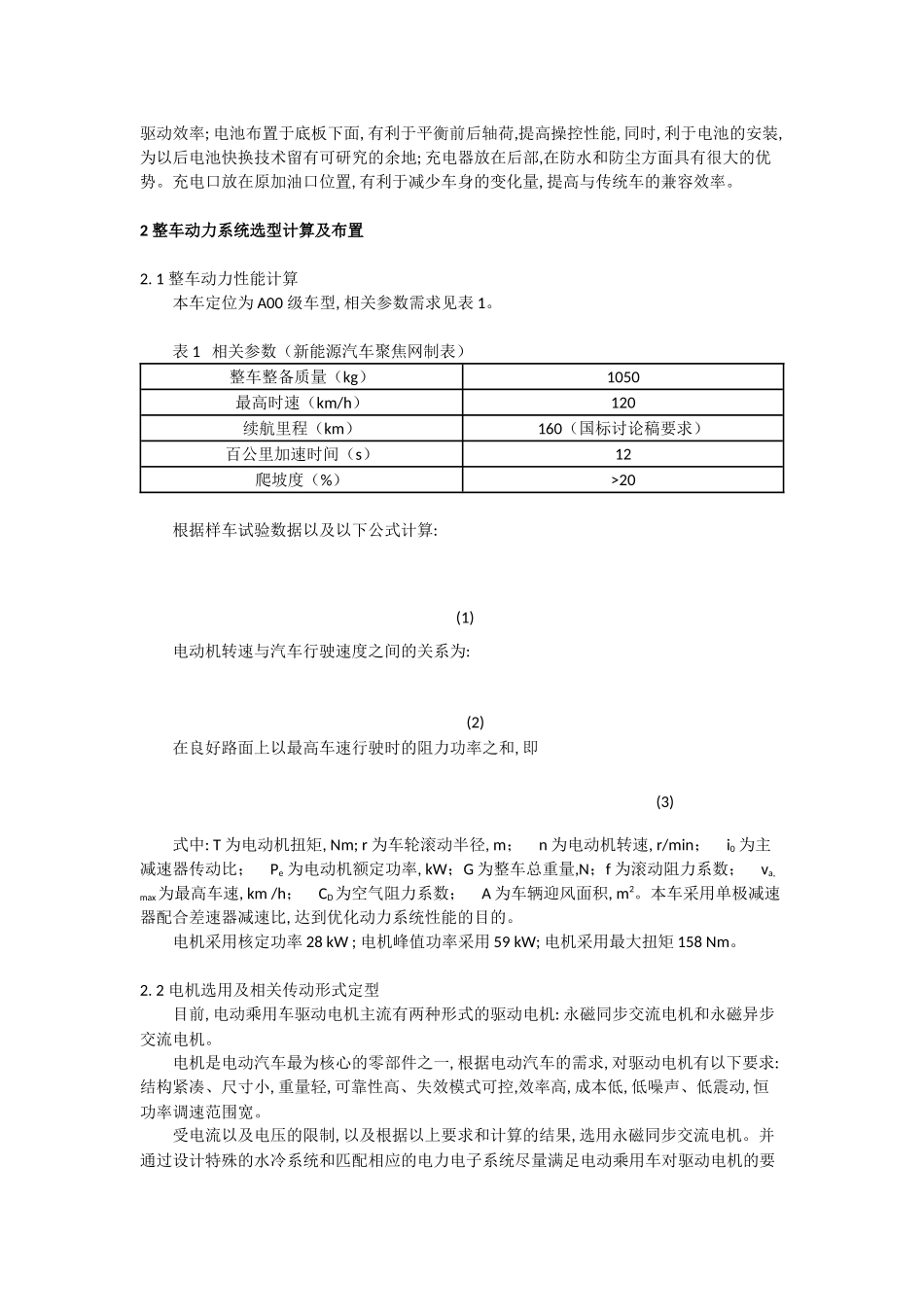

纯电动乘用车总布置设计研究时间:2010-10-25 12:18 来源:上海捷能汽车技术有限公司 作者:admin 点击:272 次通过一款 A00 级纯电动乘用车设计实例, 介绍了纯电动乘用车的总布置设计技术, 包括动力电池的外结构设计布置、电机及其控制器的布置、连接结构设计、高压器件的布置设计和相关充电设备的布置0 引言 随着以石油为代表的不可再生矿物能源的逐渐消耗, 能源危机、环保、可持续发展成了摆在人们面前亟待解决的问题。在占世界能源消耗大约 1 /3 的汽车方面, 世界范围内, 以美国、日本、欧洲等发达国家为首, 世界上大部分有实力的国家都投入巨资进行电动汽车的研发, 日本三菱的 i-MiEV 及日产的 Leaf 等纯电动乘用车将于近一两年内逐步上市。纯电动汽车以其环保、高效和可持续发展的巨大优势吸引着人们的目光。由于跟传统汽车区别较大, 纯电动乘用车在结构方面需要较大变化的设计和布置才能满足一定的性能需求。本文将从纯电动乘用车几个关键部件及系统的总布置方面进行论述, 同时结合项目实际过程中的一些问题进行阐述。 1 纯电动乘用车整体结构 图 1 所示为纯电动乘用车的关键部件位置。纯电动乘用车主要由电池 ESS 系统总成、驱动电机及减速箱总成、电机控制器、充电器、充电口及其他相关附属部件组成。在实际设计的过程中, 兼顾空间和轴荷匹配、高压安全等方面考虑, 关键部件的布置显得特别重要。一方面，这些部件大部分工作在高压状态，如果布置在很容易变形或者磕碰的地方, 那么可能会造成系统的漏电, 对人员安全造成极大威胁；另一方面, 这些部件普遍重量较大, 如果不进行整车特别是底盘的动力、操控性能的全面分析, 部件重量分布不合理, 对整车的性能和安全同样会留有很大的隐患。因此, 根据对底盘和整车性能的分析, 以及对高压安全等角度的考虑, 对纯电动乘用车的关键部件进行了多轮的验证性布置, 逐渐趋于图 1 所示位置。 整车采用前置动力前驱的方式, 电机及减速箱、电机控制器布置在前舱内, 有利于提高驱动效率; 电池布置于底板下面, 有利于平衡前后轴荷,提高操控性能, 同时, 利于电池的安装, 为以后电池快换技术留有可研究的余地; 充电器放在后部,在防水和防尘方面具有很大的优势。充电口放在原加油口位置, 有利于减少车身的变化量, 提高与传统车的兼容效率。 2 整车动力系统选型计算及布置 2. 1 整车动力性能计算本车定位为 A00 级车型, 相关参数需求见表 1。 ...
