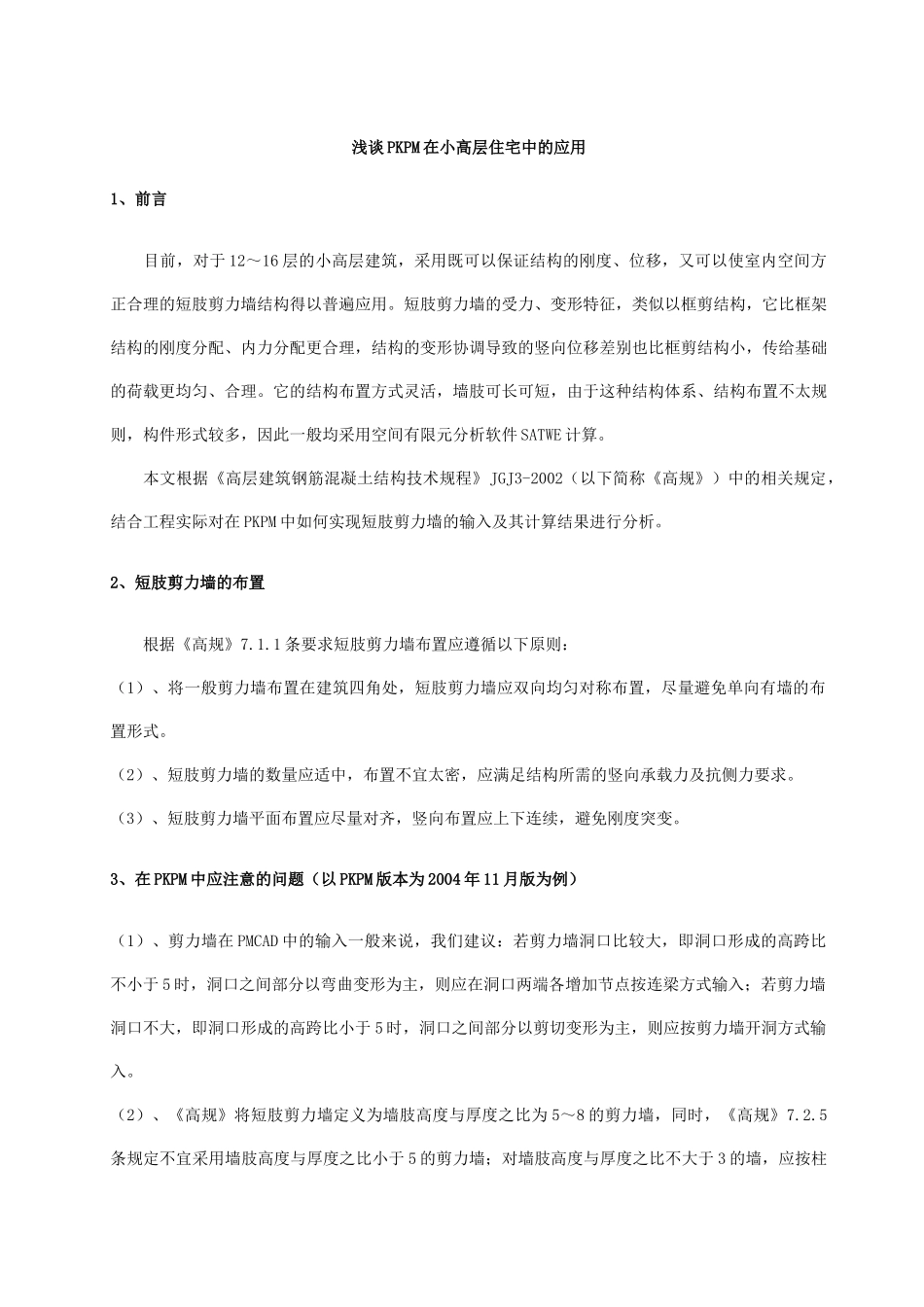

浅谈 PKPM 在小高层住宅中的应用1、前言 目前，对于 12～16 层的小高层建筑，采用既可以保证结构的刚度、位移，又可以使室内空间方正合理的短肢剪力墙结构得以普遍应用。短肢剪力墙的受力、变形特征，类似以框剪结构，它比框架结构的刚度分配、内力分配更合理，结构的变形协调导致的竖向位移差别也比框剪结构小，传给基础的荷载更均匀、合理。它的结构布置方式灵活，墙肢可长可短，由于这种结构体系、结构布置不太规则，构件形式较多，因此一般均采用空间有限元分析软件 SATWE 计算。 本文根据《高层建筑钢筋混凝土结构技术规程》JGJ3-2002（以下简称《高规》）中的相关规定，结合工程实际对在 PKPM 中如何实现短肢剪力墙的输入及其计算结果进行分析。2、短肢剪力墙的布置 根据《高规》7.1.1 条要求短肢剪力墙布置应遵循以下原则：（1）、将一般剪力墙布置在建筑四角处，短肢剪力墙应双向均匀对称布置，尽量避免单向有墙的布置形式。（2）、短肢剪力墙的数量应适中，布置不宜太密，应满足结构所需的竖向承载力及抗侧力要求。（3）、短肢剪力墙平面布置应尽量对齐，竖向布置应上下连续，避免刚度突变。3、在 PKPM 中应注意的问题（以 PKPM 版本为 2004 年 11 月版为例）（1）、剪力墙在 PMCAD 中的输入一般来说，我们建议：若剪力墙洞口比较大，即洞口形成的高跨比不小于 5 时，洞口之间部分以弯曲变形为主，则应在洞口两端各增加节点按连梁方式输入；若剪力墙洞口不大，即洞口形成的高跨比小于 5 时，洞口之间部分以剪切变形为主，则应按剪力墙开洞方式输入。（2）、《高规》将短肢剪力墙定义为墙肢高度与厚度之比为 5～8 的剪力墙，同时，《高规》7.2.5条规定不宜采用墙肢高度与厚度之比小于 5 的剪力墙；对墙肢高度与厚度之比不大于 3 的墙，应按柱的要求进行设计。因此，在 PMCAD 中，我们应尽量避免采用墙肢高厚比在 3～5 之间的剪力墙，当采用墙肢高厚比不大于 3 的剪力墙时，则应按柱的形式输入。（3）、在 SATWE 前处理中，对于“结构体系”是应设定为“短肢剪力墙结构”还是设定为“剪力墙结构”，一般应需要进行一遍计算后查看 SATWE 后处理中的“框架柱倾覆弯矩及 0.2Q0 调整系数”（WV02Q.OUT）中的短肢墙部分承担的地震倾覆力矩。若其不大于结构总底部地震倾覆力矩的 50%，则应将“结构体系”设定为“短肢剪力墙结构”，这也是判定短肢剪力墙结构的上限。超过此上限说明短肢剪力墙占的比...
