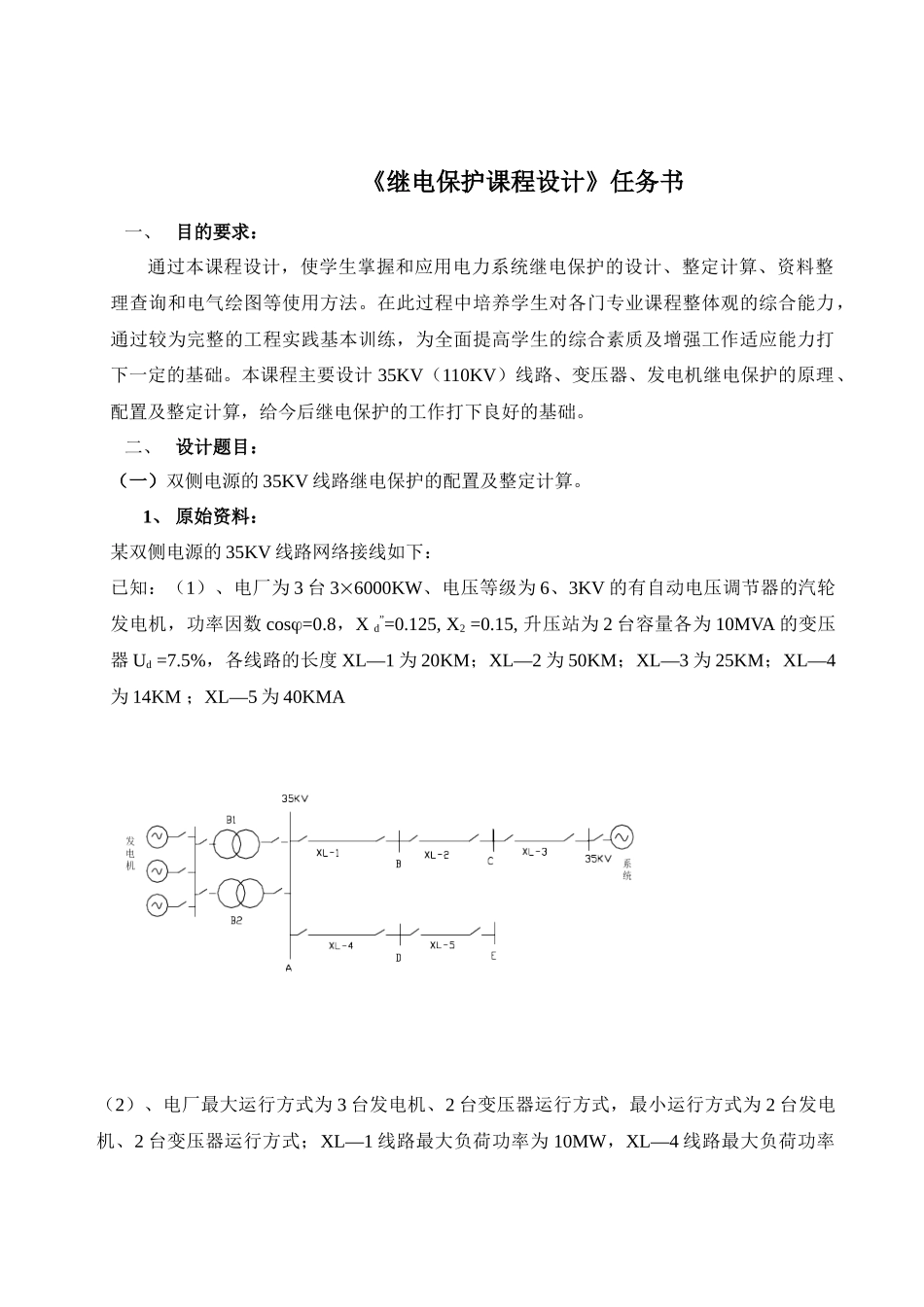

《电力系统继电保护》课程设计任务书适用专业： 发电厂及电力系统（三年制） 电力系统继电保护及自动化（三年制）电气工程系2008 年 4 月《继电保护课程设计》任务书一、 目的要求：通过本课程设计，使学生掌握和应用电力系统继电保护的设计、整定计算、资料整理查询和电气绘图等使用方法。在此过程中培养学生对各门专业课程整体观的综合能力，通过较为完整的工程实践基本训练，为全面提高学生的综合素质及增强工作适应能力打下一定的基础。本课程主要设计 35KV（110KV）线路、变压器、发电机继电保护的原理、配置及整定计算，给今后继电保护的工作打下良好的基础。二、 设计题目：（一）双侧电源的 35KV 线路继电保护的配置及整定计算。1、 原始资料：某双侧电源的 35KV 线路网络接线如下：已知：（1）、电厂为 3 台 36000KW、电压等级为 6、3KV 的有自动电压调节器的汽轮发电机，功率因数 cos=0.8，X d”=0.125, X2 =0.15, 升压站为 2 台容量各为 10MVA 的变压器 Ud =7.5%，各线路的长度 XL—1 为 20KM；XL—2 为 50KM；XL—3 为 25KM；XL—4为 14KM ；XL—5 为 40KMA（2）、电厂最大运行方式为 3 台发电机、2 台变压器运行方式，最小运行方式为 2 台发电机、2 台变压器运行方式；XL—1 线路最大负荷功率为 10MW，XL—4 线路最大负荷功率～Y △Y △35KV为 6MW。（3）、各可靠系数设为：KIrel =1.2，KIIrel =1.1，KIIIrel =1.2，XL—1 线路自起动系数 KMs =1.1，XL—4 线路自起动系数 KMs =1.2，XL—5 线路过流保护的动作时限为 1.6 秒, XL—3 线路 C 侧过流保护的动作时限为 1.0 秒，保护操作电源为直流 220V。（4）、系统最大短路容量为 135MVA ,最小短路容量为 125MVA。2、 设计任务（1） 选出线路 XL—1A 侧，XL—4 线路电流互感器变比。（2） 选出线路 XL—1A 侧，XL—4 线路保护方案并作出整定计算。（3）、选出所需继电器的规格 、型号。（4）、绘制出 XL—1，XL—4 继电保护展开图。（5）、变电所 A 母线的两条引出线 XL—1，XL—4 共用一块保护屏，并按中心线对称布置,绘制出屏面布置图及设备表。（6）、写出说明书。(二) 某降压变电站变压器继电保护的配置及整定计算1、原始资料：在电气上距离电源较远的变电所如图所示已知：（1）有两台容量相同的 Yd，11 连接的三相变压器并列运行，变压器参数为7500KVA、35/6.6、Ud＝7.5％，变压...
