某变电所工程施工组织设计VIP专享VIP免费

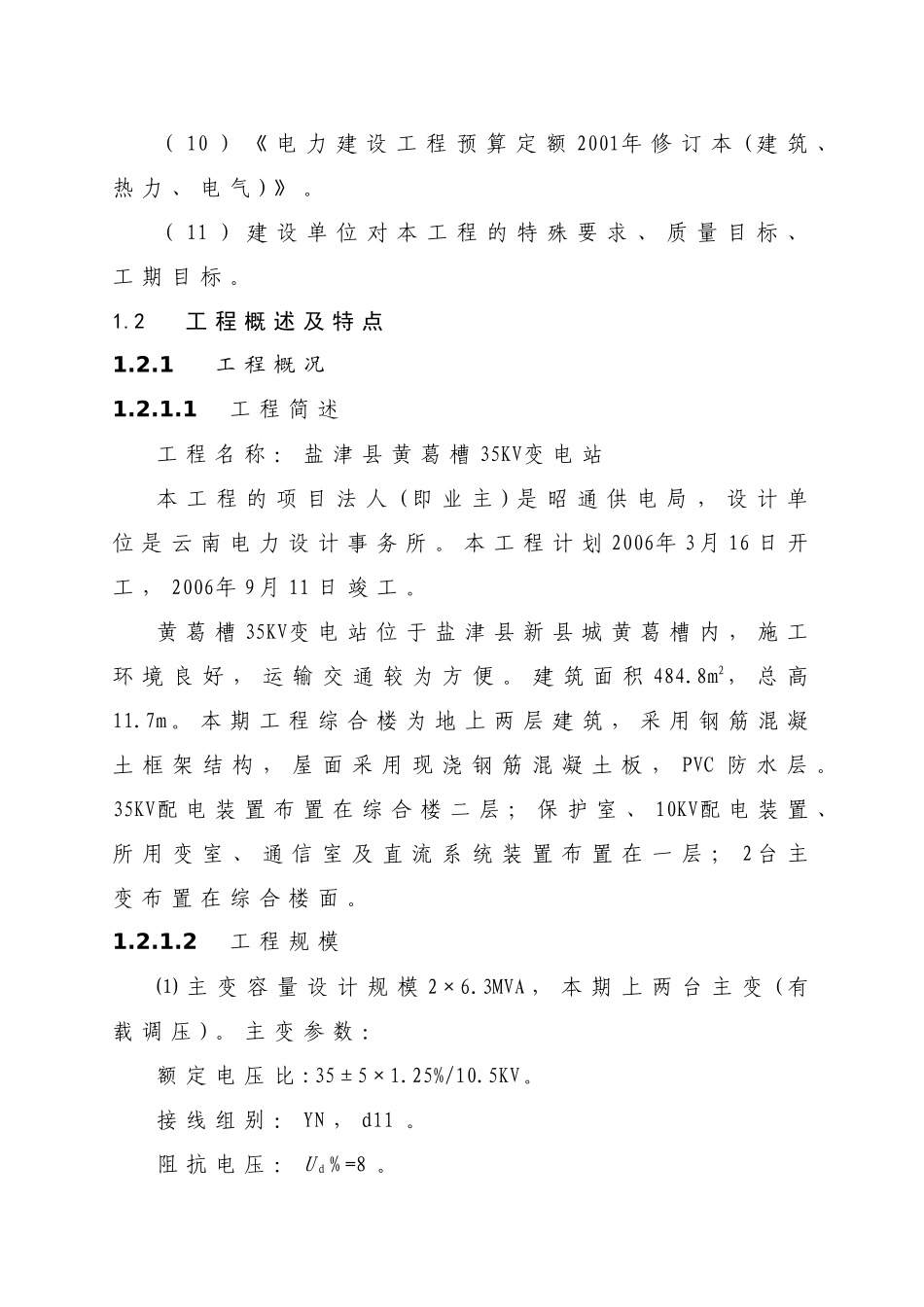

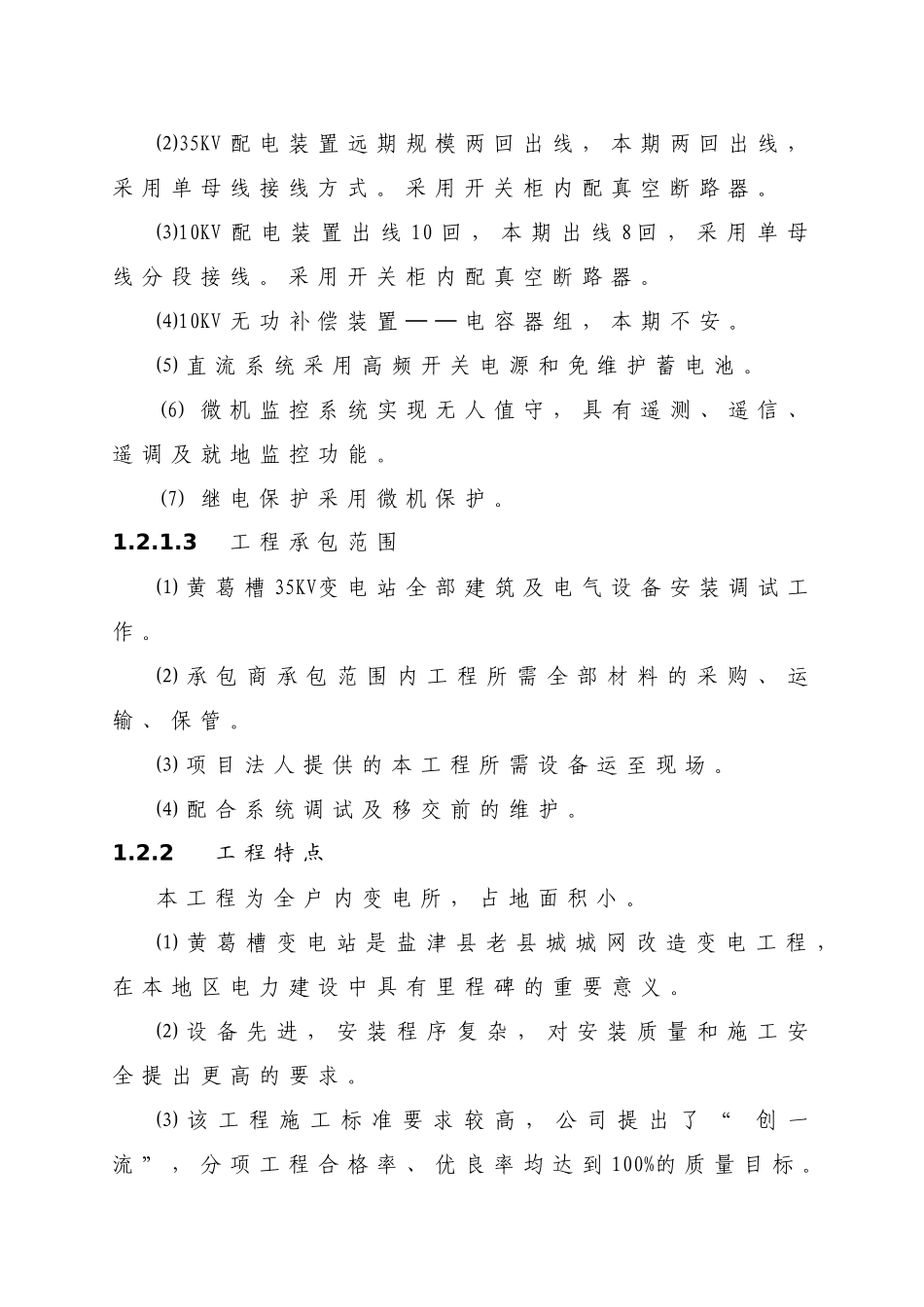

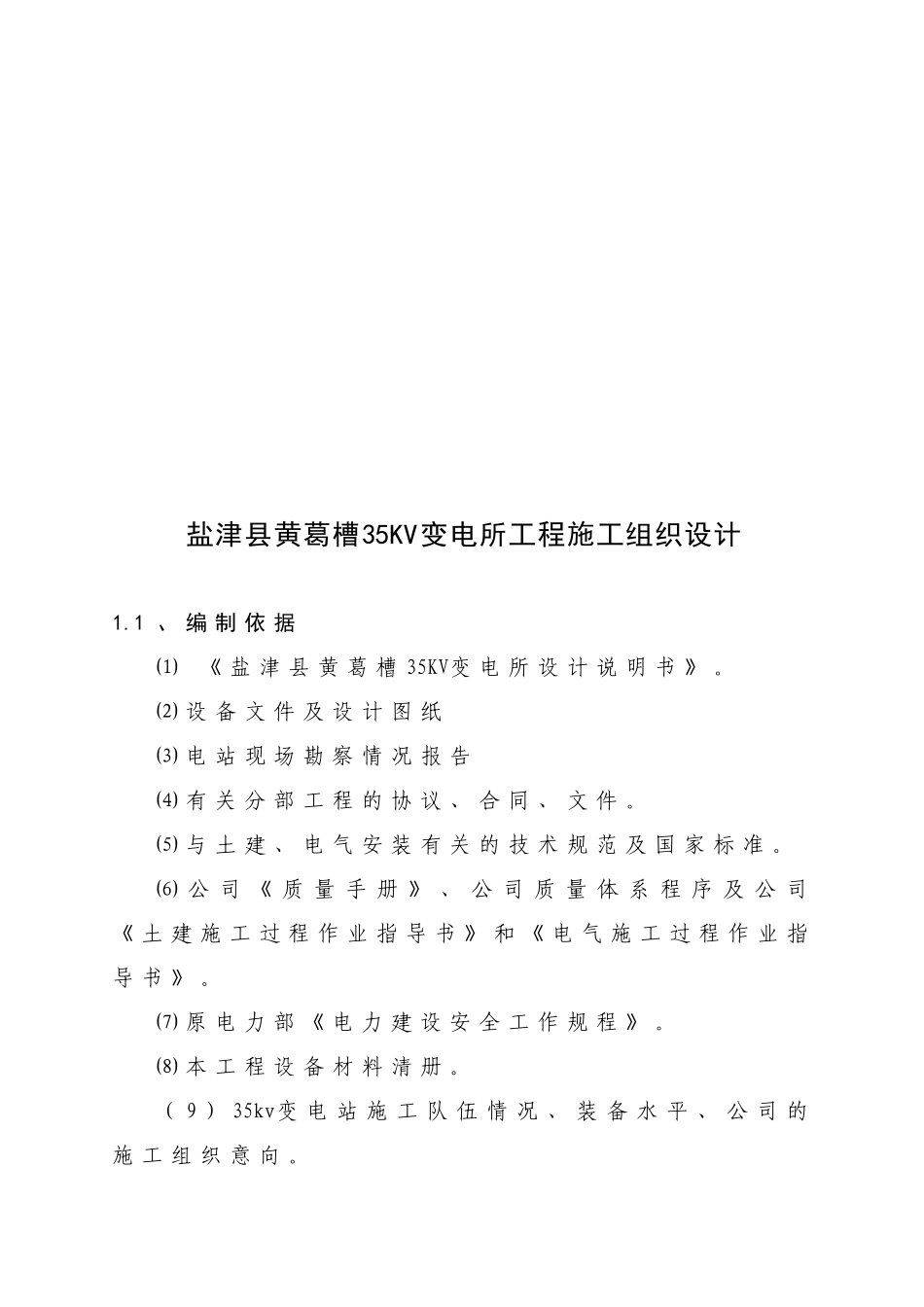

盐津县黄葛槽35KV变电所工程施工组织设计1.1 、 编 制 依 据⑴ 《 盐 津 县 黄 葛 槽 35KV变 电 所 设 计 说 明 书 》 。⑵ 设 备 文 件 及 设 计 图 纸⑶ 电 站 现 场 勘 察 情 况 报 告⑷ 有 关 分 部 工 程 的 协 议 、 合 同 、 文 件 。⑸ 与 土 建 、 电 气 安 装 有 关 的 技 术 规 范 及 国 家 标 准 。⑹ 公 司 《 质 量 手 册 》 、 公 司 质 量 体 系 程 序 及 公 司《 土 建 施 工 过 程 作 业 指 导 书 》 和 《 电 气 施 工 过 程 作 业 指导 书 》 。⑺ 原 电 力 部 《 电 力 建 设 安 全 工 作 规 程 》 。⑻ 本 工 程 设 备 材 料 清 册 。（ 9 ） 35kv变 电 站 施 工 队 伍 情 况 、 装 备 水 平 、 公 司 的施 工 组 织 意 向 。（ 10 ） 《 电 力 建 设 工 程 预 算 定 额 2001年 修 订 本 ( 建 筑 、热 力 、 电 气 ) 》 。（ 11 ） 建 设 单 位 对 本 工 程 的 特 殊 要 求 、 质 量 目 标 、工 期 目 标 。1.2 工 程 概 述 及 特 点1.2.1 工 程 概 况1.2.1.1 工 程 简 述工 程 名 称 ： 盐 津 县 黄 葛 槽 35KV变 电 站本 工 程 的 项 目 法 人 ( 即 业 主 ) 是 昭 通 供 电 局 ， 设 计 单位 是 云 南 电 力 设 计 事 务 所 。 本 工 程 计 划 2006年 3 月 16 日 开工 ， 2006年 9 月 11 日 竣 工 。黄 葛 槽 35KV变 电 站 位 于 盐 津 县 新 县 城 黄 葛 槽 内 ， 施 工环 境 良 好 ， 运 输 交 通 较 为 方 便 。 建 筑 面 积 484.8m2， 总 高11.7m 。 本 期 工 程 综 合 楼 为 地 上 两 层 建 筑 ， 采 用 钢 筋 混 凝土 框 架 结 构 ， 屋 面 采 用 现 浇 钢 筋 混 凝 土 板 ， PVC 防 水 层 。35KV配 电 装 置 布 置 在 综 合 楼 二 层 ； 保 护 室 、 10KV配 电 装 置 、所 用 变 室 、 通 信 室 及 直 流 系 统 装 置 布 置 在 一 层 ； 2 台 主变 布 置 在 综 合 楼 面 。1.2.1.2 工 程 规 模⑴ 主 变 容 量 设 计 规 ...
