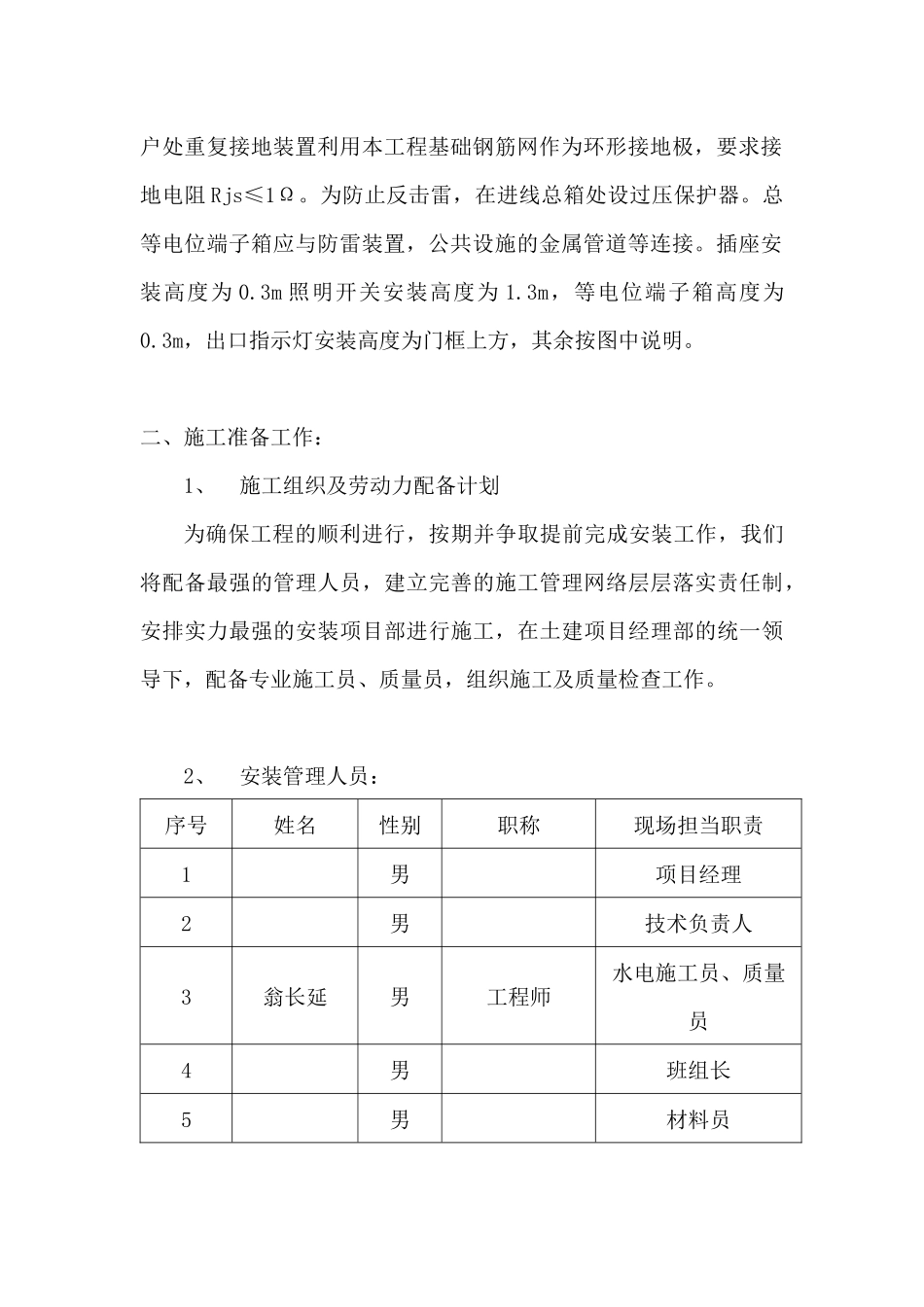

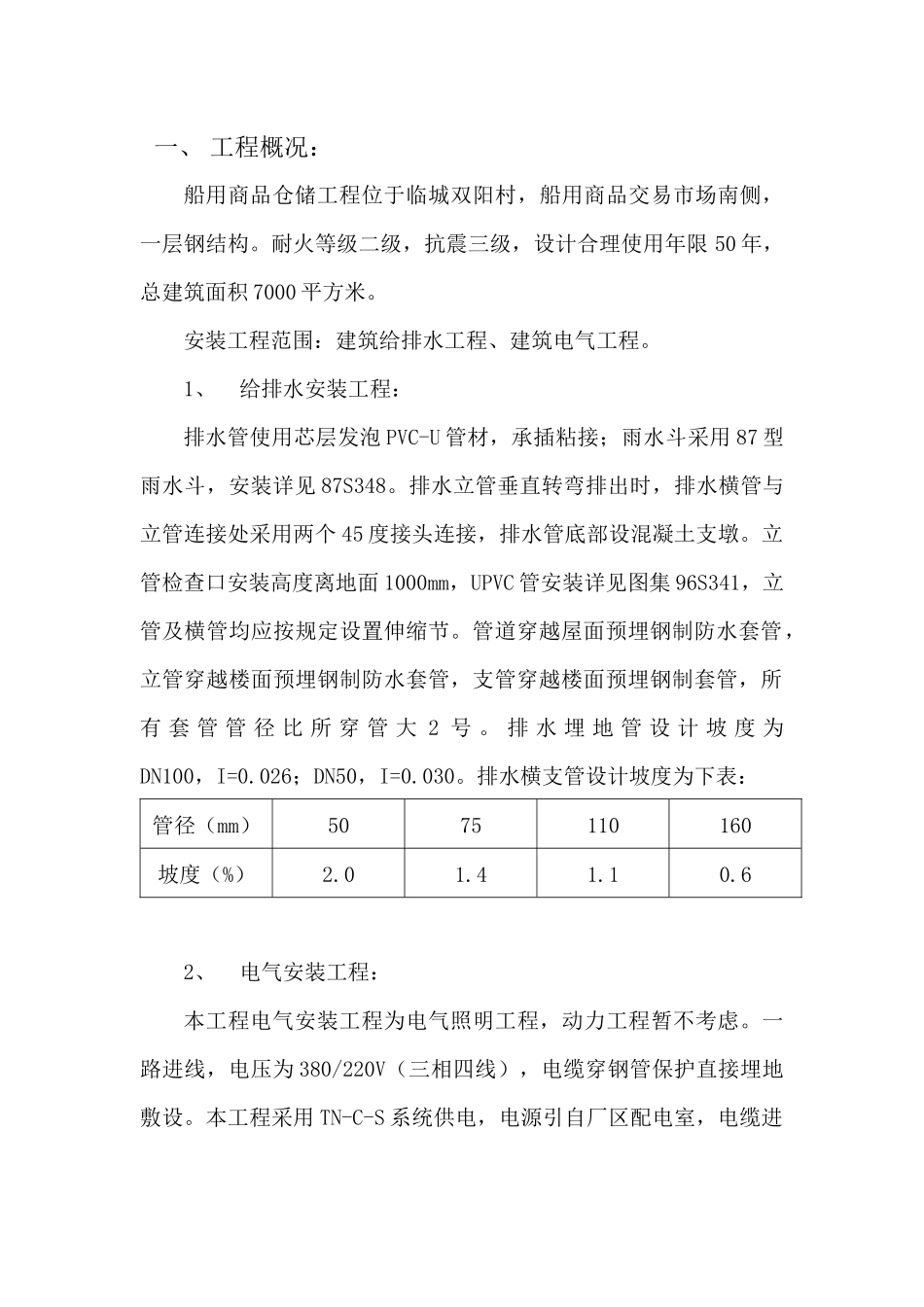

船用商品交易市场船用商品仓储工程水电安装工程施工组织设计编制人： 职务 审核人： 职务 批准人： 职务 批准部门（章）： 编制日期： 年 月 日 一、 工程概况：船用商品仓储工程位于临城双阳村，船用商品交易市场南侧，一层钢结构。耐火等级二级，抗震三级，设计合理使用年限 50 年，总建筑面积 7000 平方米。安装工程范围：建筑给排水工程、建筑电气工程。1、给排水安装工程：排水管使用芯层发泡 PVC-U 管材，承插粘接；雨水斗采用 87 型雨水斗，安装详见 87S348。排水立管垂直转弯排出时，排水横管与立管连接处采用两个 45 度接头连接，排水管底部设混凝土支墩。立管检查口安装高度离地面 1000mm，UPVC 管安装详见图集 96S341，立管及横管均应按规定设置伸缩节。管道穿越屋面预埋钢制防水套管，立管穿越楼面预埋钢制防水套管，支管穿越楼面预埋钢制套管，所有 套 管 管 径 比 所 穿 管 大 2 号 。 排 水 埋 地 管 设 计 坡 度 为DN100，I=0.026；DN50，I=0.030。排水横支管设计坡度为下表：管径（mm）5075110160坡度（%）2.01.41.10.62、电气安装工程：本工程电气安装工程为电气照明工程，动力工程暂不考虑。一路进线，电压为 380/220V（三相四线），电缆穿钢管保护直接埋地敷设。本工程采用 TN-C-S 系统供电，电源引自厂区配电室，电缆进户处重复接地装置利用本工程基础钢筋网作为环形接地极，要求接地电阻 Rjs≤1Ω。为防止反击雷，在进线总箱处设过压保护器。总等电位端子箱应与防雷装置，公共设施的金属管道等连接。插座安装高度为 0.3m 照明开关安装高度为 1.3m，等电位端子箱高度为0.3m，出口指示灯安装高度为门框上方，其余按图中说明。二、施工准备工作：1、施工组织及劳动力配备计划为确保工程的顺利进行，按期并争取提前完成安装工作，我们将配备最强的管理人员，建立完善的施工管理网络层层落实责任制，安排实力最强的安装项目部进行施工，在土建项目经理部的统一领导下，配备专业施工员、质量员，组织施工及质量检查工作。2、安装管理人员：序号姓名性别职称现场担当职责1男项目经理2男技术负责人3翁长延男工程师水电施工员、质量员4男班组长5男材料员项目经理技术负责人施工员、质量员施工员、质量员给排水安装电气安装材料员3、质量控制体系：3、劳动力计划工 种人 数备 注管道工3电工3电焊工1合计74、施工机具配备计划机具名称规格单位数量备注交流电焊机台1砂轮切割...
