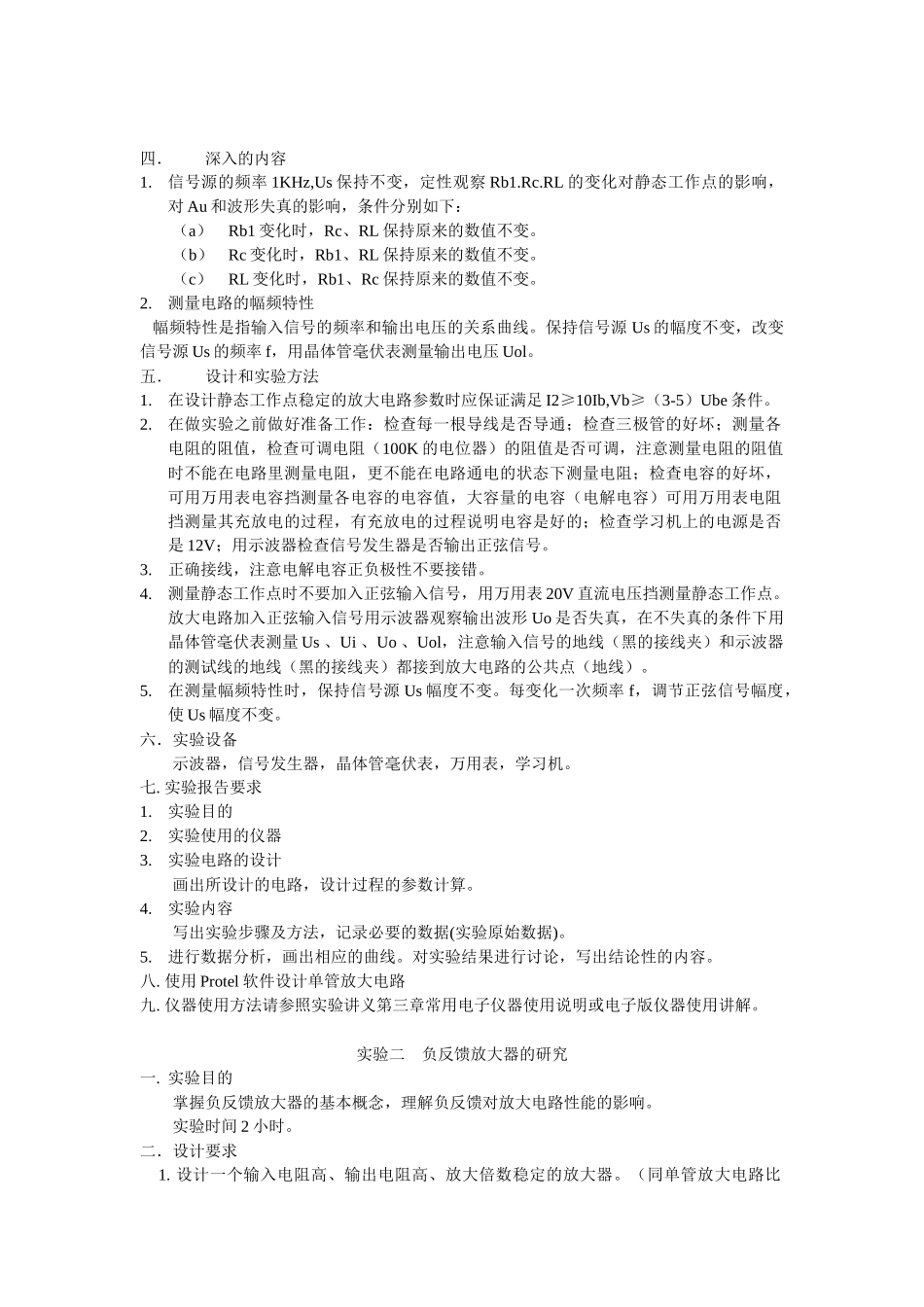

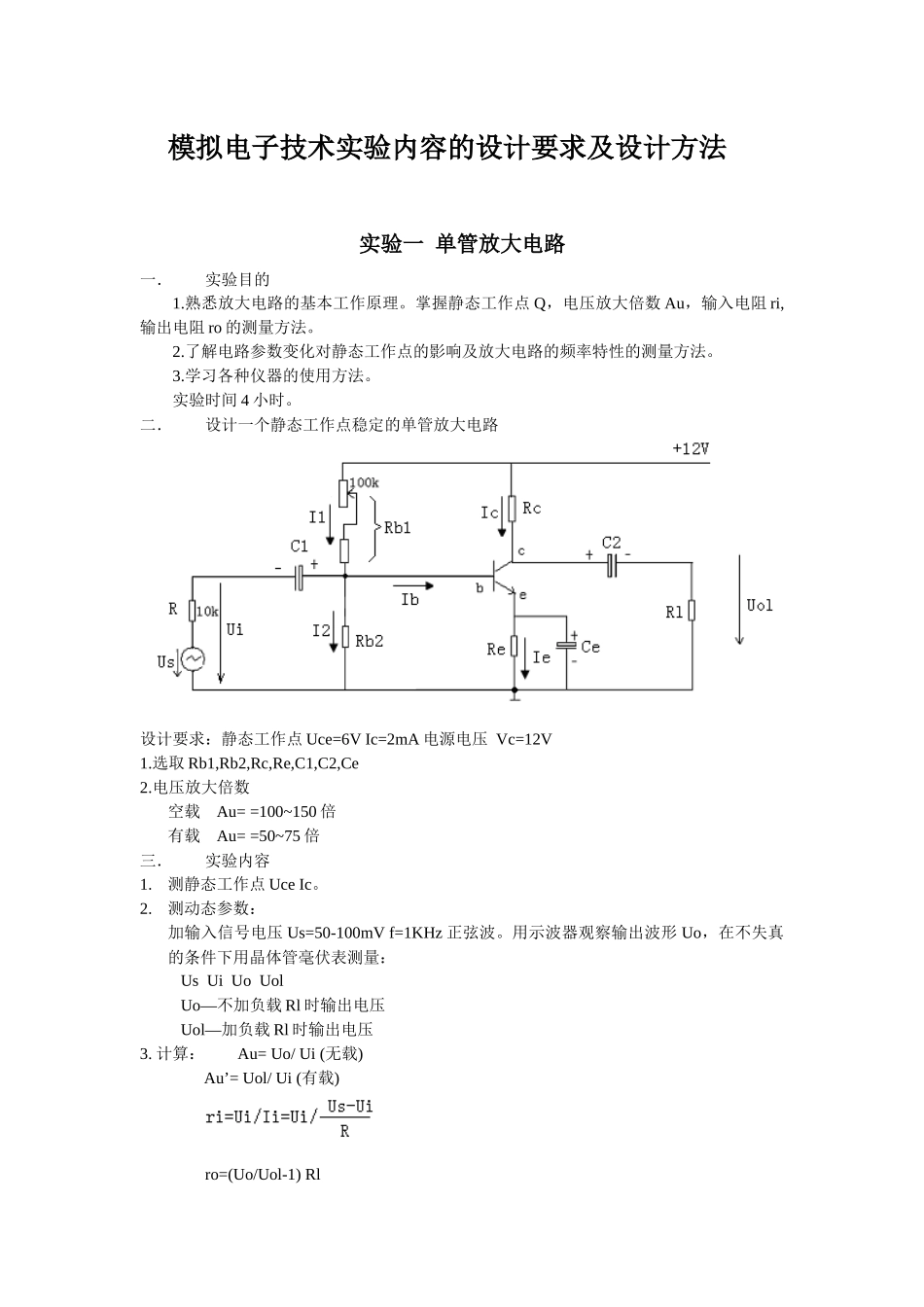

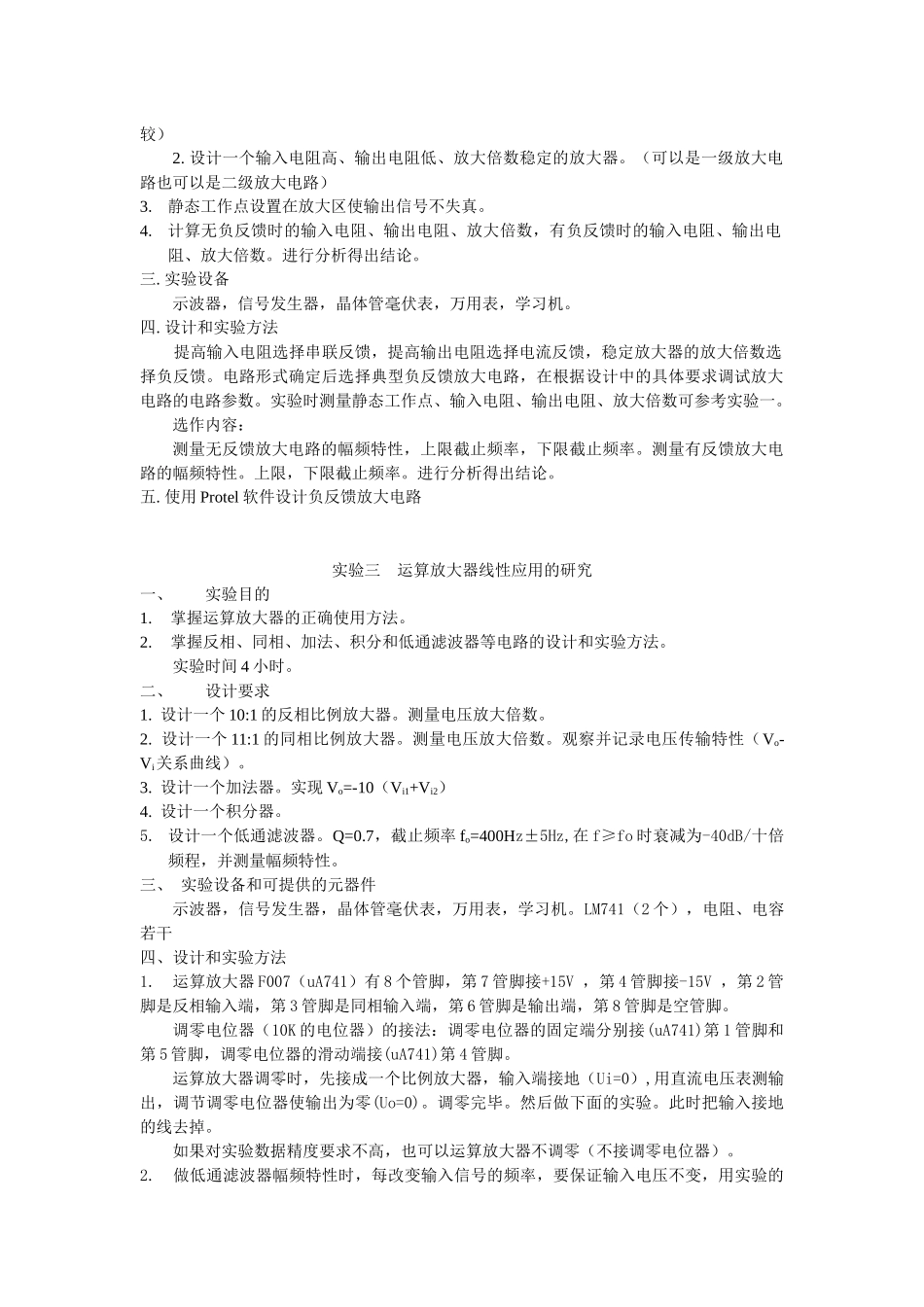

模拟电子技术实验内容的设计要求及设计方法实验一 单管放大电路一．实验目的1.熟悉放大电路的基本工作原理。掌握静态工作点 Q，电压放大倍数 Au，输入电阻 ri,输出电阻 ro 的测量方法。2.了解电路参数变化对静态工作点的影响及放大电路的频率特性的测量方法。3.学习各种仪器的使用方法。实验时间 4 小时。二．设计一个静态工作点稳定的单管放大电路设计要求：静态工作点 Uce=6V Ic=2mA 电源电压 Vc=12V1.选取 Rb1,Rb2,Rc,Re,C1,C2,Ce2.电压放大倍数空载 Au= =100~150 倍有载 Au= =50~75 倍三．实验内容1.测静态工作点 Uce Ic。2.测动态参数：加输入信号电压 Us=50-100mV f=1KHz 正弦波。用示波器观察输出波形 Uo，在不失真的条件下用晶体管毫伏表测量： Us Ui Uo Uol Uo—不加负载 Rl 时输出电压 Uol—加负载 Rl 时输出电压3. 计算： Au= Uo/ Ui (无载) Au’= Uol/ Ui (有载) ro=(Uo/Uol-1) Rl四．深入的内容1.信号源的频率 1KHz,Us 保持不变，定性观察 Rb1.Rc.RL 的变化对静态工作点的影响，对 Au 和波形失真的影响，条件分别如下：（a）Rb1 变化时，Rc、RL 保持原来的数值不变。（b）Rc 变化时，Rb1、RL 保持原来的数值不变。（c）RL 变化时，Rb1、Rc 保持原来的数值不变。2.测量电路的幅频特性 幅频特性是指输入信号的频率和输出电压的关系曲线。保持信号源 Us 的幅度不变，改变信号源 Us 的频率 f，用晶体管毫伏表测量输出电压 Uol。五．设计和实验方法1.在设计静态工作点稳定的放大电路参数时应保证满足 I2≥10Ib,Vb≥（3-5）Ube 条件。2.在做实验之前做好准备工作：检查每一根导线是否导通；检查三极管的好坏；测量各电阻的阻值，检查可调电阻（100K 的电位器）的阻值是否可调，注意测量电阻的阻值时不能在电路里测量电阻，更不能在电路通电的状态下测量电阻；检查电容的好坏，可用万用表电容挡测量各电容的电容值，大容量的电容（电解电容）可用万用表电阻挡测量其充放电的过程，有充放电的过程说明电容是好的；检查学习机上的电源是否是 12V；用示波器检查信号发生器是否输出正弦信号。3.正确接线，注意电解电容正负极性不要接错。4.测量静态工作点时不要加入正弦输入信号，用万用表 20V 直流电压挡测量静态工作点。放大电路加入正弦输入信号用示波器观察输出波形 Uo 是否失真，在不失真的条件下用晶体管毫伏表测量 Us 、Ui 、Uo 、Uol，注意输入信号的地线...
