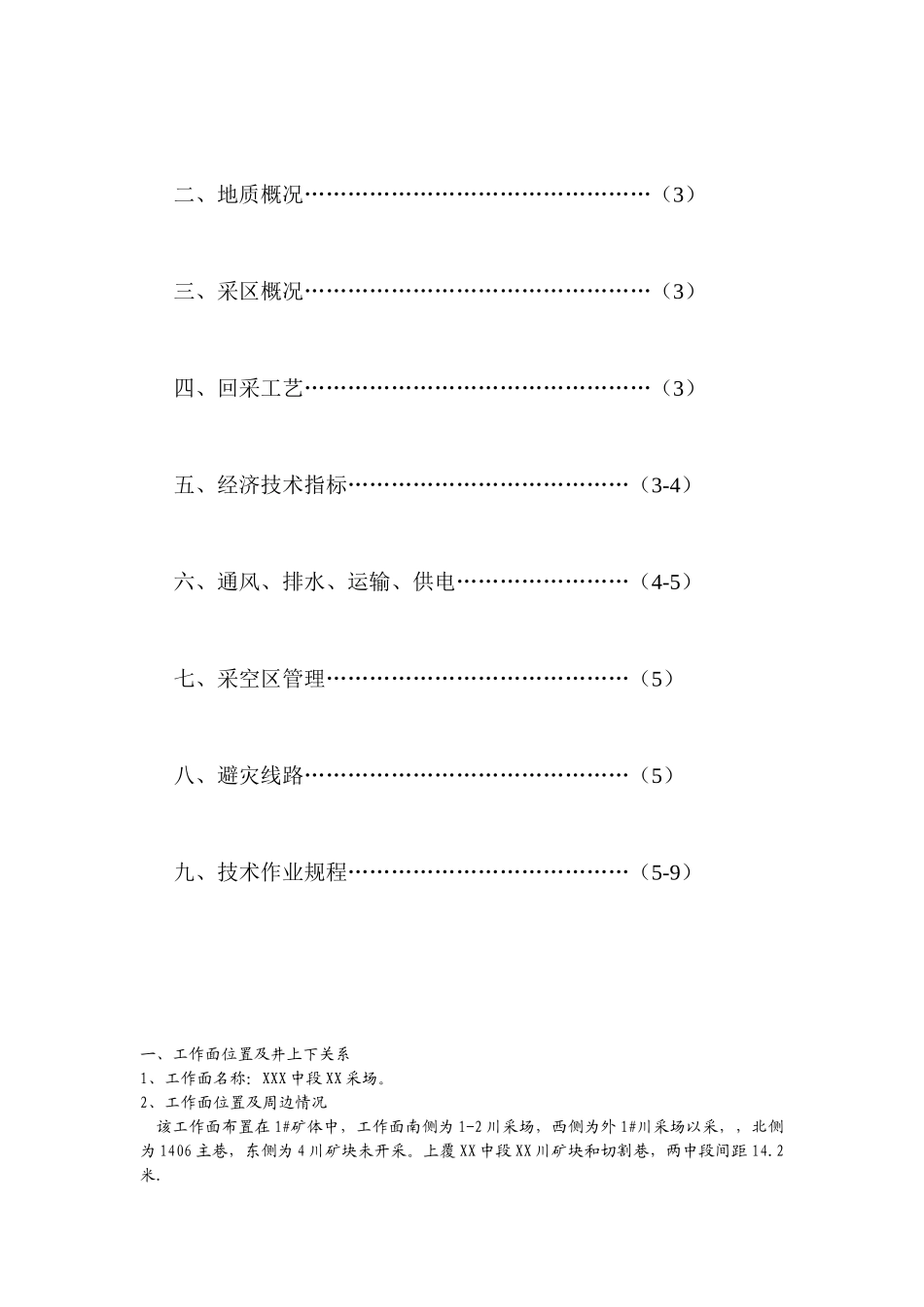

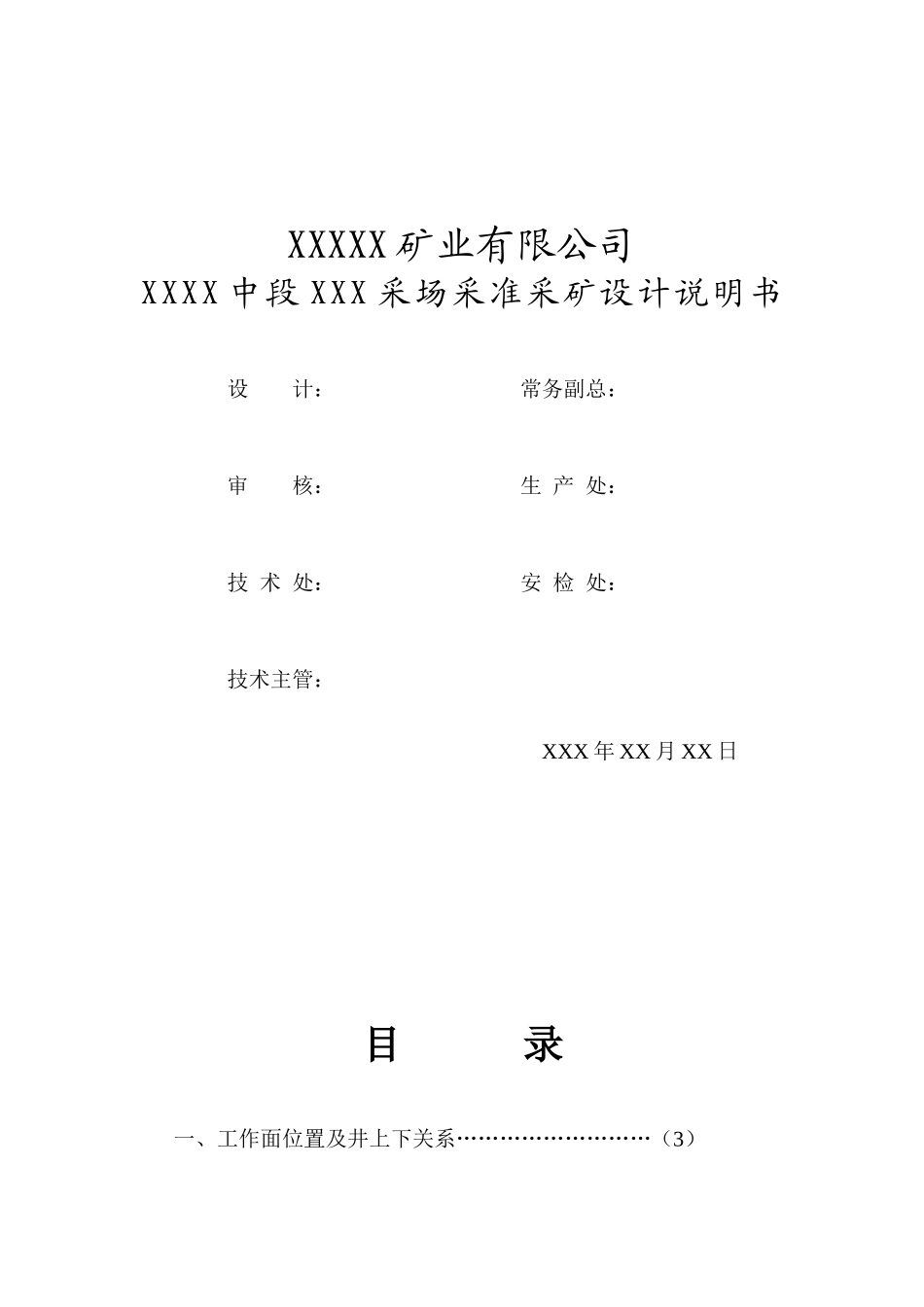

XXXXX 矿业有限公司XXXX 中段 XXX 采场采准采矿设计说明书设 计: 常务副总:审 核: 生 产 处:技 术 处: 安 检 处:技术主管: XXX 年 XX 月 XX 日目 录一、工作面位置及井上下关系………………………(3)二、地质概况…………………………………………(3)三、采区概况…………………………………………(3)四、回采工艺…………………………………………(3)五、经济技术指标…………………………………(3-4)六、通风、排水、运输、供电……………………(4-5)七、采空区管理……………………………………(5) 八、避灾线路………………………………………(5)九、技术作业规程…………………………………(5-9)一、工作面位置及井上下关系1、工作面名称:XXX 中段 XX 采场。2、工作面位置及周边情况该工作面布置在 1#矿体中,工作面南侧为 1-2 川采场,西侧为外 1#川采场以采,,北侧为 1406 主巷,东侧为 4 川矿块未开采。上覆 XX 中段 XX 川矿块和切割巷,两中段间距 14.2米.3、井上下关系XX 中段 XX 采场回采工作面,地面无建筑及其它固定设施,开采对地面无较大影响。 二、地质概况1、水文地质 本矿主要矿体位于当地侵蚀基准面以上,附近无地表水体。矿床主要充水因素为风化裂隙含水带,属于裂隙充水矿床其富水性弱。大气降水是唯一地下水补给来源,故水文地质条件简单。按充水矿床勘探复杂程度属于第 1 类型,即水文地质条件简单矿床.2、采区地质 三、采区概况本浅孔采场矿块布置在矿体界线边缘为探矿增储区,矿体的赋存条件及客观因素等原因,同时又存在一定的开采局限性,故采场采高以采至上部围岩为准本采场为 XXX 中段各川整体矿块采用中深孔爆破的前期落矿创造自由面和补偿空间。本采场整个过程为一小型矿块的开采。根据采矿方法自身要素及工人对采矿方法的熟练操作程度,故决定矿房采用无底柱浅孔留矿法。矿(间)柱采用中深孔回采。矿块结构参数 本次设计矿块的划分以 XXX 为一个采场,矿房沿走向布置,采场留有 3m 间柱,间柱内布置两人行天井,在天井内分别向采场送联络道既采矿入口和通风口,人行天井规格1.2m×1.6m,联络道规格 1.2×1.8m。四、回采工艺凿岩→爆破→通风→处理浮石→二次破碎→出渣→凿岩五、经济技术指标1、损失率:矿体损失为间柱损失,为暂时损失。间柱:7×5×5×9.1×2.6﹦4140.5(T)2、贫化率控制在 10%以内。3、采切比:792÷18376.8...
