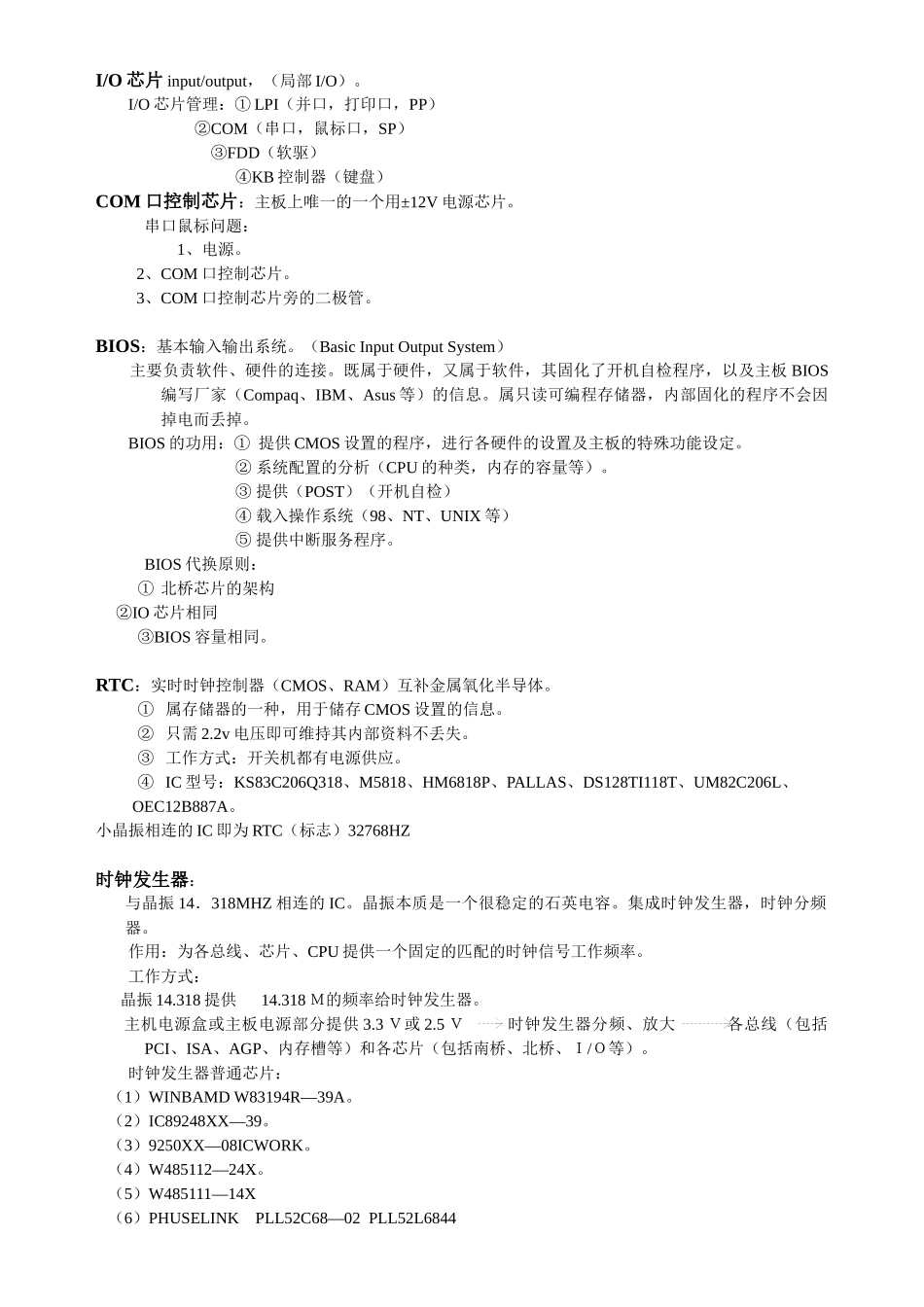

主板芯片级维修技术资料一 主板各芯片的功能及名词解释主板芯片组（chipset）(pciset) ：分为南桥和北桥南桥（主外）：即系统 I/O 芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA 控制器。功能如下：1)PCI、ISA 与 IDE 之间的通道。2)PS/2 鼠标控制。 （间接属南桥管理，直接属 I/O 管理）3)KB 控制（keyboard）。(键盘)4)USB 控制。（通用串行总线）5)SYSTEM CLOCK 系统时钟控制。6)I/O 芯片控制。7)ISA 总线。8)IRQ 控制。（中断请求）9)DMA 控制。（直接存取）10) RTC 控制。11) IDE 的控制。南桥的连接：ISA—PCICPU—外设之间的桥梁内存—外存北桥（主内）：系统控制芯片，主要负责 CPU 与内存、CPU 与 AGP 之间的通信。掌控项目多为高速设备，如：CPU、Host Bus。后期北桥集成了内存控制器、Cache 高速控制器；功能如下：① CPU 与内存之间的交流。② Cache 控制。③ AGP 控制（图形加速端口）④ PCI 总线的控制。⑤ CPU 与外设之间的交流。⑥ 支持内存的种类及最大容量的控制。（标示出主板的档次）内存控制器：决定是否读内存（高档板集成于北桥）。586FX 82438FX VX 82438VXCache：高速缓冲存储器。（1）、high—speed 高速（2）、容量小主要用于 CPU 与内存北桥之间加速（坏时死机，把高速缓冲关掉）CPU Cache内 存I/O 芯片 input/output，（局部 I/O）。I/O 芯片管理：① LPI（并口，打印口，PP） COM②（串口，鼠标口，SP） FDD③（软驱）KB④控制器（键盘）COM 口控制芯片：主板上唯一的一个用±12V 电源芯片。串口鼠标问题：1、电源。 2、COM 口控制芯片。 3、COM 口控制芯片旁的二极管。 BIOS：基本输入输出系统。（Basic Input Output System） 主要负责软件、硬件的连接。既属于硬件，又属于软件，其固化了开机自检程序，以及主板 BIOS编写厂家（Compaq、IBM、Asus 等）的信息。属只读可编程存储器，内部固化的程序不会因掉电而丢掉。BIOS 的功用：① 提供 CMOS 设置的程序，进行各硬件的设置及主板的特殊功能设定。 ② 系统配置的分析（CPU 的种类，内存的容量等）。 ③ 提供（POST）（开机自检） ④ 载入操作系统（98、NT、UNIX 等） ⑤ 提供中断服务程序。BIOS 代换原则： ① 北桥芯片的架构 IO②芯片相同BIOS③容量相同。RTC：实时时钟控制器（CMOS、RAM）互补金属氧化半导体。① 属存储器的一种，用于储存 CMOS...
