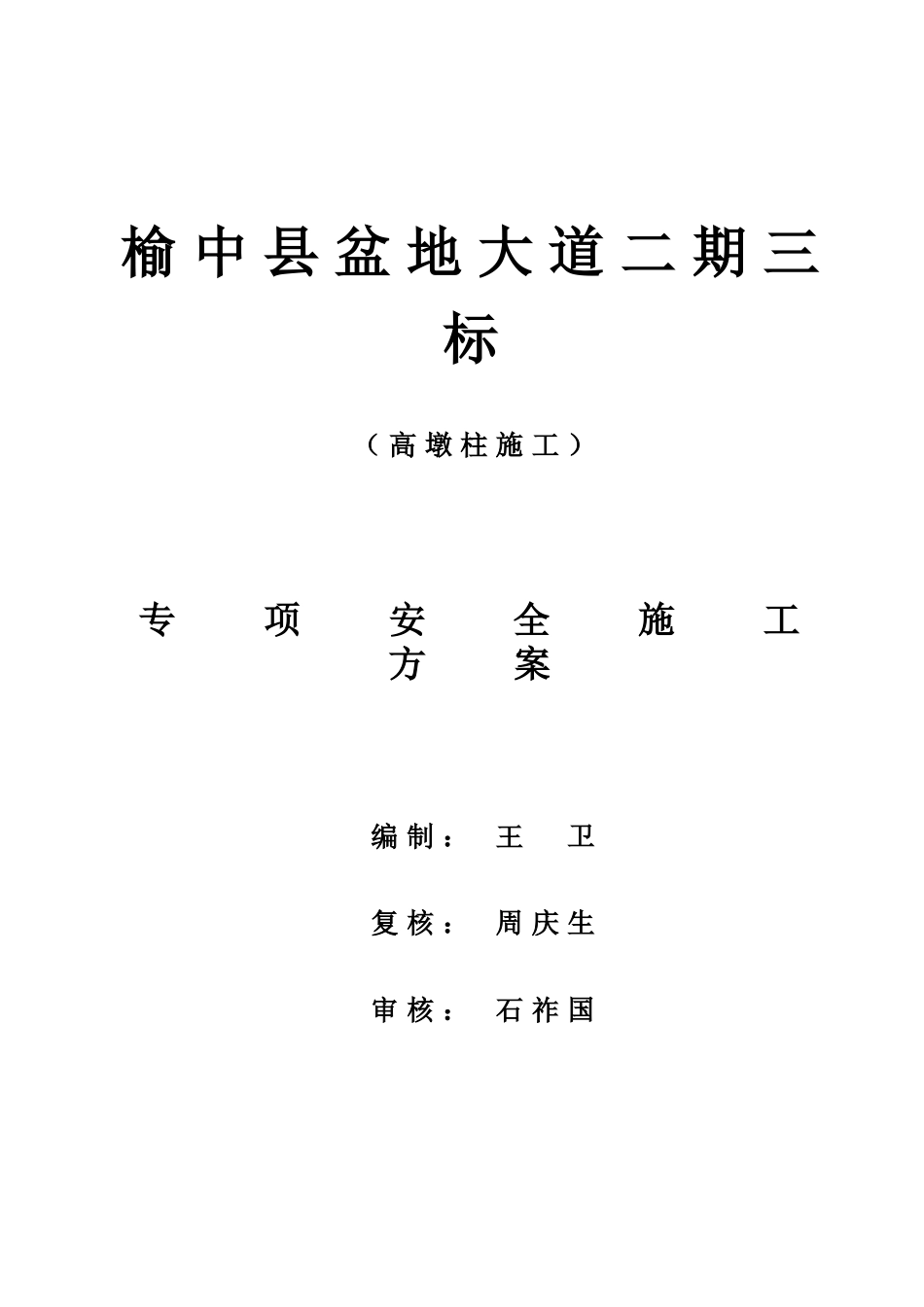

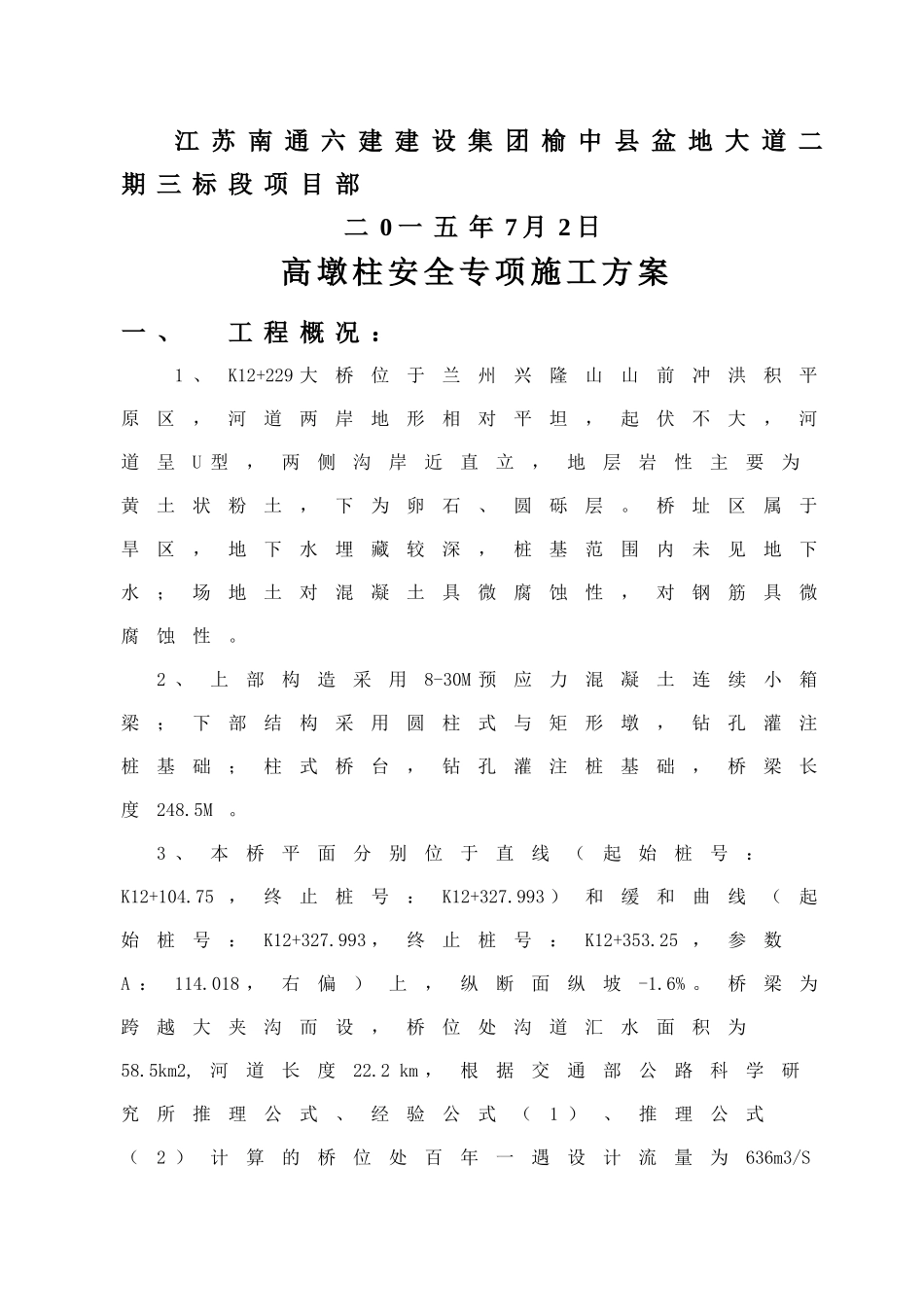

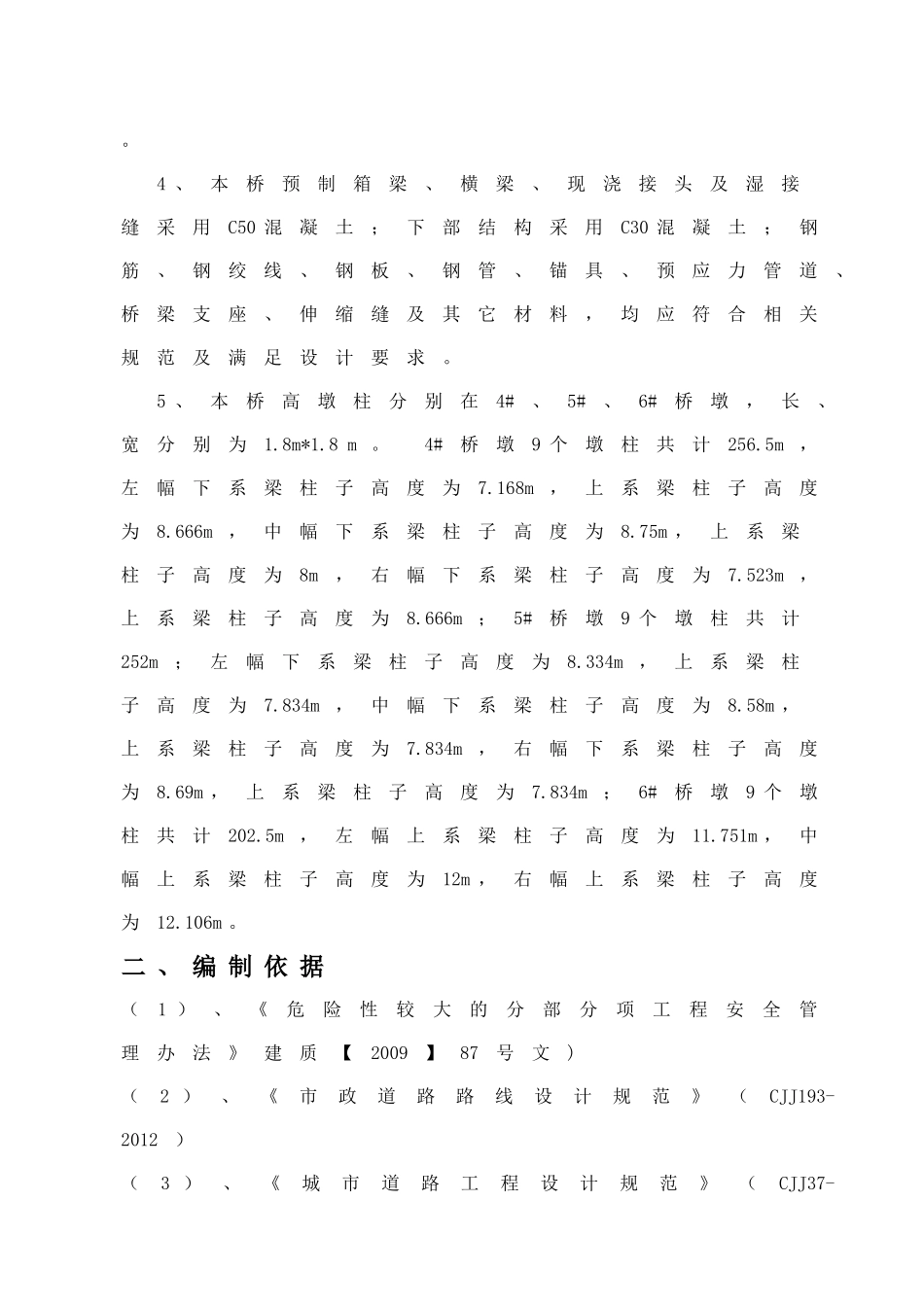

榆 中 县 盆 地 大 道 二 期 三标（ 高 墩 柱 施 工 ）专 项 安 全 施 工 方 案编 制 ： 王 卫 复 核 ： 周 庆 生审 核 ： 石 祚 国江 苏 南 通 六 建 建 设 集 团 榆 中 县 盆 地 大 道 二期 三 标 段 项 目 部二 0 一 五 年 7 月 2 日高墩柱安全专项施工方案一 、工 程 概 况 ：1 、K12+229 大桥位于兰州兴隆山山前冲洪积平原区，河道两岸地形相对平坦，起伏不大，河道呈U 型，两侧沟岸近直立，地层岩性主要为黄土状粉土，下为卵石、圆砾层。桥址区属于旱区，地下水埋藏较深，桩基范围内未见地下水；场地土对混凝土具微腐蚀性，对钢筋具微腐蚀性。2 、上部构造采用8-30M 预应力混凝土连续小箱梁；下部结构采用圆柱式与矩形墩，钻孔灌注桩基础；柱式桥台，钻孔灌注桩基础，桥梁长度248.5M。3 、本桥平面分别位于直线（起始桩号：K12+104.75 ，终止桩号：K12+327.993 ）和缓和曲线（起始桩号：K12+327.993 ，终止桩号：K12+353.25 ，参数A ：114.018 ，右偏）上，纵断面纵坡-1.6% 。桥梁为跨越大夹沟而设，桥位处沟道汇水面积为58.5km2, 河道长度22.2 km ，根据交通部公路科学研究所推理公式、经验公式（1 ）、推理公式（2 ）计算的桥位处百年一遇设计流量为636m3/S。4 、本桥预制箱梁、横梁、现浇接头及湿接缝采用C50 混凝土；下部结构采用C30 混凝土；钢筋、钢绞线、钢板、钢管、锚具、预应力管道、桥梁支座、伸缩缝及其它材料，均应符合相关规范及满足设计要求。5 、本桥高墩柱分别在4#、5#、6#桥墩，长、宽分别为1.8m*1.8 m 。 4#桥墩9 个墩柱共计256.5m，左幅下系梁柱子高度为7.168m，上系梁柱子高度为8.666m，中幅下系梁柱子高度为8.75m ，上系梁柱子高度为8m，右幅下系梁柱子高度为7.523m，上系梁柱子高度为8.666m；5#桥墩9 个墩柱共计252m；左幅下系梁柱子高度为8.334m，上系梁柱子高度为7.834m，中幅下系梁柱子高度为8.58m ，上系梁柱子高度为7.834m，右幅下系梁柱子高度为8.69m ，上系梁柱子高度为7.834m；6#桥墩9 个墩柱共计202.5m，左幅上系梁柱子高度为11.751m ，中幅上系梁柱子高度为12m ，右幅上系梁柱子高度为12.106m 。二 、 编 制 依 据（1 ）、《危险性较大的分部分项工程安全管理办法》建质【2009】87号文)（2 ）、《市政道路路线设计规范》（CJJ193-2012）（3 ）、《城市道路工程设计规范》（CJJ37-201...
