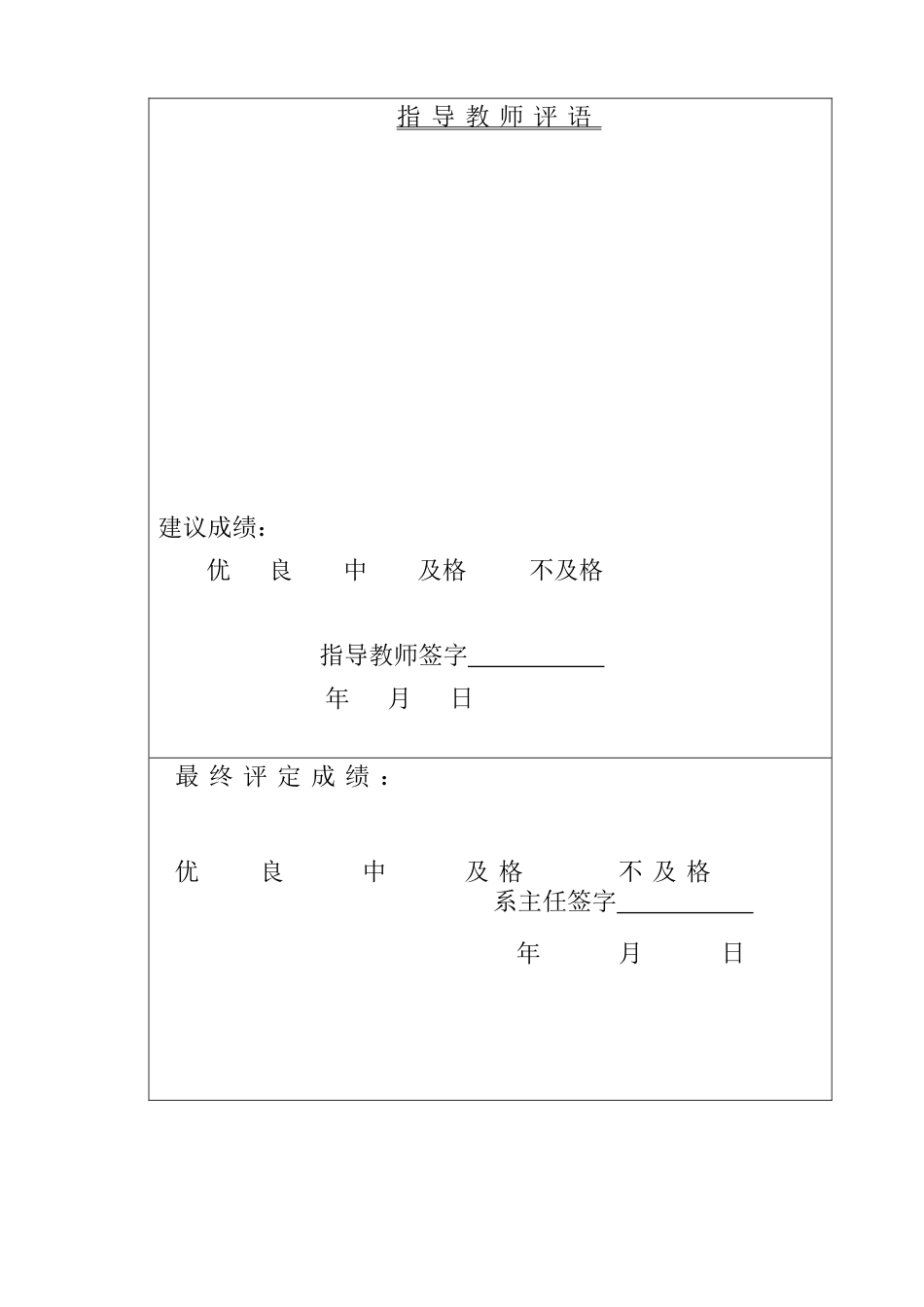

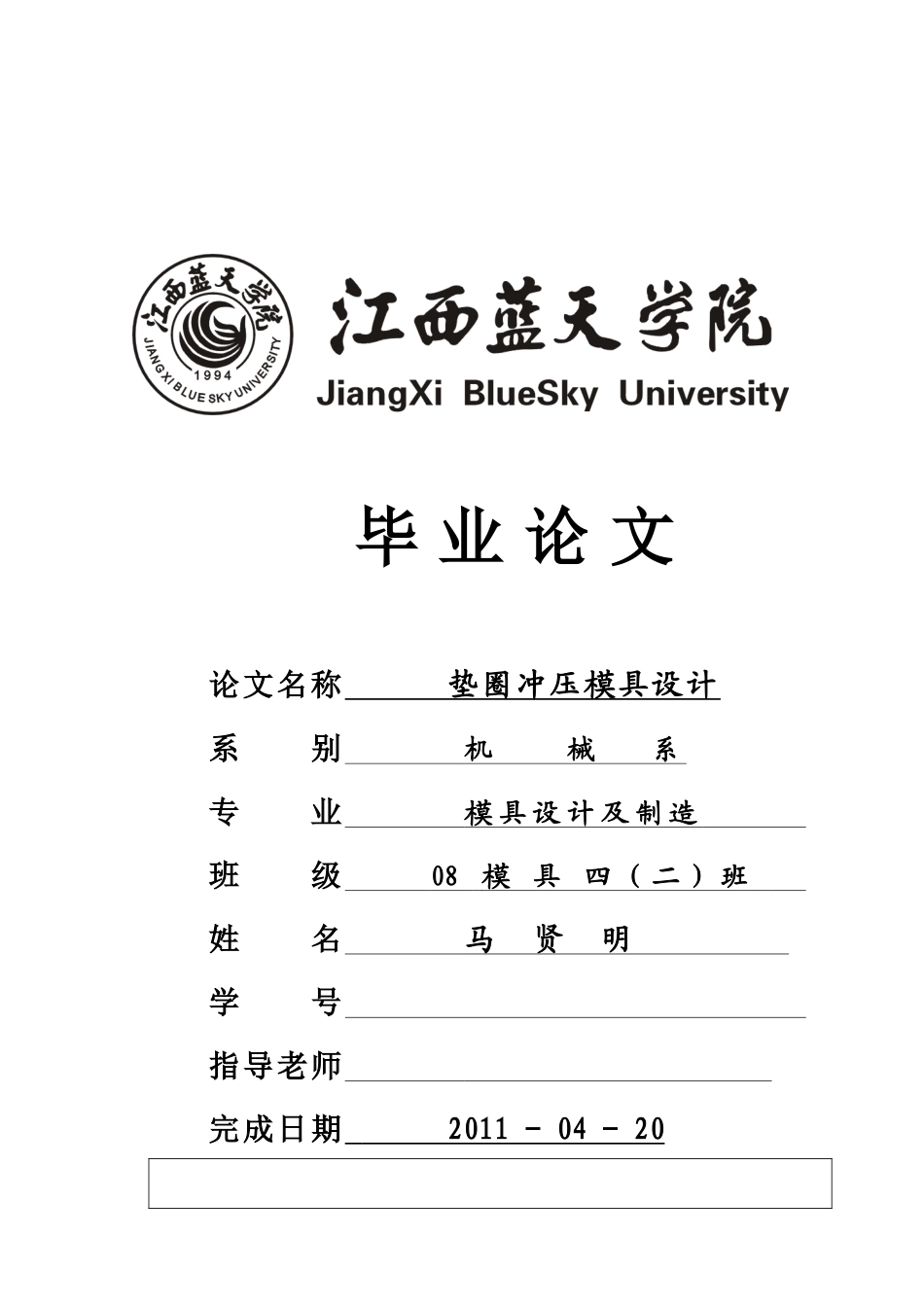

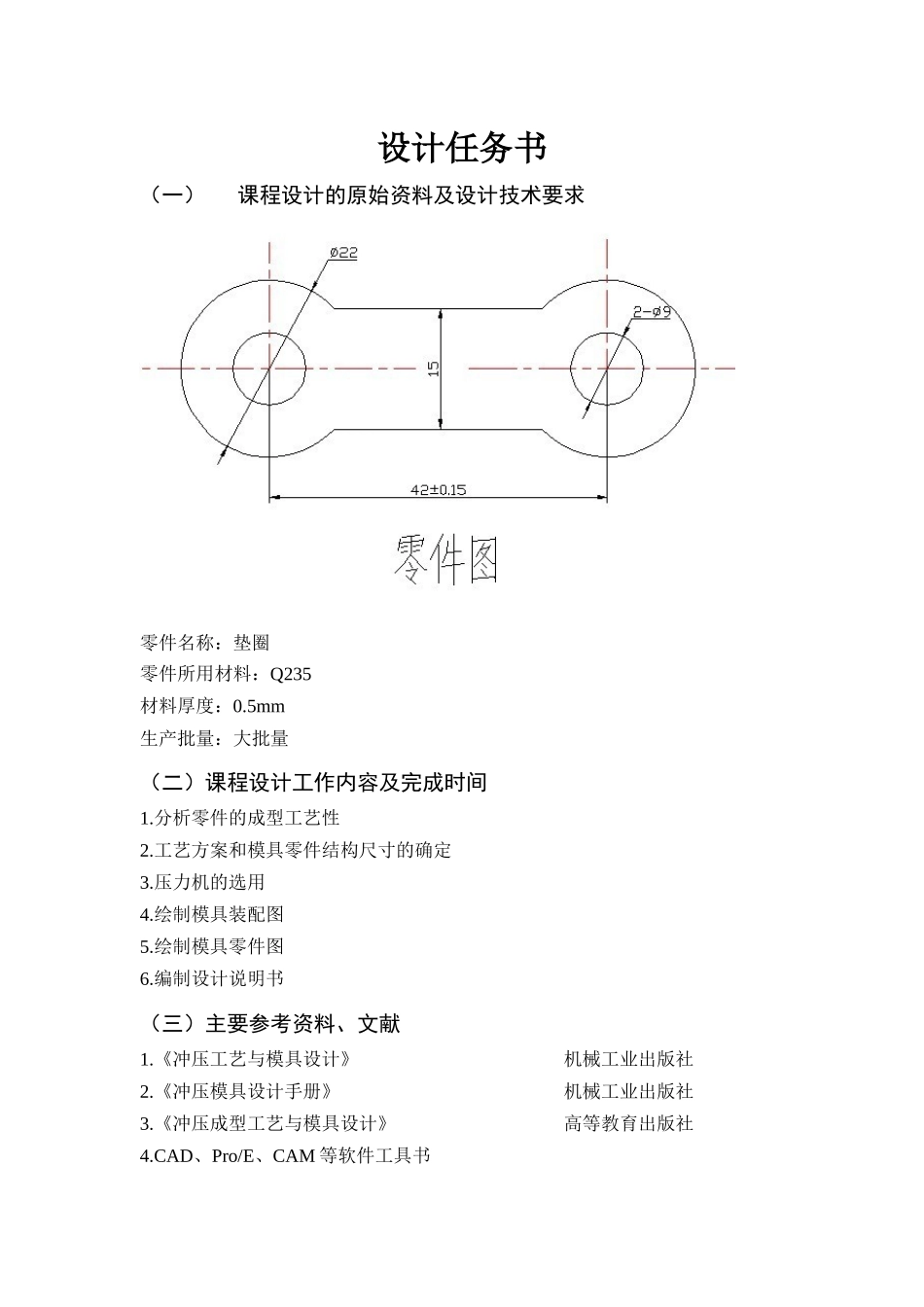

毕 业 论 文论文名称 垫圈冲压模具设计 系 别 机 械 系 专 业 模 具 设 计 及 制 造 班 级 08 模 具 四 （ 二 ） 班 姓 名 马 贤 明 学 号 指导老师 完成日期 2011 - 04 - 20 指 导 教 师 评 语建议成绩：优 良 中 及格 不及格 指导教师签字 年 月 日最 终 评 定 成 绩 ：优 良 中 及 格 不 及 格系主任签字 年 月 日设计任务书（一）课程设计的原始资料及设计技术要求零件名称：垫圈零件所用材料：Q235材料厚度：0.5mm生产批量：大批量（二）课程设计工作内容及完成时间1.分析零件的成型工艺性2.工艺方案和模具零件结构尺寸的确定3.压力机的选用4.绘制模具装配图5.绘制模具零件图6.编制设计说明书（三）主要参考资料、文献1.《冲压工艺与模具设计》 机械工业出版社2.《冲压模具设计手册》 机械工业出版社3.《冲压成型工艺与模具设计》 高等教育出版社4.CAD、Pro/E、CAM 等软件工具书5.机械制图、公差、金属材料与热处理等书 冲裁模具设计计算说明书 一、冲压工艺介绍 冲压工艺是塑性加工的基本加工方法之一。它主要用于加工板料零件，所以有时也叫板料冲压。冲压不仅可以加工金属板料，而且也可以加工非金属板料。冲压加工时，板料在模具的作用下，于其内部产生使之变形的内力。当内力的作用达到一定程度时，板料毛胚或毛胚的某个部位便会产生与内力的作用性质相对应的变形，从而获得一定的形状，尺寸和 性能的零件。 冲压生产靠模具与设备完成加工过程，所以它的生产效率高，而且由于操作简便，也便于实现机械化和自动化。 利用模具加工，可以获得其他加工方法所不能或难以制造的，形状复杂的零件。 冲压产品的尺寸精度是由模具保证的，所以质量稳定，一般不需要经过机械加工便可以使用。 冲压加工一般不需要加热毛胚，也不像切削加工那样大量的切削材料，所以它不但节能，而且节约材料。冲压产品的表面质量比较好，使用的原材料是冶金工厂大量生产的轧制板料或带料，在冲压过程中材料表面而不受破坏。 因此，冲压工艺是一种产品质量好而且成本低的加工工艺。用它生产的产品一般还具有重量轻且刚性好的特点。 冲压加工在汽车、拖拉机、电机、电器、仪器、仪表、各种民用轻工产品以及航空、航天和兵工等的生产方面占据十分重要的地位。现代各种先进工业化国家的冲压生产都是十分发达的。在我 国的现代化建设进程中，冲压生产占有重要的地位。 当今，随...
