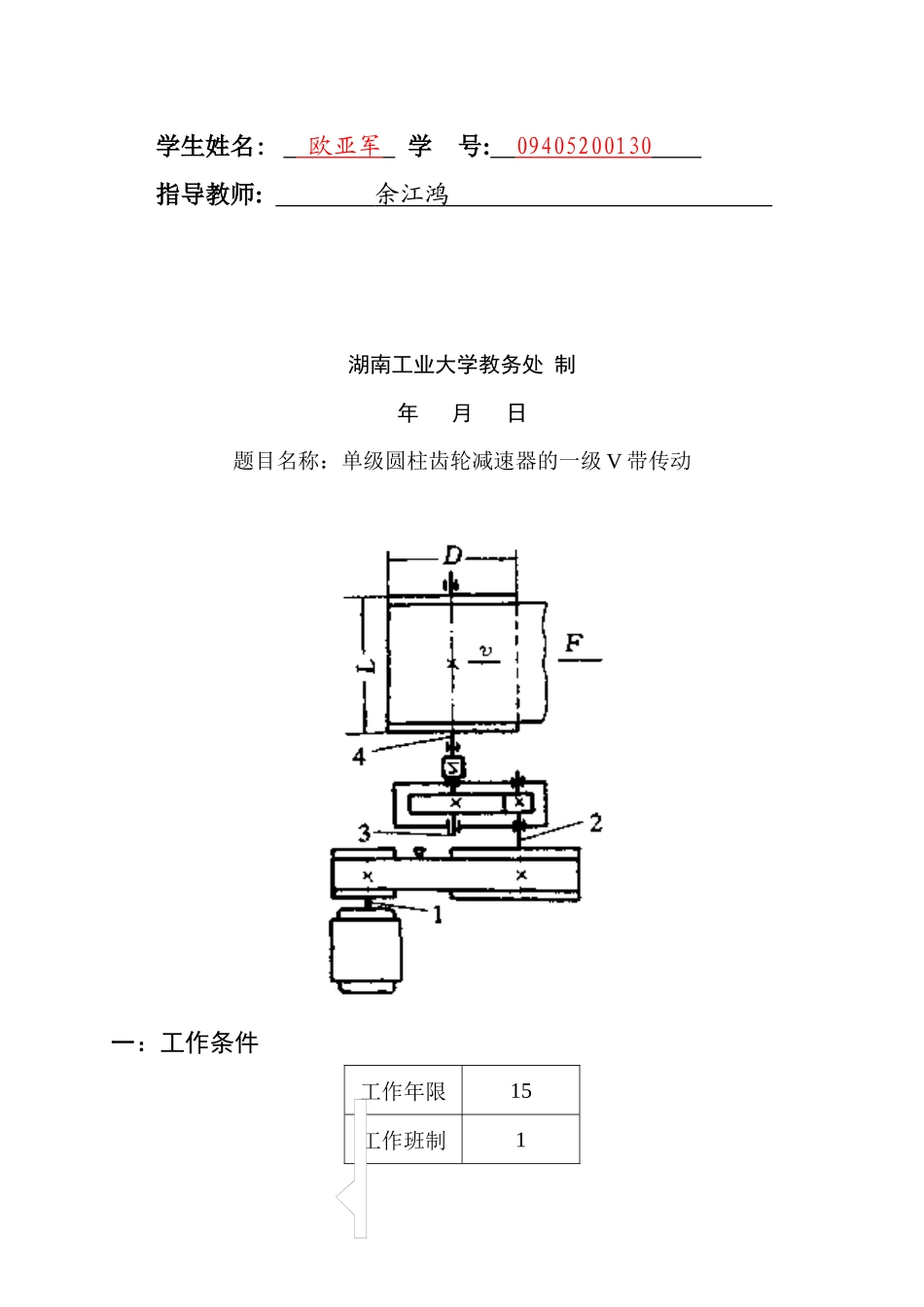

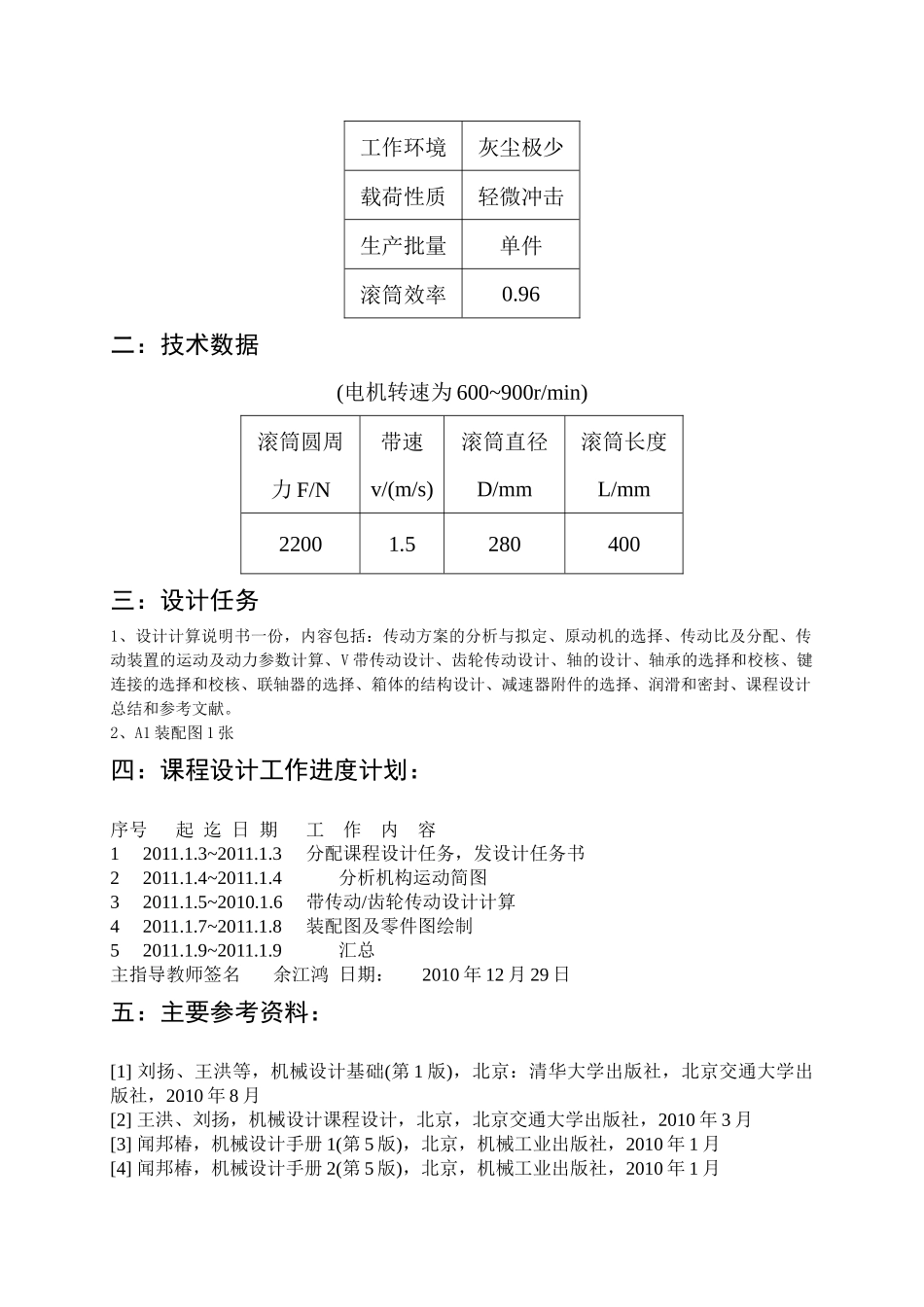

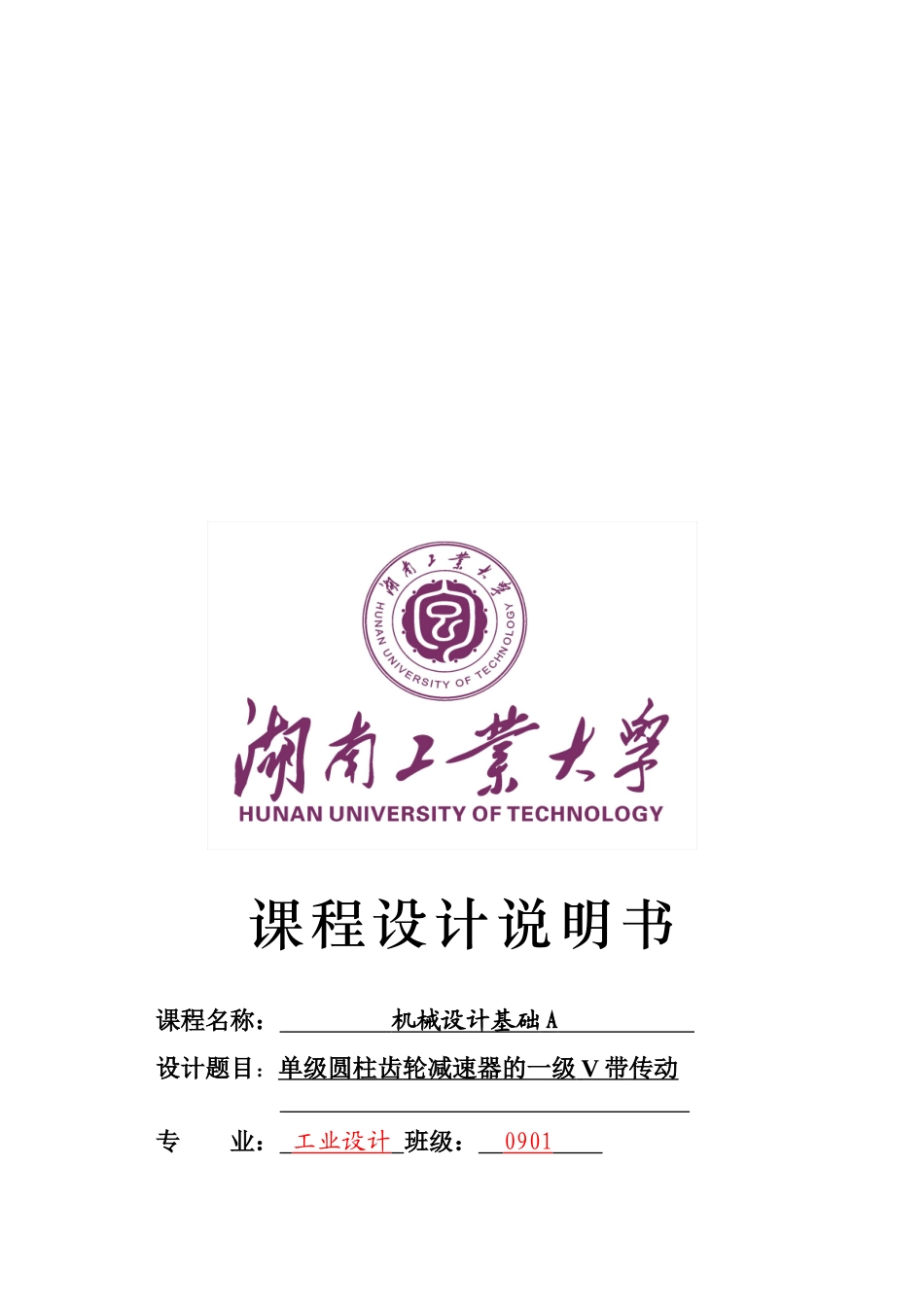

课程设计说明书 课程名称： 机械设计基础 A 设计题目：单级圆柱齿轮减速器的一级 V 带传动 专 业： 工业设计 班级： 0901 学生姓名: 欧亚军 学 号: 09405200130 指导教师: 余江鸿 湖南工业大学教务处 制年 月 日题目名称：单级圆柱齿轮减速器的一级 V 带传动一：工作条件工作年限15工作班制1工作环境灰尘极少载荷性质轻微冲击生产批量单件滚筒效率0.96二：技术数据(电机转速为 600~900r/min)滚筒圆周力 F/N带速v/(m/s)滚筒直径D/mm滚筒长度L/mm22001.5280400三：设计任务1、设计计算说明书一份，内容包括：传动方案的分析与拟定、原动机的选择、传动比及分配、传动装置的运动及动力参数计算、V 带传动设计、齿轮传动设计、轴的设计、轴承的选择和校核、键连接的选择和校核、联轴器的选择、箱体的结构设计、减速器附件的选择、润滑和密封、课程设计总结和参考文献。2、A1 装配图 1 张四：课程设计工作进度计划：序号起 迄 日 期工 作 内 容12011.1.3~2011.1.3分配课程设计任务，发设计任务书22011.1.4~2011.1.4分析机构运动简图32011.1.5~2010.1.6带传动/齿轮传动设计计算42011.1.7~2011.1.8装配图及零件图绘制52011.1.9~2011.1.9汇总主指导教师签名余江鸿 日期： 2010 年 12 月 29 日五：主要参考资料：[1] 刘扬、王洪等，机械设计基础(第 1 版)，北京：清华大学出版社，北京交通大学出版社，2010 年 8 月[2] 王洪、刘扬，机械设计课程设计，北京，北京交通大学出版社，2010 年 3 月[3] 闻邦椿，机械设计手册 1(第 5 版)，北京，机械工业出版社，2010 年 1 月[4] 闻邦椿，机械设计手册 2(第 5 版)，北京，机械工业出版社，2010 年 1 月目 录一、拟定传动方案···························5二、选择电动机····························6三、传动装置总传动比及其分配·····················7四、传动装置的运动及动力参数计算···················8五、V 带传动设计···························10六、轴的设计·····························13七、键连接的选择和校核························14八、课程设计总结和参考文献······················15一、拟定传动方案...
