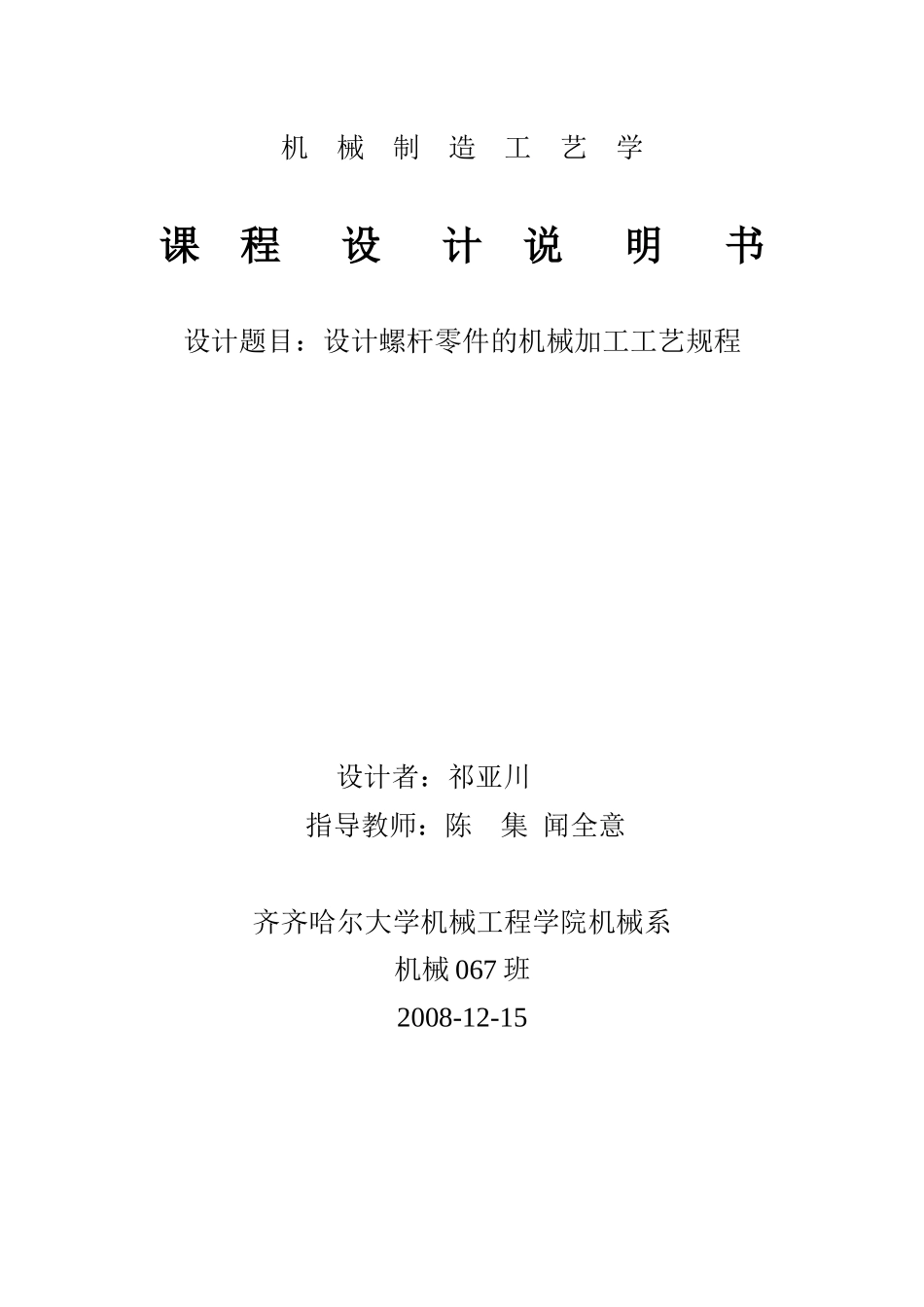

机械设计工艺学设计_第1页
1/11

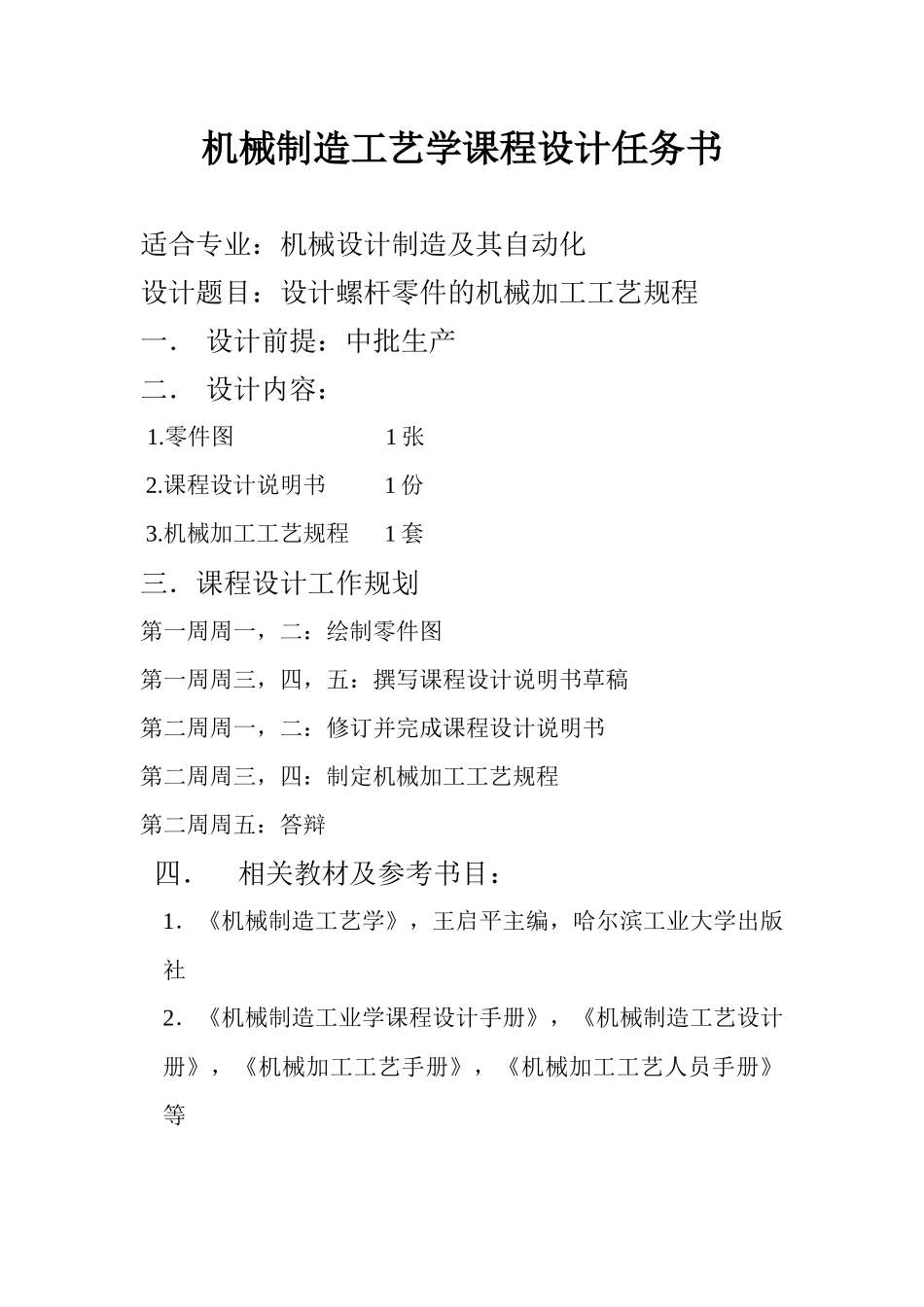

机械设计工艺学设计_第2页
2/11

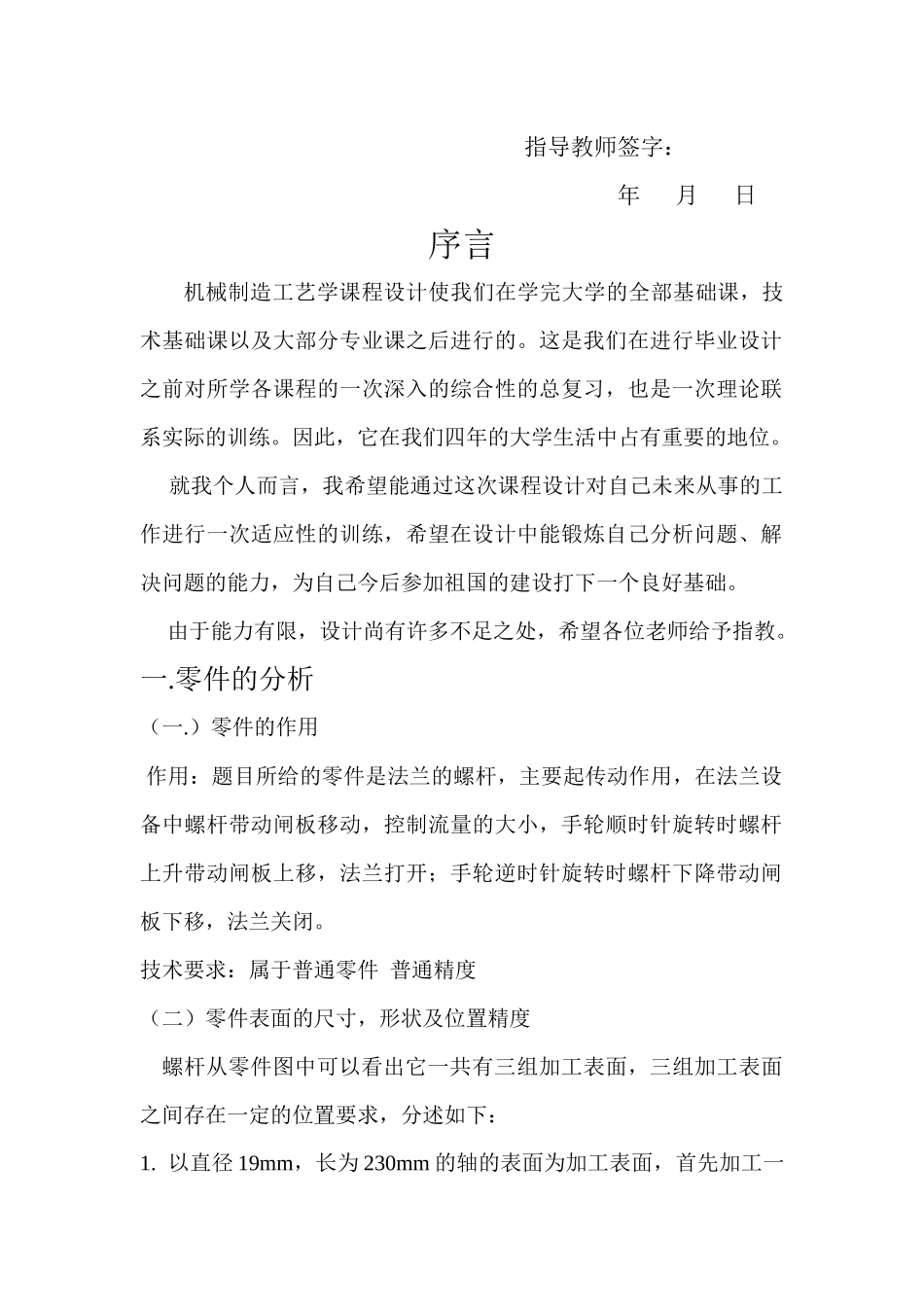

机械设计工艺学设计_第3页
3/11
机 械 制 造 工 艺 学课 程 设 计 说 明 书设计题目:设计螺杆零件的机械加工工艺规程设计者:祁亚川 指导教师:陈 集 闻全意 齐齐哈尔大学机械工程学院机械系机械 067 班2008-12-15机械制造工艺学课程设计任务书适合专业:机械设计制造及其自动化设计题目:设计螺杆零件的机械加工工艺规程一. 设计前提:中批生产二. 设计内容: 1.零件图 1 张 2.课程设计说明书 1 份 3.机械加工工艺规程 1 套三.课程设计工作规划第一周周一,二:绘制零件图第一周周三,四,五:撰写课程设计说明书草稿第二周周一,二:修订并完成课程设计说明书第二周周三,四:制定机械加工工艺规程第二周周五:答辩四.相关教材及参考书目:1.《机械制造工艺学》,王启平主编,哈尔滨工业大学出版社2.《机械制造工业学课程设计手册》,《机械制造工艺设计册》,《机械加工工艺手册》,《机械加工工艺人员手册》等指导教师签字:年 月 日序言机械制造工艺学课程设计使我们在学完大学的全部基础课,技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练。因此,它在我们四年的大学生活中占有重要的地位。 就我个人而言,我希望能通过这次课程设计对自己未来从事的工作进行一次适应性的训练,希望在设计中能锻炼自己分析问题、解决问题的能力,为自己今后参加祖国的建设打下一个良好基础。 由于能力有限,设计尚有许多不足之处,希望各位老师给予指教。一.零件的分析(一.)零件的作用 作用:题目所给的零件是法兰的螺杆,主要起传动作用,在法兰设备中螺杆带动闸板移动,控制流量的大小,手轮顺时针旋转时螺杆上升带动闸板上移,法兰打开;手轮逆时针旋转时螺杆下降带动闸板下移,法兰关闭。技术要求:属于普通零件 普通精度(二)零件表面的尺寸,形状及位置精度螺杆从零件图中可以看出它一共有三组加工表面,三组加工表面之间存在一定的位置要求,分述如下:1. 以直径 19mm,长为 230mm 的轴的表面为加工表面,首先加工一个 长 24mm 的 直 径 为 18mm 的 圆 柱 , 如 图 在 加 工 一 个 直 径17mm,长 173mm 的一段圆柱,加工一个直径 10mm,长 10mm的一段圆柱。2. 以直径为 17 mm 的螺杆一端为中心铣削一个宽为 6mm,深为20mm 的键槽,在轴的两段各铣一个宽为 0.5mm,深为 20mm 的平面。3. 在螺杆的一端距...
