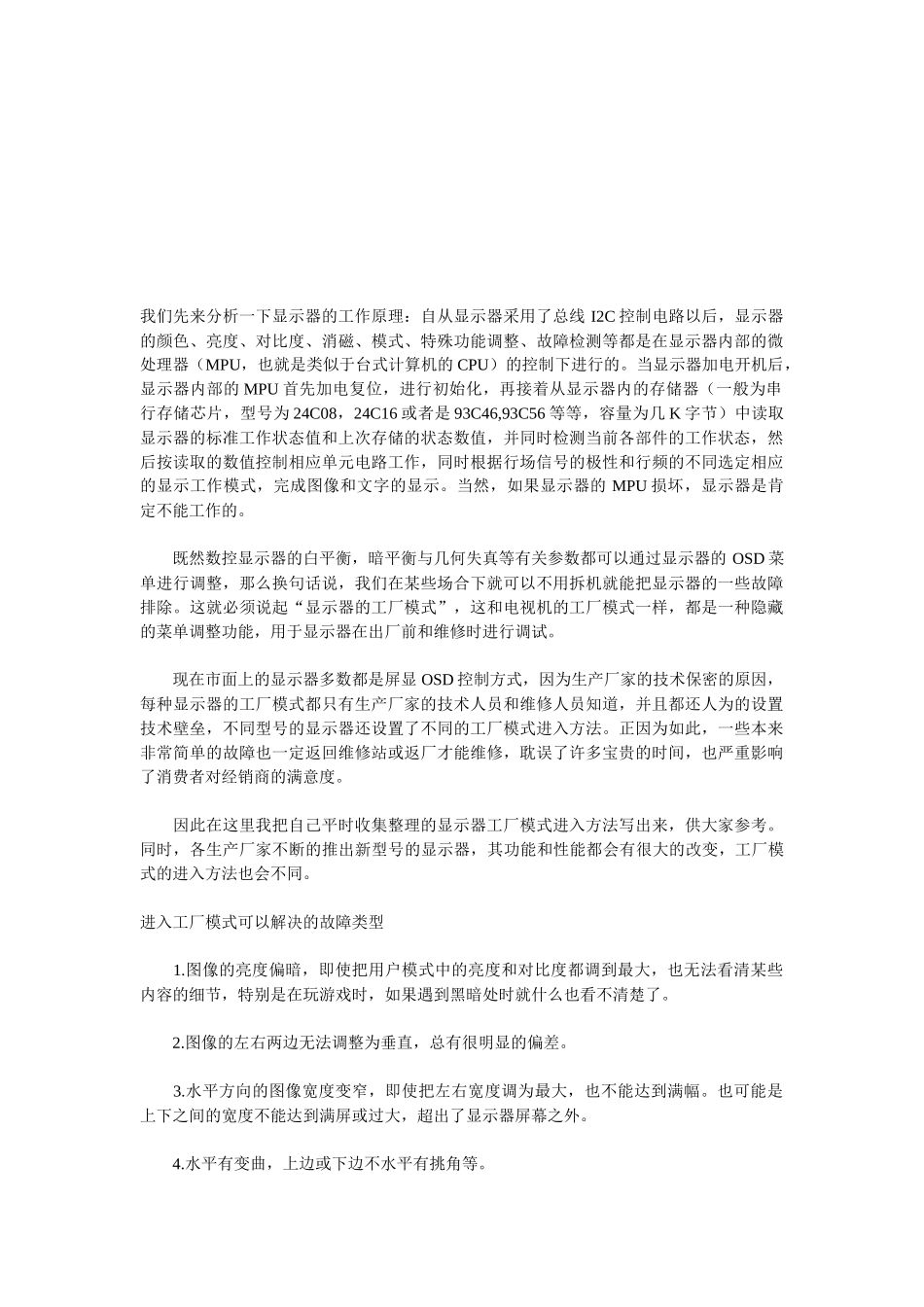

我们先来分析一下显示器的工作原理:自从显示器采用了总线 I2C 控制电路以后,显示器的颜色、亮度、对比度、消磁、模式、特殊功能调整、故障检测等都是在显示器内部的微处理器(MPU,也就是类似于台式计算机的 CPU)的控制下进行的。当显示器加电开机后,显示器内部的 MPU 首先加电复位,进行初始化,再接着从显示器内的存储器(一般为串行存储芯片,型号为 24C08,24C16 或者是 93C46,93C56 等等,容量为几 K 字节)中读取显示器的标准工作状态值和上次存储的状态数值,并同时检测当前各部件的工作状态,然后按读取的数值控制相应单元电路工作,同时根据行场信号的极性和行频的不同选定相应的显示工作模式,完成图像和文字的显示。当然,如果显示器的 MPU 损坏,显示器是肯定不能工作的。 既然数控显示器的白平衡,暗平衡与几何失真等有关参数都可以通过显示器的 OSD 菜单进行调整,那么换句话说,我们在某些场合下就可以不用拆机就能把显示器的一些故障排除。这就必须说起“显示器的工厂模式”,这和电视机的工厂模式一样,都是一种隐藏的菜单调整功能,用于显示器在出厂前和维修时进行调试。 现在市面上的显示器多数都是屏显 OSD 控制方式,因为生产厂家的技术保密的原因,每种显示器的工厂模式都只有生产厂家的技术人员和维修人员知道,并且都还人为的设置技术壁垒,不同型号的显示器还设置了不同的工厂模式进入方法。正因为如此,一些本来非常简单的故障也一定返回维修站或返厂才能维修,耽误了许多宝贵的时间,也严重影响了消费者对经销商的满意度。 因此在这里我把自己平时收集整理的显示器工厂模式进入方法写出来,供大家参考。同时,各生产厂家不断的推出新型号的显示器,其功能和性能都会有很大的改变,工厂模式的进入方法也会不同。 进入工厂模式可以解决的故障类型 1.图像的亮度偏暗,即使把用户模式中的亮度和对比度都调到最大,也无法看清某些内容的细节,特别是在玩游戏时,如果遇到黑暗处时就什么也看不清楚了。 2.图像的左右两边无法调整为垂直,总有很明显的偏差。 3.水平方向的图像宽度变窄,即使把左右宽度调为最大,也不能达到满幅。也可能是上下之间的宽度不能达到满屏或过大,超出了显示器屏幕之外。 4.水平有变曲,上边或下边不水平有挑角等。 5.图像在某一色温下颜色明显偏向某一种颜色,改变色温时有的色温下图像显示正常。 6.用户模式中的某一菜单功能不能使用,如消磁,锁定键盘等。 7.图...
