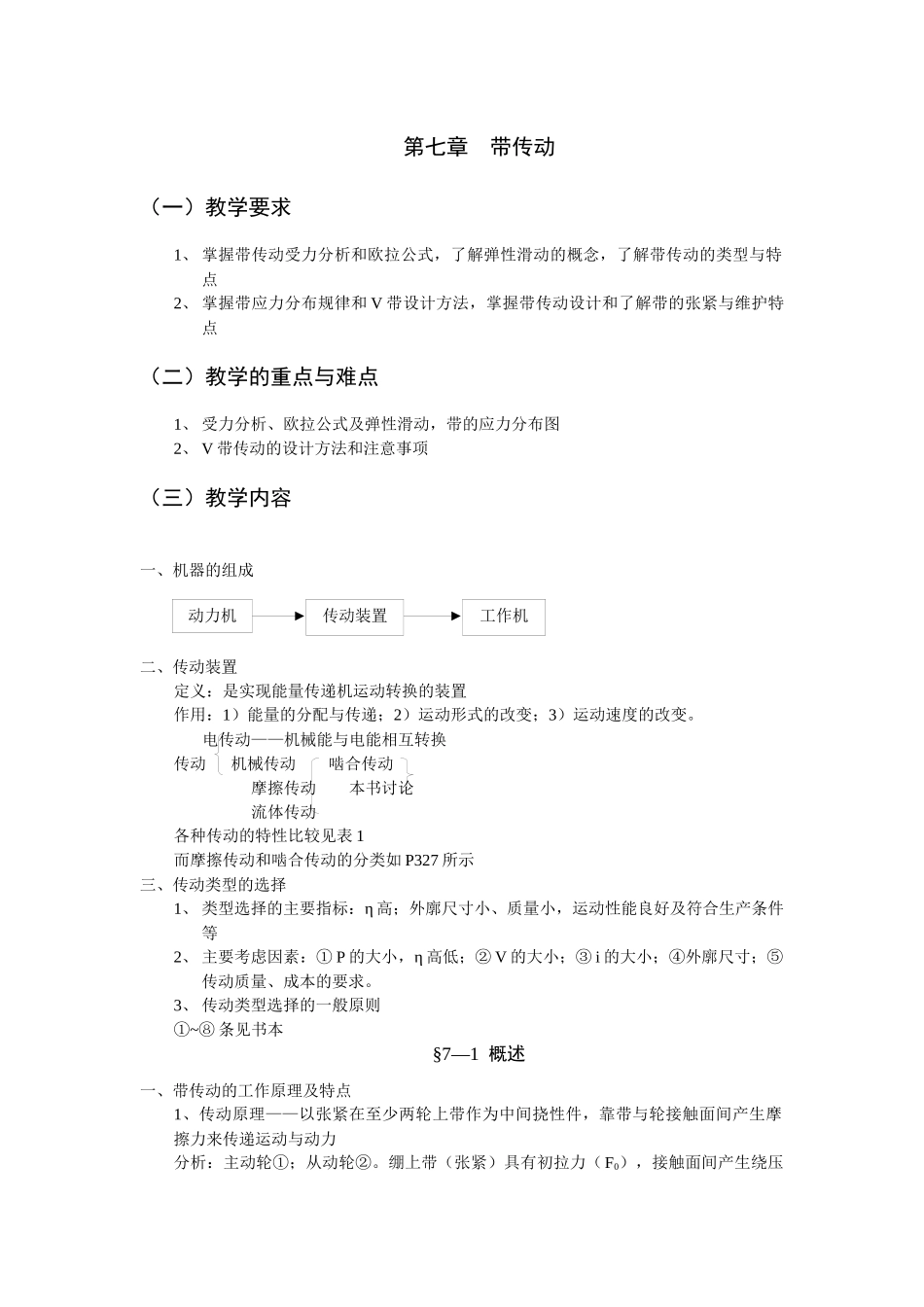

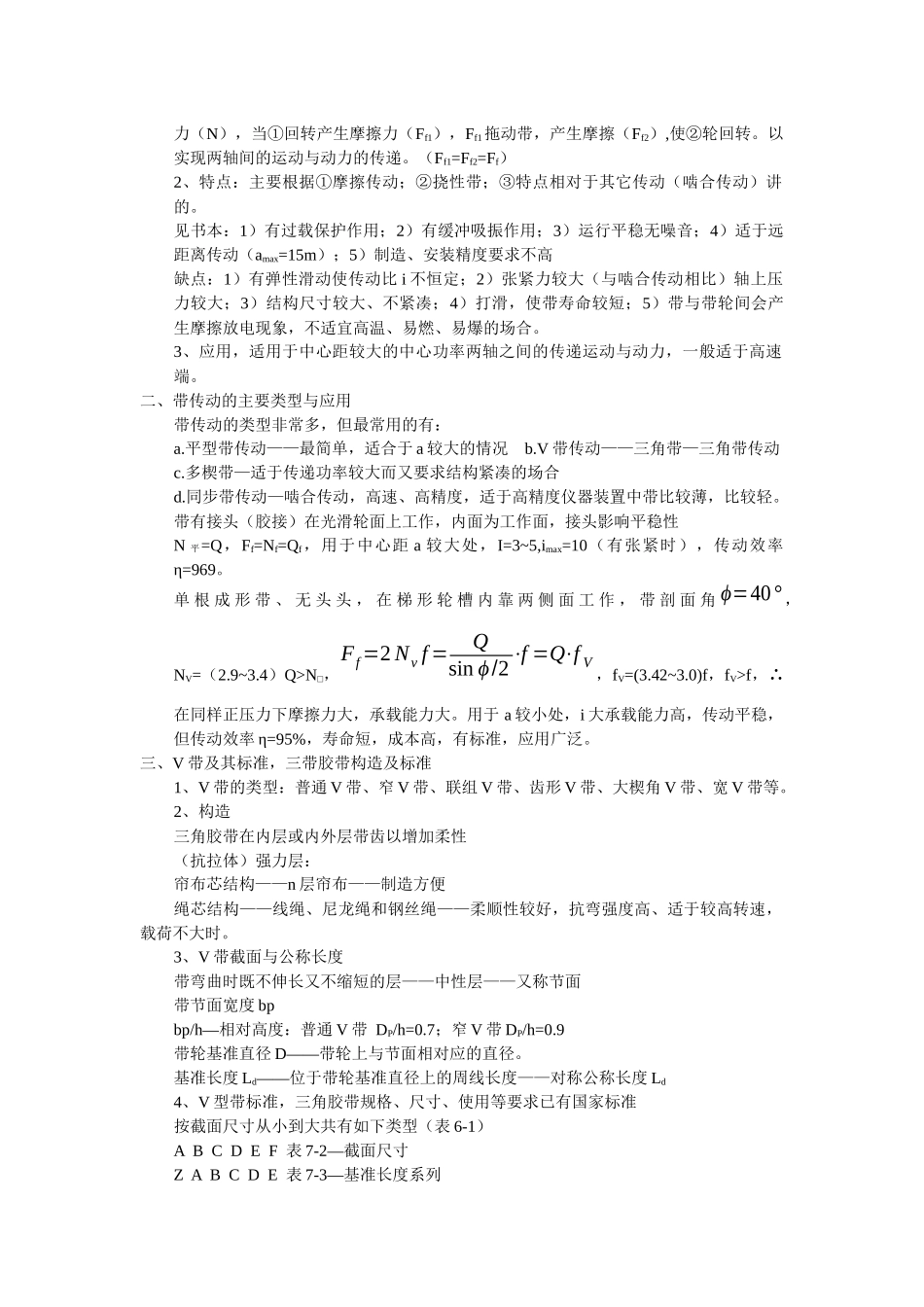

第七章 带传动（一）教学要求1、 掌握带传动受力分析和欧拉公式，了解弹性滑动的概念，了解带传动的类型与特点2、 掌握带应力分布规律和 V 带设计方法，掌握带传动设计和了解带的张紧与维护特点（二）教学的重点与难点1、 受力分析、欧拉公式及弹性滑动，带的应力分布图2、 V 带传动的设计方法和注意事项（三）教学内容一、机器的组成二、传动装置定义：是实现能量传递机运动转换的装置作用：1）能量的分配与传递；2）运动形式的改变；3）运动速度的改变。 电传动——机械能与电能相互转换传动 机械传动 啮合传动 摩擦传动 本书讨论 流体传动各种传动的特性比较见表 1而摩擦传动和啮合传动的分类如 P327 所示三、传动类型的选择1、 类型选择的主要指标：η 高；外廓尺寸小、质量小，运动性能良好及符合生产条件等2、 主要考虑因素：① P 的大小，η 高低；② V 的大小；③ i 的大小；④外廓尺寸；⑤传动质量、成本的要求。3、 传动类型选择的一般原则~① ⑧ 条见书本§7—1 概述一、带传动的工作原理及特点1、传动原理——以张紧在至少两轮上带作为中间挠性件，靠带与轮接触面间产生摩擦力来传递运动与动力分析：主动轮①；从动轮②。绷上带（张紧）具有初拉力（F0），接触面间产生绕压动力机传动装置工作机力（N），当①回转产生摩擦力（Ff1），Ff1拖动带，产生摩擦（Ff2）,使②轮回转。以实现两轴间的运动与动力的传递。（Ff1=Ff2=Ff）2、特点：主要根据①摩擦传动；②挠性带；③特点相对于其它传动（啮合传动）讲的。见书本：1）有过载保护作用；2）有缓冲吸振作用；3）运行平稳无噪音；4）适于远距离传动（amax=15m）；5）制造、安装精度要求不高缺点：1）有弹性滑动使传动比 i 不恒定；2）张紧力较大（与啮合传动相比）轴上压力较大；3）结构尺寸较大、不紧凑；4）打滑，使带寿命较短；5）带与带轮间会产生摩擦放电现象，不适宜高温、易燃、易爆的场合。3、应用，适用于中心距较大的中心功率两轴之间的传递运动与动力，一般适于高速端。二、带传动的主要类型与应用带传动的类型非常多，但最常用的有：a.平型带传动——最简单，适合于 a 较大的情况 b.V 带传动——三角带—三角带传动c.多楔带—适于传递功率较大而又要求结构紧凑的场合d.同步带传动—啮合传动，高速、高精度，适于高精度仪器装置中带比较薄，比较轻。带有接头（胶接）在光滑轮面上工作，内面为工作面，接头影响平稳性N 平=Q，Ff=Nf=Qf，...
