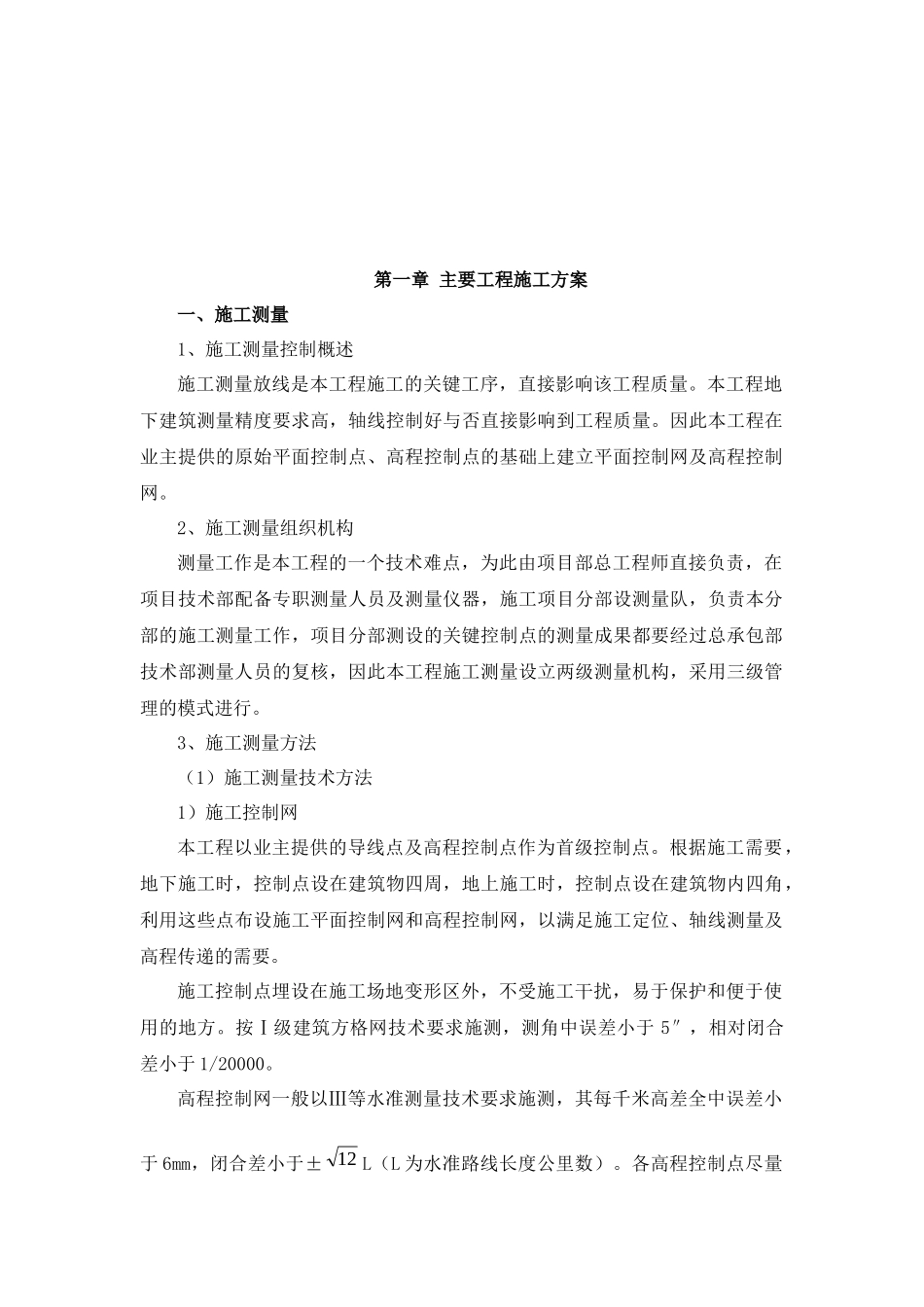

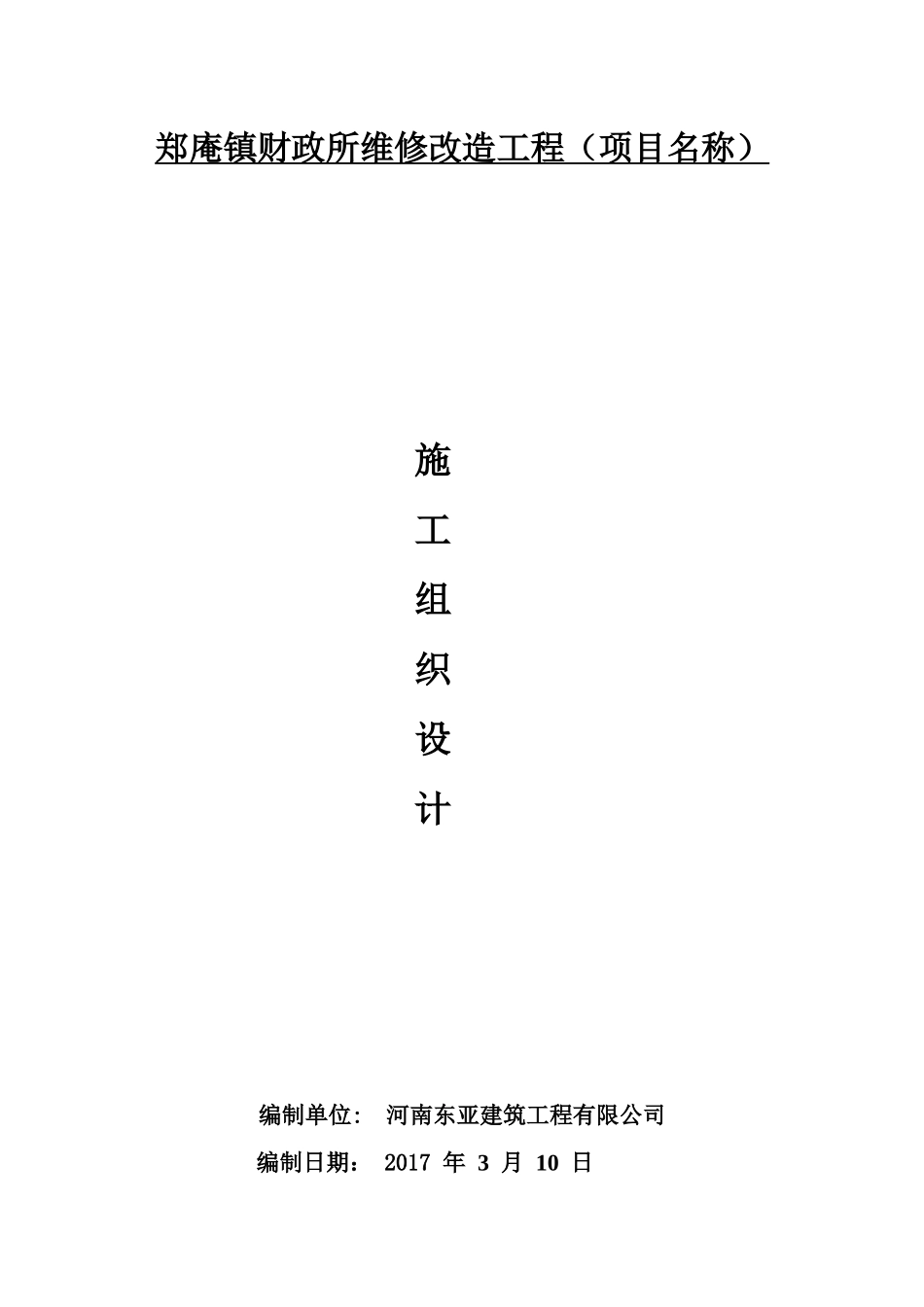

郑庵镇财政所维修改造工程（项目名称）施工组织设计编制单位: 河南东亚建筑工程有限公司 编制日期： 2017 年 3 月 10 日第一章 主要工程施工方案一、施工测量1、施工测量控制概述 施工测量放线是本工程施工的关键工序，直接影响该工程质量。本工程地下建筑测量精度要求高，轴线控制好与否直接影响到工程质量。因此本工程在业主提供的原始平面控制点、高程控制点的基础上建立平面控制网及高程控制网。2、施工测量组织机构测量工作是本工程的一个技术难点，为此由项目部总工程师直接负责，在项目技术部配备专职测量人员及测量仪器，施工项目分部设测量队，负责本分部的施工测量工作，项目分部测设的关键控制点的测量成果都要经过总承包部技术部测量人员的复核，因此本工程施工测量设立两级测量机构，采用三级管理的模式进行。3、施工测量方法（1）施工测量技术方法1）施工控制网本工程以业主提供的导线点及高程控制点作为首级控制点。根据施工需要，地下施工时，控制点设在建筑物四周，地上施工时，控制点设在建筑物内四角，利用这些点布设施工平面控制网和高程控制网，以满足施工定位、轴线测量及高程传递的需要。施工控制点埋设在施工场地变形区外，不受施工干扰，易于保护和便于使用的地方。按Ⅰ级建筑方格网技术要求施测，测角中误差小于 5″，相对闭合差小于 1/20000。高程控制网一般以Ⅲ等水准测量技术要求施测，其每千米高差全中误差小于 6mm，闭合差小于±L（L 为水准路线长度公里数）。各高程控制点尽量12利用平面控制点。2）施工测量施工测量主要工作内容有建筑物的轴线定位、结构构件放样等测量。本工程建筑定位、轴线施测使用的仪器设备均为电子全站仪和激光铅垂仪。因此，对施工放线数据全部进行解析计算，经计算复核后编汇成数据表格，其内容包括放样点坐标、边长、方位角以及和相邻点间的边长和夹角等。施工放线地下部分采用外控法，将轴线控制点引到基坑外四周，并做好引桩保护，施工时由外向里引线，交会后做闭合校核；地上部分采用内控法，将控制桩引到内筒四角及外框四角，并用测量钉固定，施工时用激光铅垂仪引线，交会后做闭合校核。（2）施工测量主要仪器和设备配备如下测量仪器和设备：经纬仪；水准仪：（每千米水准测量高差中数偶然中误差小于 3mm）包括主机、脚架、水准尺和尺垫；钢尺。二、土石方工程1、施工准备（1）劳动力准备选择证件齐全、施工经验丰富、技术过硬、组织严密的且与我们有长期合作关系的...
