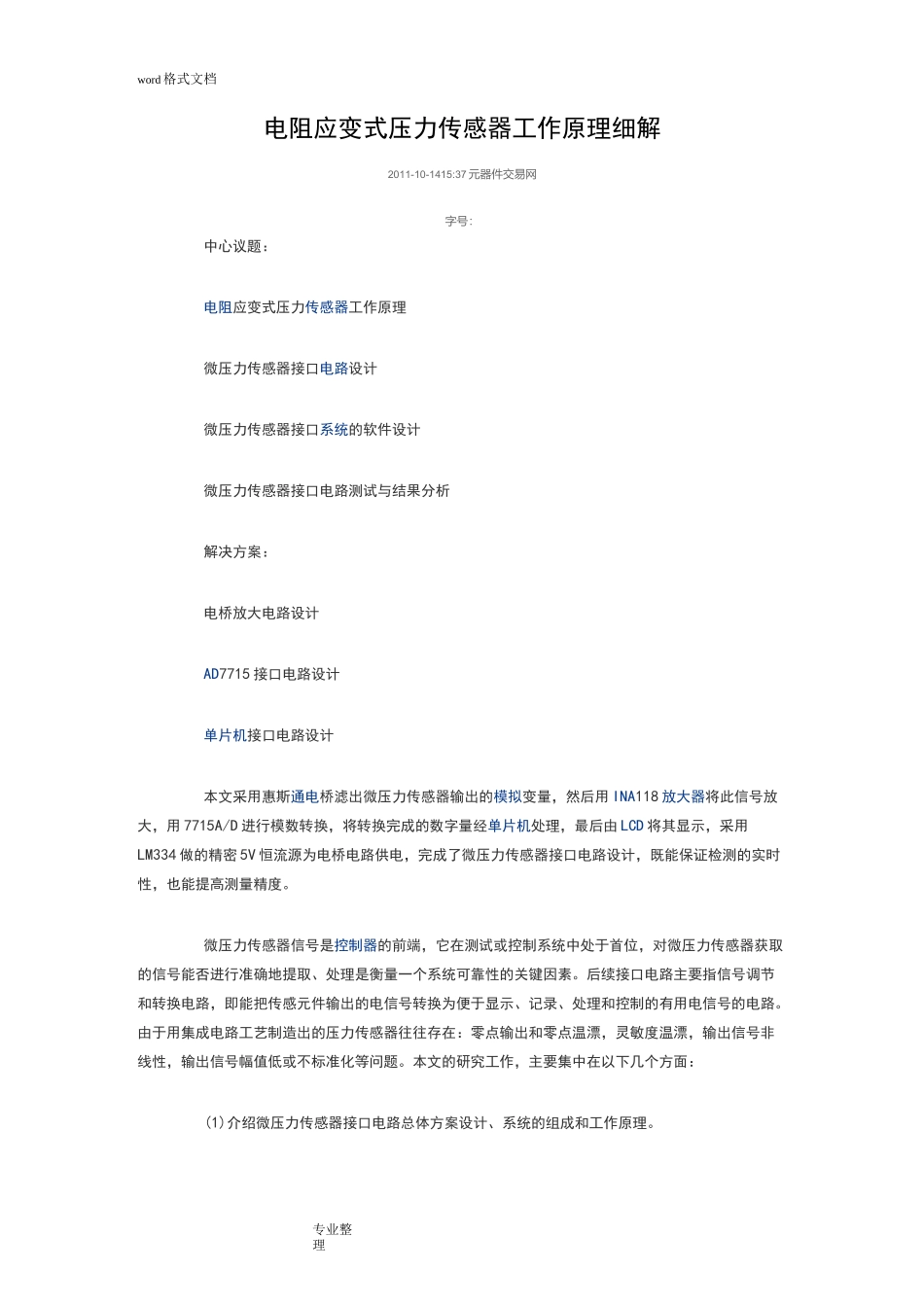

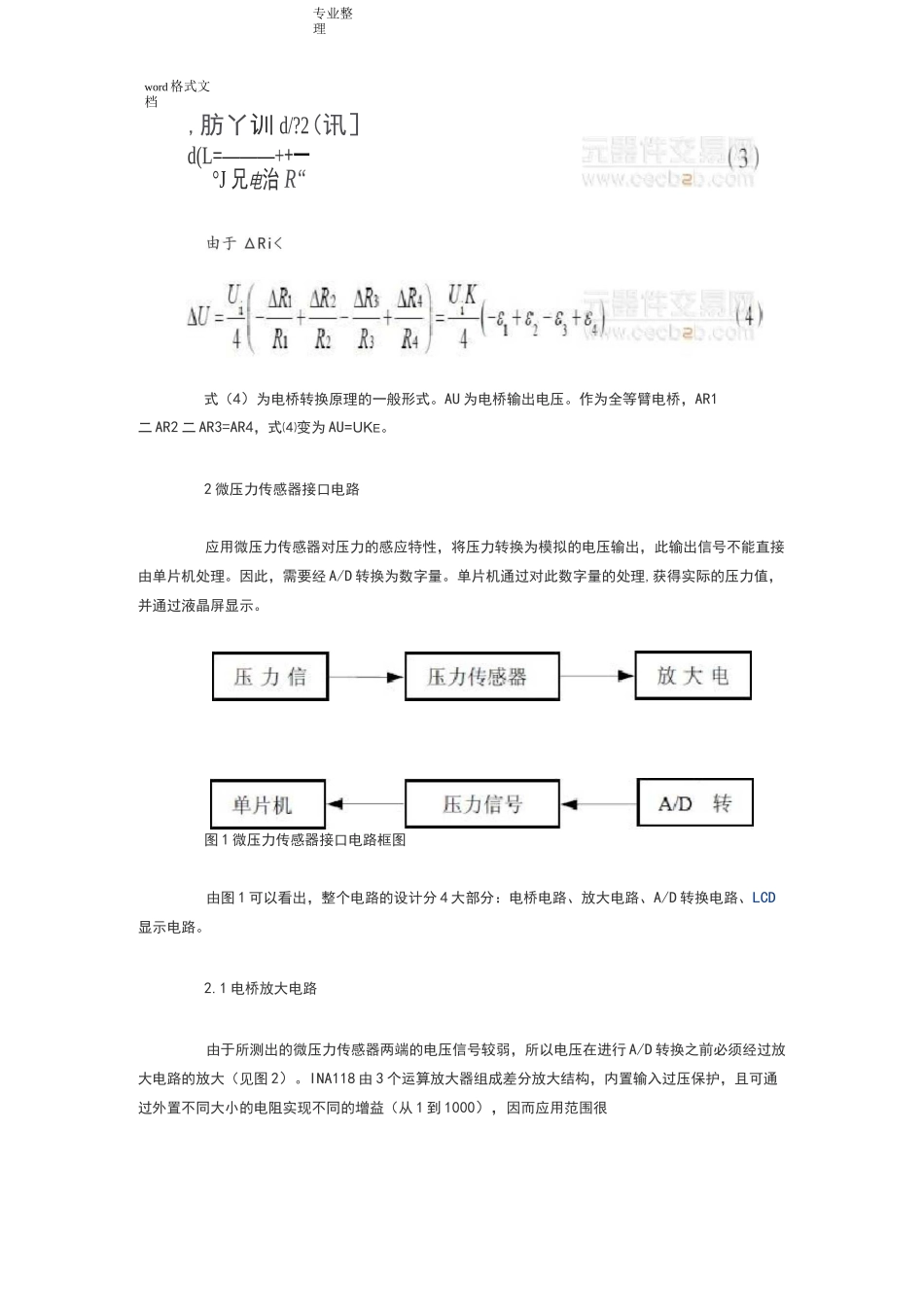

专业整理word 格式文档电阻应变式压力传感器工作原理细解2011-10-1415:37 元器件交易网字号：中心议题：电阻应变式压力传感器工作原理微压力传感器接口电路设计微压力传感器接口系统的软件设计微压力传感器接口电路测试与结果分析解决方案：电桥放大电路设计AD7715 接口电路设计单片机接口电路设计本文采用惠斯通电桥滤出微压力传感器输出的模拟变量，然后用 INA118 放大器将此信号放大，用 7715A/D 进行模数转换，将转换完成的数字量经单片机处理，最后由 LCD 将其显示，采用LM334 做的精密 5V 恒流源为电桥电路供电，完成了微压力传感器接口电路设计，既能保证检测的实时性，也能提高测量精度。微压力传感器信号是控制器的前端，它在测试或控制系统中处于首位，对微压力传感器获取的信号能否进行准确地提取、处理是衡量一个系统可靠性的关键因素。后续接口电路主要指信号调节和转换电路，即能把传感元件输出的电信号转换为便于显示、记录、处理和控制的有用电信号的电路。由于用集成电路工艺制造出的压力传感器往往存在：零点输出和零点温漂，灵敏度温漂，输出信号非线性，输出信号幅值低或不标准化等问题。本文的研究工作，主要集中在以下几个方面：(1)介绍微压力传感器接口电路总体方案设计、系统的组成和工作原理。word 格式文档专业整理word 格式文档专业整理,肪丫训 d/?2(讯］d(L=———++一°J 兄电治 R“式（4）为电桥转换原理的一般形式。AU 为电桥输出电压。作为全等臂电桥，AR1二 AR2 二 AR3=AR4，式⑷变为 AU=UKE。2 微压力传感器接口电路应用微压力传感器对压力的感应特性，将压力转换为模拟的电压输出，此输出信号不能直接由单片机处理。因此，需要经 A/D 转换为数字量。单片机通过对此数字量的处理,获得实际的压力值，并通过液晶屏显示。图 1 微压力传感器接口电路框图由图 1 可以看出，整个电路的设计分 4 大部分：电桥电路、放大电路、A/D 转换电路、LCD显示电路。2.1 电桥放大电路由于所测出的微压力传感器两端的电压信号较弱，所以电压在进行 A/D 转换之前必须经过放大电路的放大（见图 2）。INA118 由 3 个运算放大器组成差分放大结构，内置输入过压保护，且可通过外置不同大小的电阻实现不同的增益（从 1 到 1000），因而应用范围很word 格式文档专业整理广。图 2 电桥放大电路通过在脚 1 和脚 8 之间外接一电阻 Rg 来实现不同的增益，该增益可从 1 到 1000 不等。...
