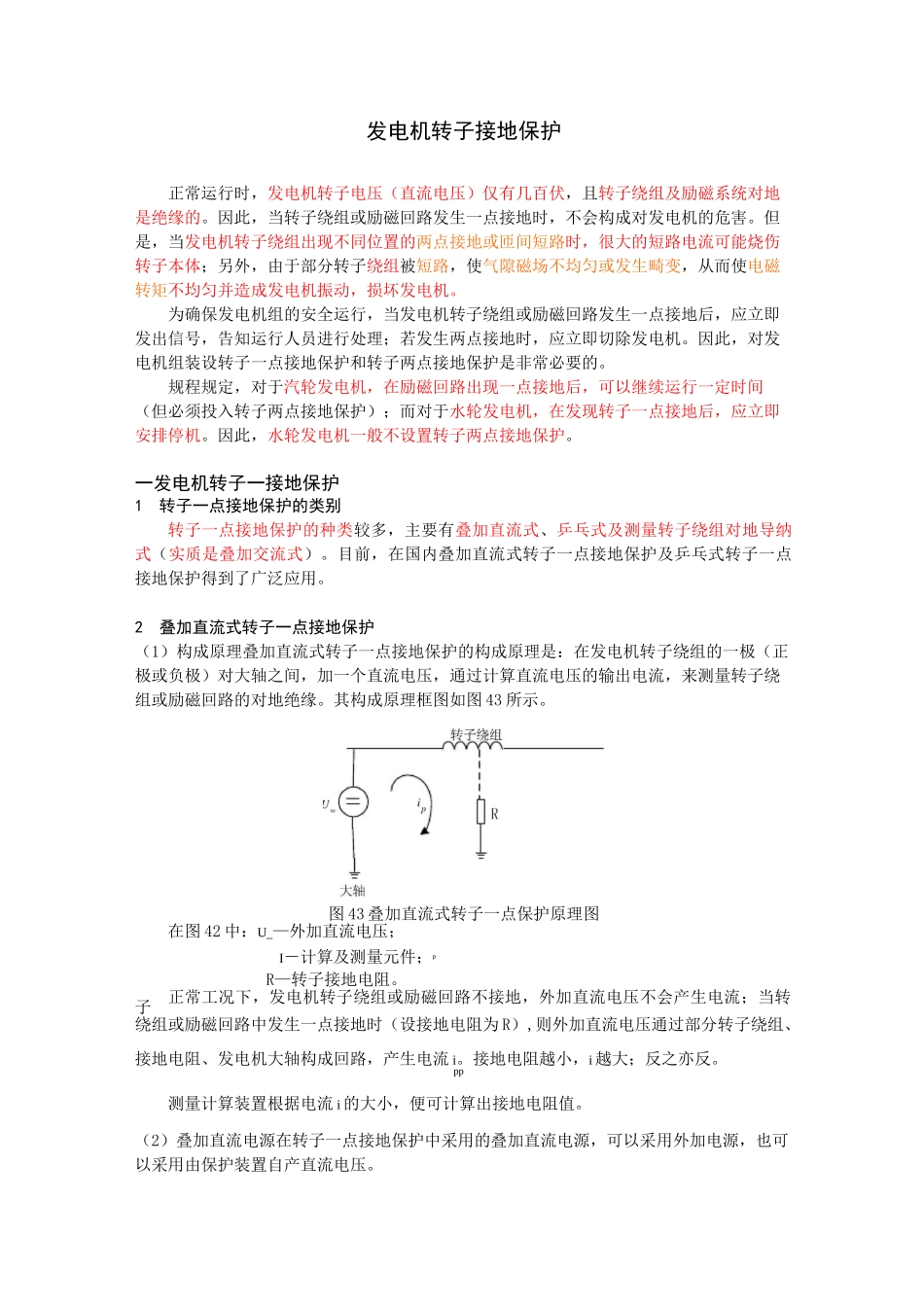

发电机转子接地保护(DOC)_第1页
1/6

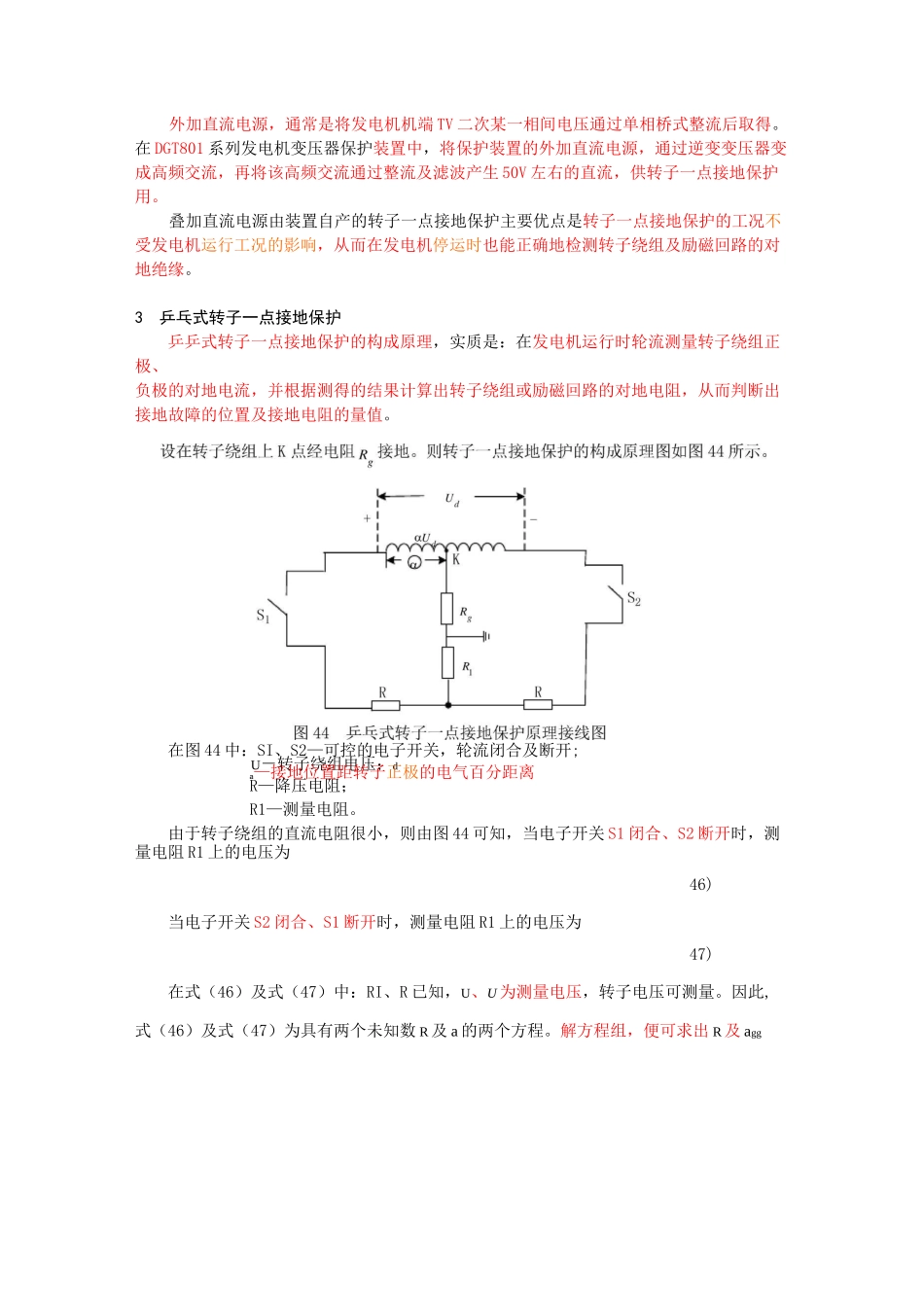

发电机转子接地保护(DOC)_第2页
2/6

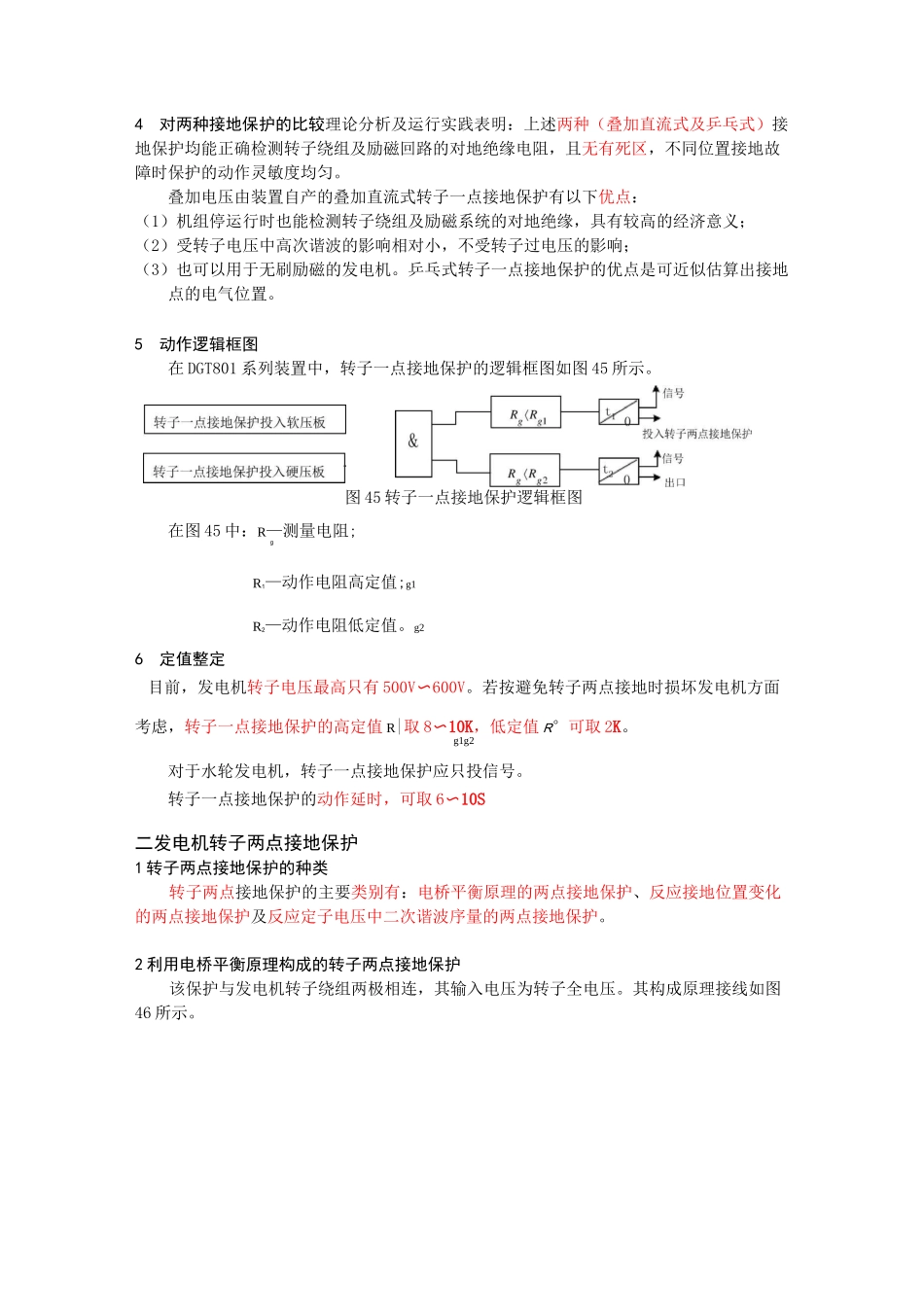

发电机转子接地保护(DOC)_第3页
3/6
发电机转子接地保护正常运行时,发电机转子电压(直流电压)仅有几百伏,且转子绕组及励磁系统对地是绝缘的。因此,当转子绕组或励磁回路发生一点接地时,不会构成对发电机的危害。但是,当发电机转子绕组出现不同位置的两点接地或匝间短路时,很大的短路电流可能烧伤转子本体;另外,由于部分转子绕组被短路,使气隙磁场不均匀或发生畸变,从而使电磁转矩不均匀并造成发电机振动,损坏发电机。为确保发电机组的安全运行,当发电机转子绕组或励磁回路发生一点接地后,应立即发出信号,告知运行人员进行处理;若发生两点接地时,应立即切除发电机。因此,对发电机组装设转子一点接地保护和转子两点接地保护是非常必要的。规程规定,对于汽轮发电机,在励磁回路出现一点接地后,可以继续运行一定时间(但必须投入转子两点接地保护);而对于水轮发电机,在发现转子一点接地后,应立即安排停机。因此,水轮发电机一般不设置转子两点接地保护。一发电机转子一接地保护1转子一点接地保护的类别转子一点接地保护的种类较多,主要有叠加直流式、乒乓式及测量转子绕组对地导纳式(实质是叠加交流式)。目前,在国内叠加直流式转子一点接地保护及乒乓式转子一点接地保护得到了广泛应用。2叠加直流式转子一点接地保护(1)构成原理叠加直流式转子一点接地保护的构成原理是:在发电机转子绕组的一极(正极或负极)对大轴之间,加一个直流电压,通过计算直流电压的输出电流,来测量转子绕组或励磁回路的对地绝缘。其构成原理框图如图 43 所示。图 43 叠加直流式转子一点保护原理图在图 42 中:U_—外加直流电压;I-计算及测量元件;pR—转子接地电阻。正常工况下,发电机转子绕组或励磁回路不接地,外加直流电压不会产生电流;当转子绕组或励磁回路中发生一点接地时(设接地电阻为 R),则外加直流电压通过部分转子绕组、接地电阻、发电机大轴构成回路,产生电流 i。接地电阻越小,i 越大;反之亦反。pp测量计算装置根据电流 i 的大小,便可计算出接地电阻值。(2)叠加直流电源在转子一点接地保护中采用的叠加直流电源,可以采用外加电源,也可以采用由保护装置自产直流电压。外加直流电源,通常是将发电机机端 TV 二次某一相间电压通过单相桥式整流后取得。在 DGT801 系列发电机变压器保护装置中,将保护装置的外加直流电源,通过逆变变压器变成高频交流,再将该高频交流通过整流及滤波产生 50V 左右的直流,供转子一点接地保护用。叠加直流...
