叠加原理实验报告VIP免费

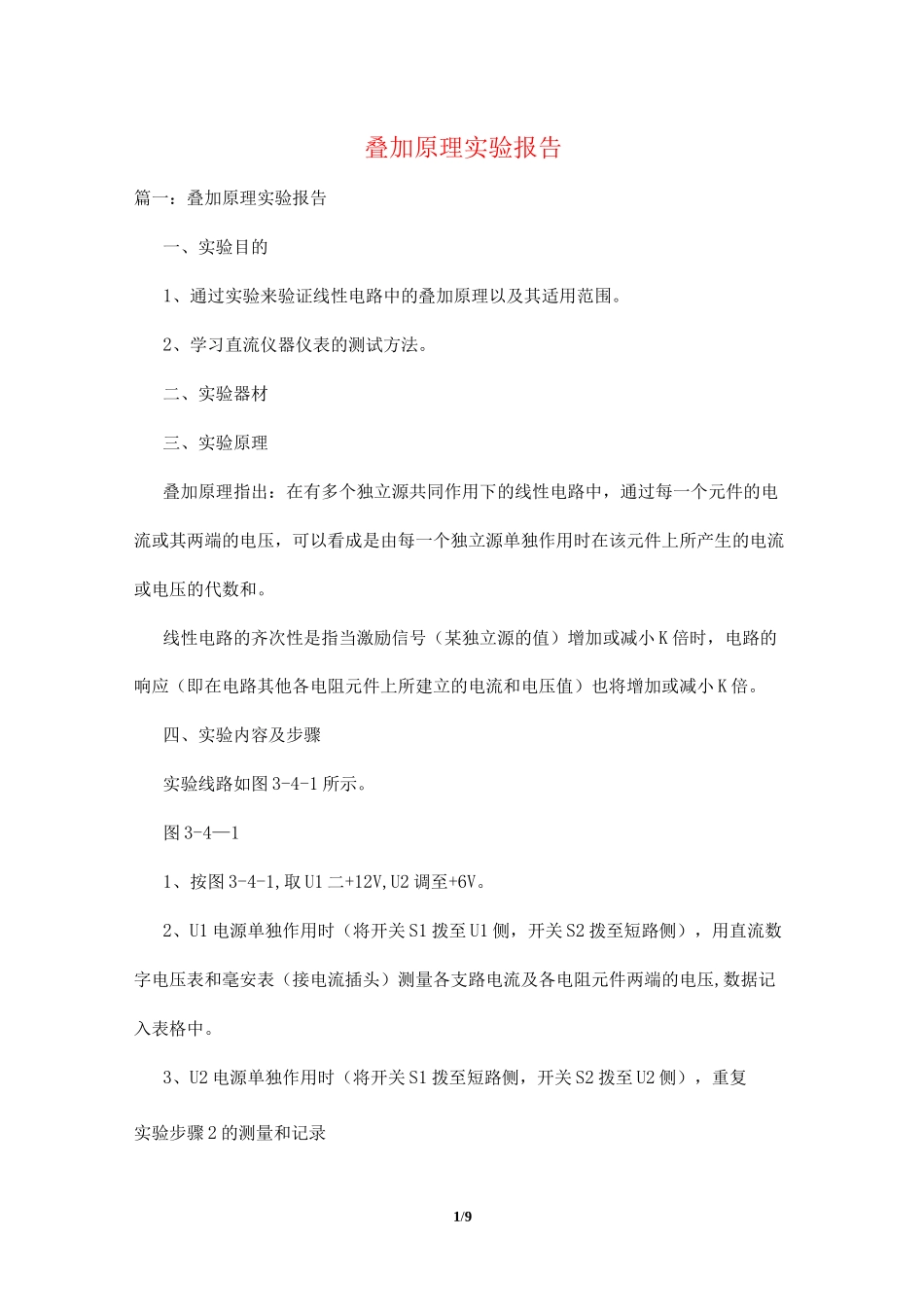

叠加原理实验报告_第1页
1/8

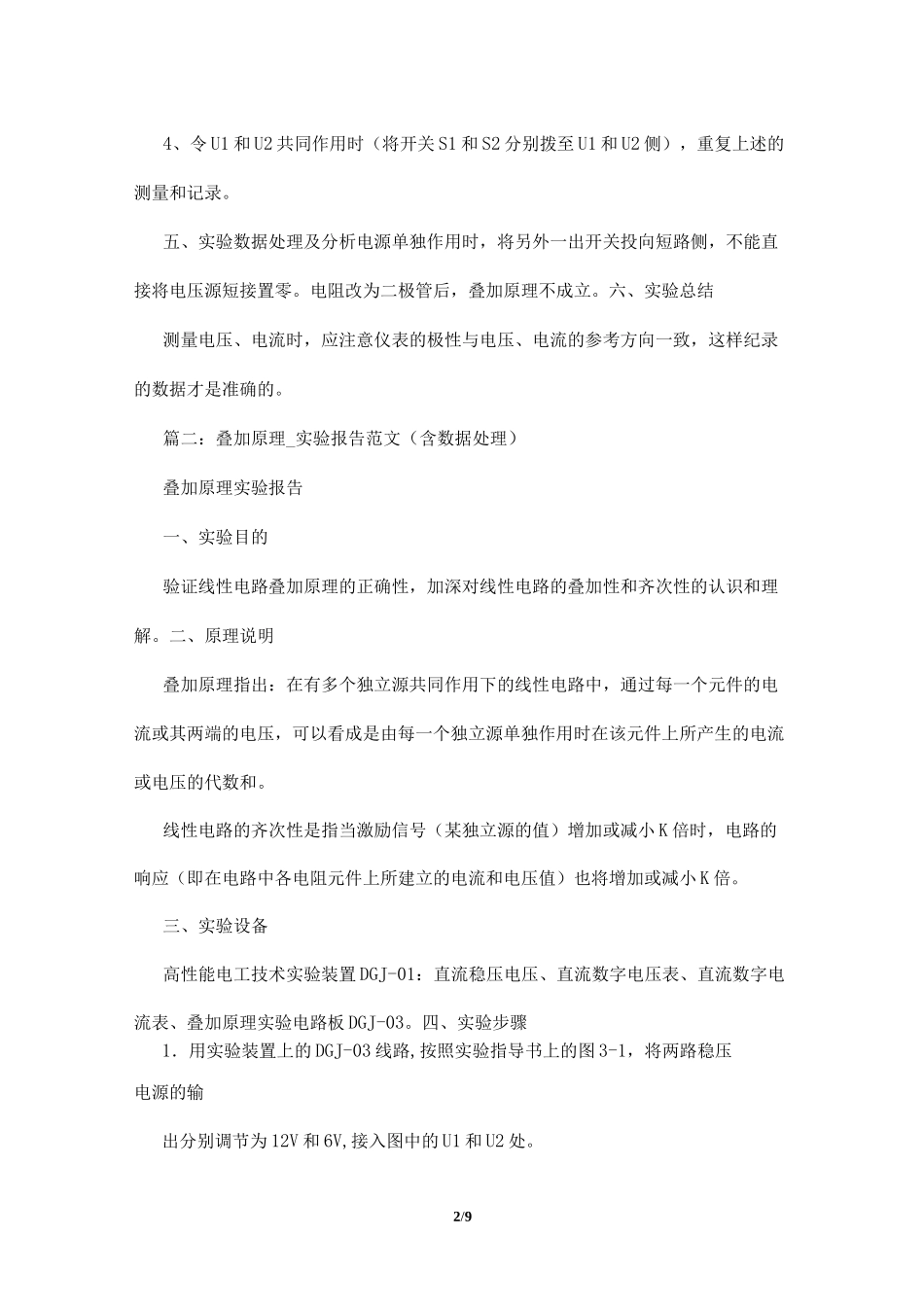

叠加原理实验报告_第2页
2/8

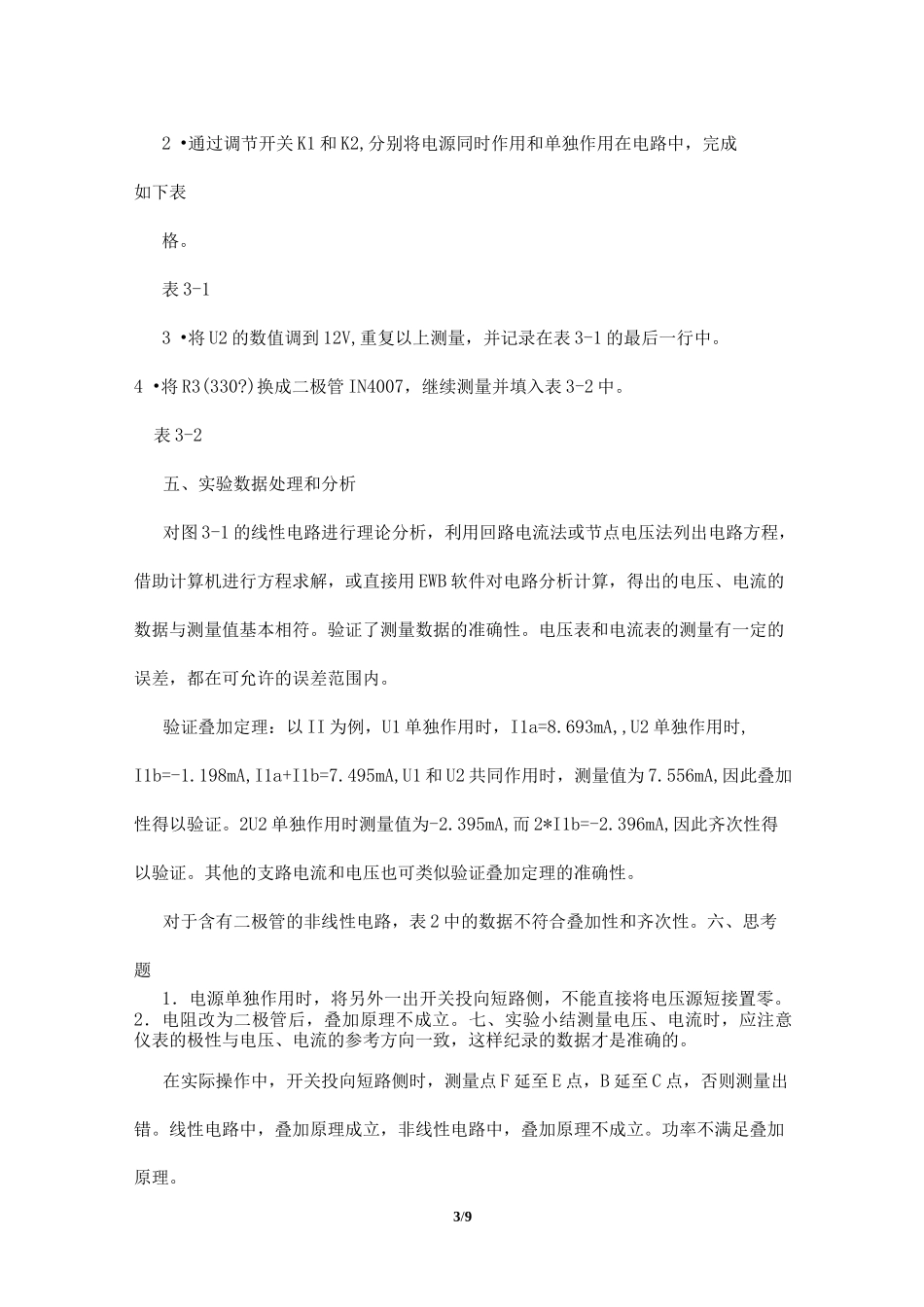

叠加原理实验报告_第3页
3/8
1/9叠加原理实验报告篇一:叠加原理实验报告一、实验目的1、通过实验来验证线性电路中的叠加原理以及其适用范围。2、学习直流仪器仪表的测试方法。二、实验器材三、实验原理叠加原理指出:在有多个独立源共同作用下的线性电路中,通过每一个元件的电流或其两端的电压,可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。线性电路的齐次性是指当激励信号(某独立源的值)增加或减小 K 倍时,电路的响应(即在电路其他各电阻元件上所建立的电流和电压值)也将增加或减小 K 倍。四、实验内容及步骤实验线路如图 3-4-1 所示。图 3-4—11、按图 3-4-1,取 U1 二+12V,U2 调至+6V。2、U1 电源单独作用时(将开关 S1 拨至 U1 侧,开关 S2 拨至短路侧),用直流数字电压表和毫安表(接电流插头)测量各支路电流及各电阻元件两端的电压,数据记入表格中。3、U2 电源单独作用时(将开关 S1 拨至短路侧,开关 S2 拨至 U2 侧),重复实验步骤 2 的测量和记录2/94、令 U1 和 U2 共同作用时(将开关 S1 和 S2 分别拨至 U1 和 U2 侧),重复上述的测量和记录。五、实验数据处理及分析电源单独作用时,将另外一出开关投向短路侧,不能直接将电压源短接置零。电阻改为二极管后,叠加原理不成立。六、实验总结测量电压、电流时,应注意仪表的极性与电压、电流的参考方向一致,这样纪录的数据才是准确的。篇二:叠加原理_实验报告范文(含数据处理)叠加原理实验报告一、实验目的验证线性电路叠加原理的正确性,加深对线性电路的叠加性和齐次性的认识和理解。二、原理说明叠加原理指出:在有多个独立源共同作用下的线性电路中,通过每一个元件的电流或其两端的电压,可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。线性电路的齐次性是指当激励信号(某独立源的值)增加或减小 K 倍时,电路的响应(即在电路中各电阻元件上所建立的电流和电压值)也将增加或减小 K 倍。三、实验设备高性能电工技术实验装置 DGJ-01:直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板 DGJ-03。四、实验步骤1.用实验装置上的 DGJ-03 线路,按照实验指导书上的图 3-1,将两路稳压电源的输出分别调节为 12V 和 6V,接入图中的 U1 和 U2 处。3/92 •通过调节开关 K1 和 K2,分别将电源同时作用和单独作用在电路中,完成如下表格。表 3-13 •将 U2 的数值调...
