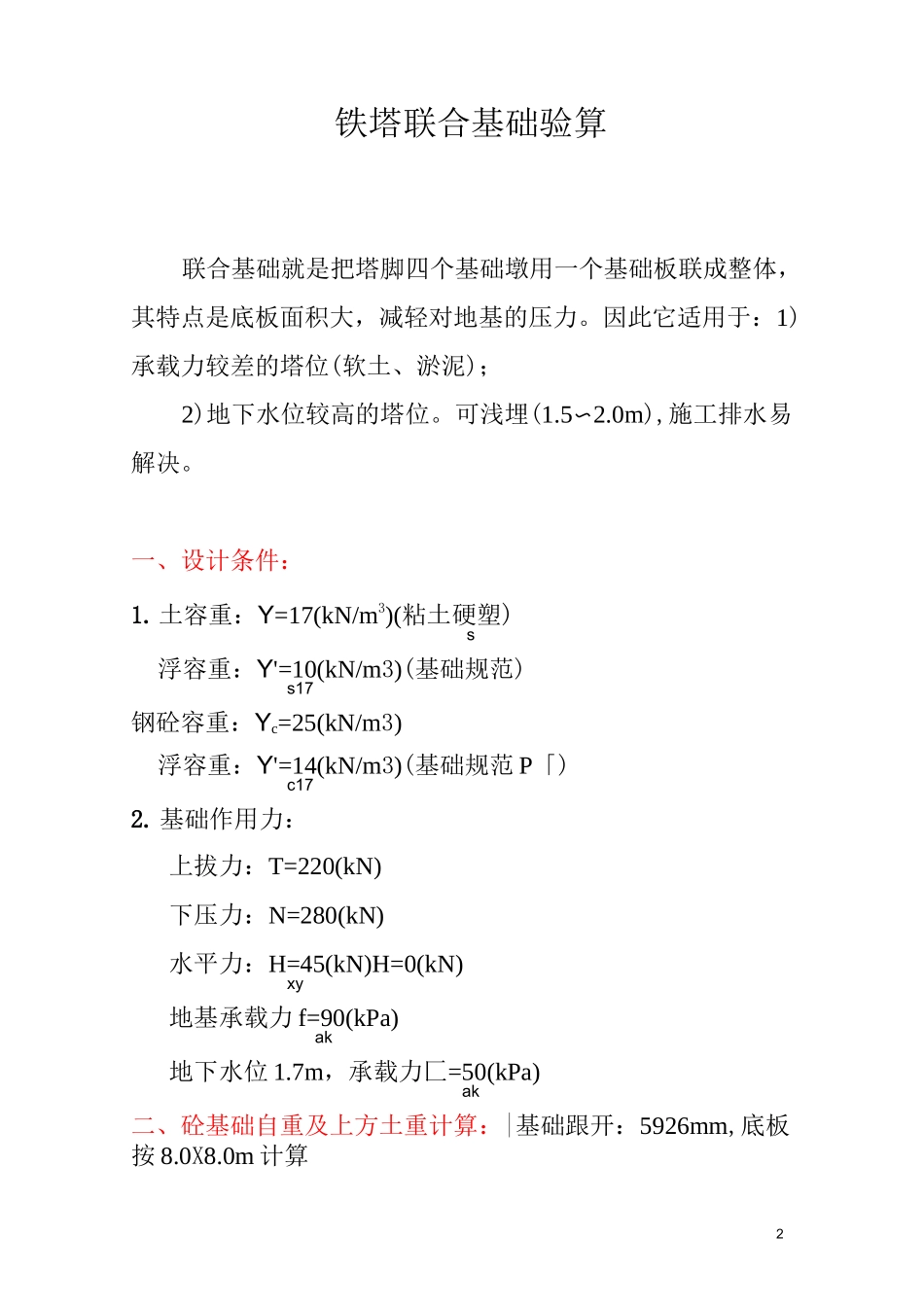

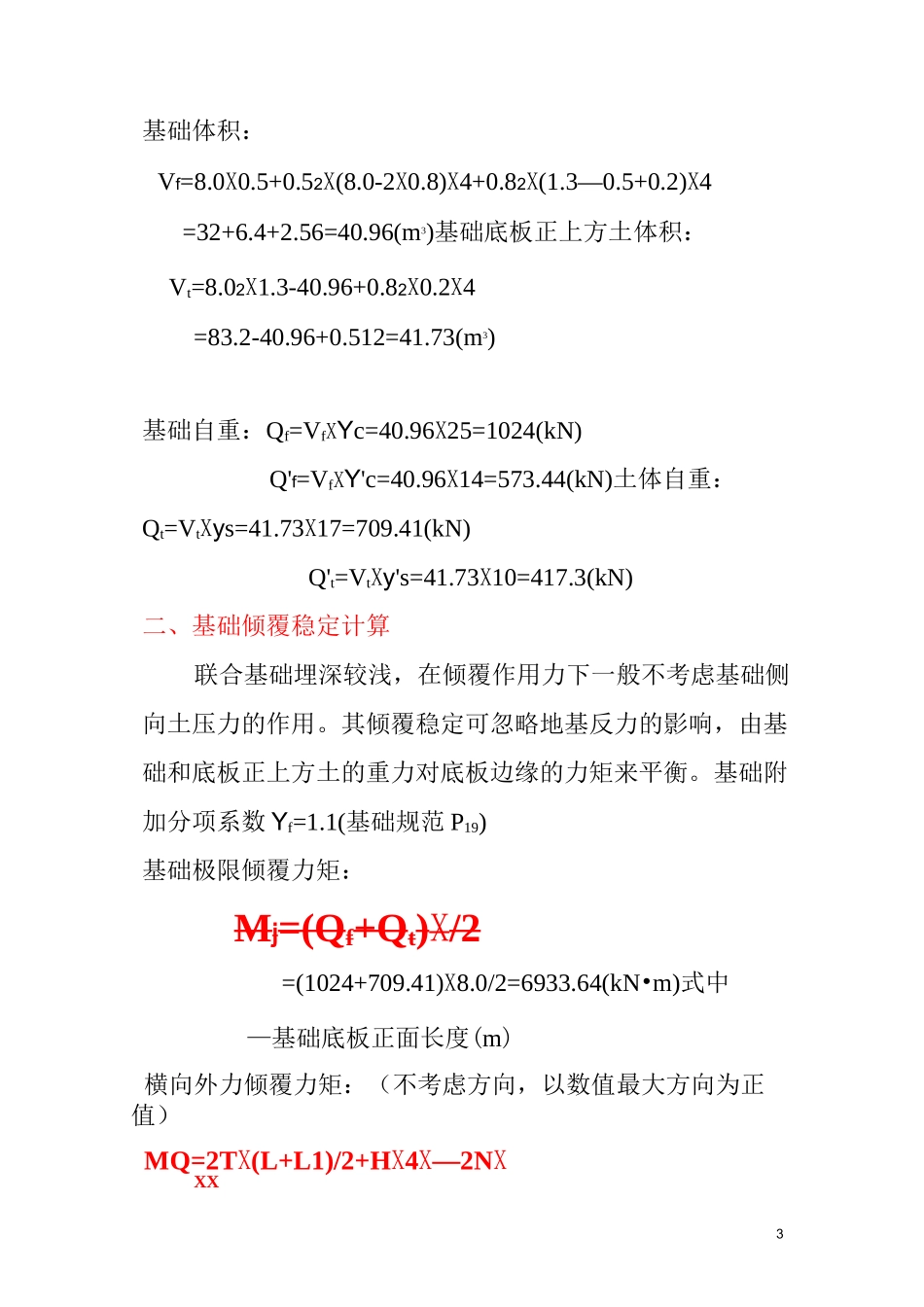

1架空输电线路铁塔联合基础验算张晋云编2012 年 8 月2铁塔联合基础验算联合基础就是把塔脚四个基础墩用一个基础板联成整体，其特点是底板面积大，减轻对地基的压力。因此它适用于：1)承载力较差的塔位(软土、淤泥)；2)地下水位较高的塔位。可浅埋(1.5〜2.0m),施工排水易解决。一、设计条件：1.土容重：Y=17(kN/m3)(粘土硬塑)s浮容重：Y'=10(kN/m3)(基础规范)s17钢砼容重：Yc=25(kN/m3)浮容重：Y'=14(kN/m3)(基础规范 P「)c172. 基础作用力：上拔力：T=220(kN)下压力：N=280(kN)水平力：H=45(kN)H=0(kN)xy地基承载力 f=90(kPa)ak地下水位 1.7m，承载力匚=50(kPa)ak二、砼基础自重及上方土重计算：|基础跟开：5926mm,底板按 8.0X8.0m 计算3基础体积：Vf=8.0X0.5+0.52X(8.0-2X0.8)X4+0.82X(1.3—0.5+0.2)X4=32+6.4+2.56=40.96(m3)基础底板正上方土体积：Vt=8.02X1.3-40.96+0.82X0.2X4=83.2-40.96+0.512=41.73(m3)基础自重：Qf=VfXYc=40.96X25=1024(kN)Q'f=VfXY'c=40.96X14=573.44(kN)土体自重：Qt=VtXys=41.73X17=709.41(kN)Q't=VtXy's=41.73X10=417.3(kN)二、基础倾覆稳定计算联合基础埋深较浅，在倾覆作用力下一般不考虑基础侧向土压力的作用。其倾覆稳定可忽略地基反力的影响，由基础和底板正上方土的重力对底板边缘的力矩来平衡。基础附加分项系数 Yf=1.1(基础规范 P19)基础极限倾覆力矩：Mj=(Qf+Qt)X/2=(1024+709.41)X8.0/2=6933.64(kN•m)式中—基础底板正面长度(m)横向外力倾覆力矩：（不考虑方向，以数值最大方向为正值）MQ=2TX(L+L1)/2+HX4X—2NXXX4式中MQ%-横向外力倾覆力矩，（k•）T—上拔力，（kN）；L—基础底板正面长度，（m）；L1—基础根开，（m）；H—横向水平力，（kN）；x-基础底板以上到柱顶高度，（m）；N—下压力，（kN）。MQx=2X220X(8.0+5.926)/2+45X4X.5—2X280X(8-5.926)/2=3063.72+270-580.72=2753(kN•m)顺线方向外力倾覆力矩，(k•)MQy=(N-T)X(L+L1)/2-(N-T)X(L-L1)/2MQy=(280-220)X(8.0+5.926)/2-(280-220)X(8-5.926)/2=417.78+62.22=480(kN•m)计入附加分项系数后vXMQ=1.1Xfx=3028.3(kN•m)
