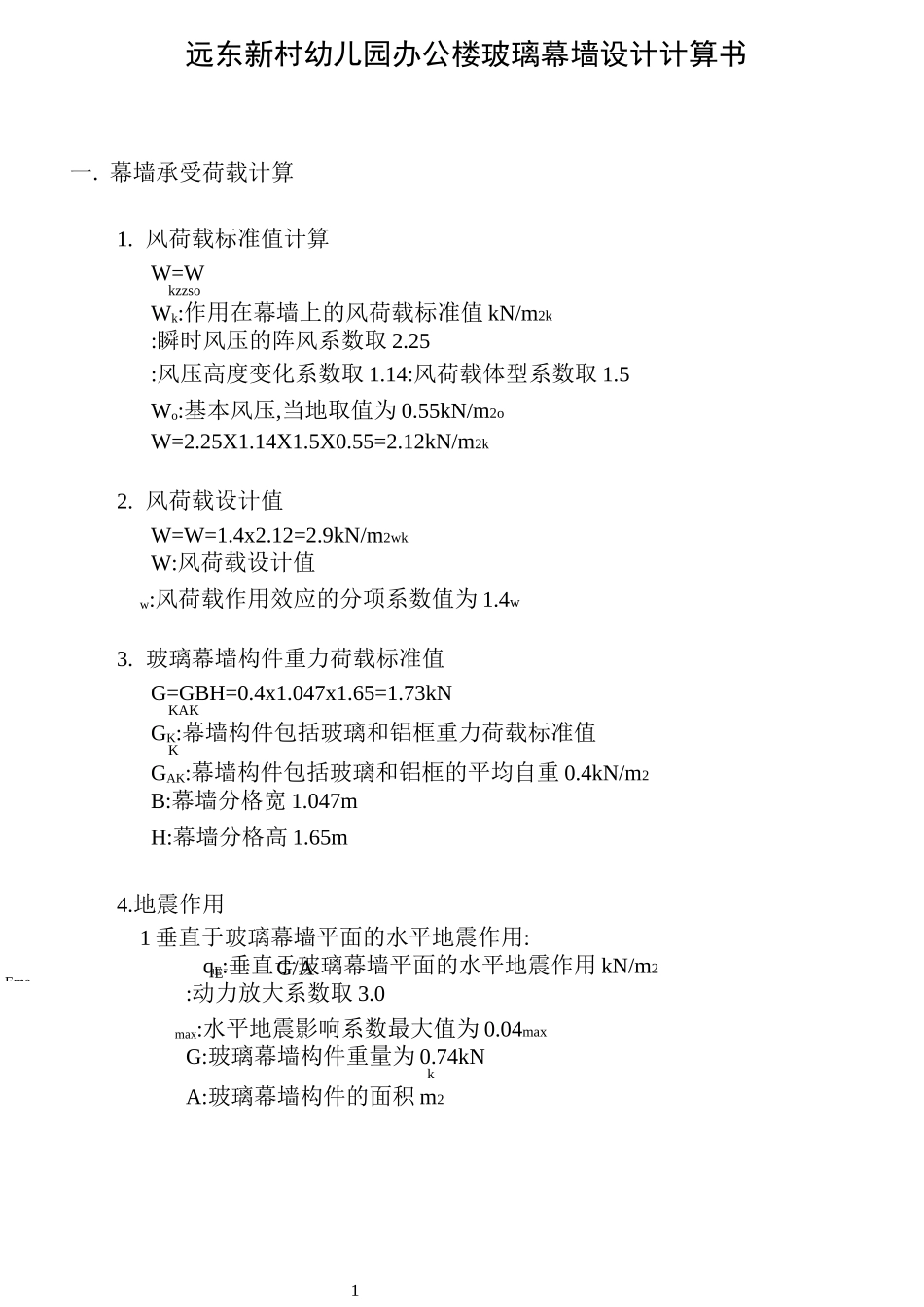

1qE=EmaG/A远东新村幼儿园办公楼玻璃幕墙设计计算书一. 幕墙承受荷载计算1. 风荷载标准值计算W=WkzzsoWk:作用在幕墙上的风荷载标准值 kN/m2k:瞬时风压的阵风系数取 2.25:风压高度变化系数取 1.14:风荷载体型系数取 1.5Wo:基本风压,当地取值为 0.55kN/m2oW=2.25X1.14X1.5X0.55=2.12kN/m2k2. 风荷载设计值W=W=1.4x2.12=2.9kN/m2wkW:风荷载设计值w:风荷载作用效应的分项系数值为 1.4w3. 玻璃幕墙构件重力荷载标准值G=GBH=0.4x1.047x1.65=1.73kNKAKGK:幕墙构件包括玻璃和铝框重力荷载标准值KGAK:幕墙构件包括玻璃和铝框的平均自重 0.4kN/m2B:幕墙分格宽 1.047mH:幕墙分格高 1.65m4.地震作用1 垂直于玻璃幕墙平面的水平地震作用:qE:垂直于玻璃幕墙平面的水平地震作用 kN/m2:动力放大系数取 3.0max:水平地震影响系数最大值为 0.04maxG:玻璃幕墙构件重量为 0.74kNkA:玻璃幕墙构件的面积 m22PEEmaA=BH=1.65x1.047=1.72m2qE=3x0.04x0.74/1.72=0.18kN/m22 平行于玻璃幕墙平面的集中水平地震作用:pE:平行于玻璃幕墙平面的集中水平地震作用 kNE:动力放大系数取 3.0E:水平地震影响系数最大值为 0.04maxG:玻璃幕墙构件重量为 0.74kN/mkpE=3x0.04x0.74=0.088kN二. 玻璃的计算玻璃选用中空玻璃1.计算玻璃在垂直于玻璃平面的风荷载作用下的最大应力=6eWa2/t2w:风荷载作用下玻璃的最大应力 N/mm2wW:风荷载设计值为 0.00135N/mm2a:玻璃短边边长 1047mmt:玻璃厚度取 10mme:弯曲系数 0.0775=6x0.0775X0.00189X10472/102=13N/mm2w2.计算玻璃在垂直于玻璃平面的地震作用下的最大应力G=t/1000=25.67.2/1025=0.1798kN/m2AKGAK:玻璃自重[:玻璃重力体积密度 kN/m3t:玻璃厚度qEAEEmaxGAKqEA:地震作用设计值E:地震作用分项系数 1.3EE:动力放大系数取 3.0E:水平地震影响系数最大值为 0.04maxqEA=1.3X3X0.040.1798=0.028kN/m2LA=6q_a2/t2EAEA31234EA:地震作用下玻璃的最大应力 N/mm2qEA:地震作用设计值为 0.000028N/mm2a:玻璃短边边长 1047mmt:玻璃厚度 10mm:弯曲系数 0.0775=6X0.0775X0.000028X10472/102=0.337N/mm2EA3. 计算在温度影响下,玻璃边缘与边框之间的挤压应力=ET-2c-d/bt1ct1:在温度影响下玻璃的挤压应力c:玻璃边缘与边框间和空隙取 5mmd:施工误差取 3mmcb:玻璃的长边尺寸 1650mmT:玻璃幕墙年温度变化 80 度:玻璃的线膨胀系数 0.00001E:玻璃的弹性模量 72000N/mm2=72000X0.00001X80-25-3/1500=-278.4N/mm2t1计算值为负,...
