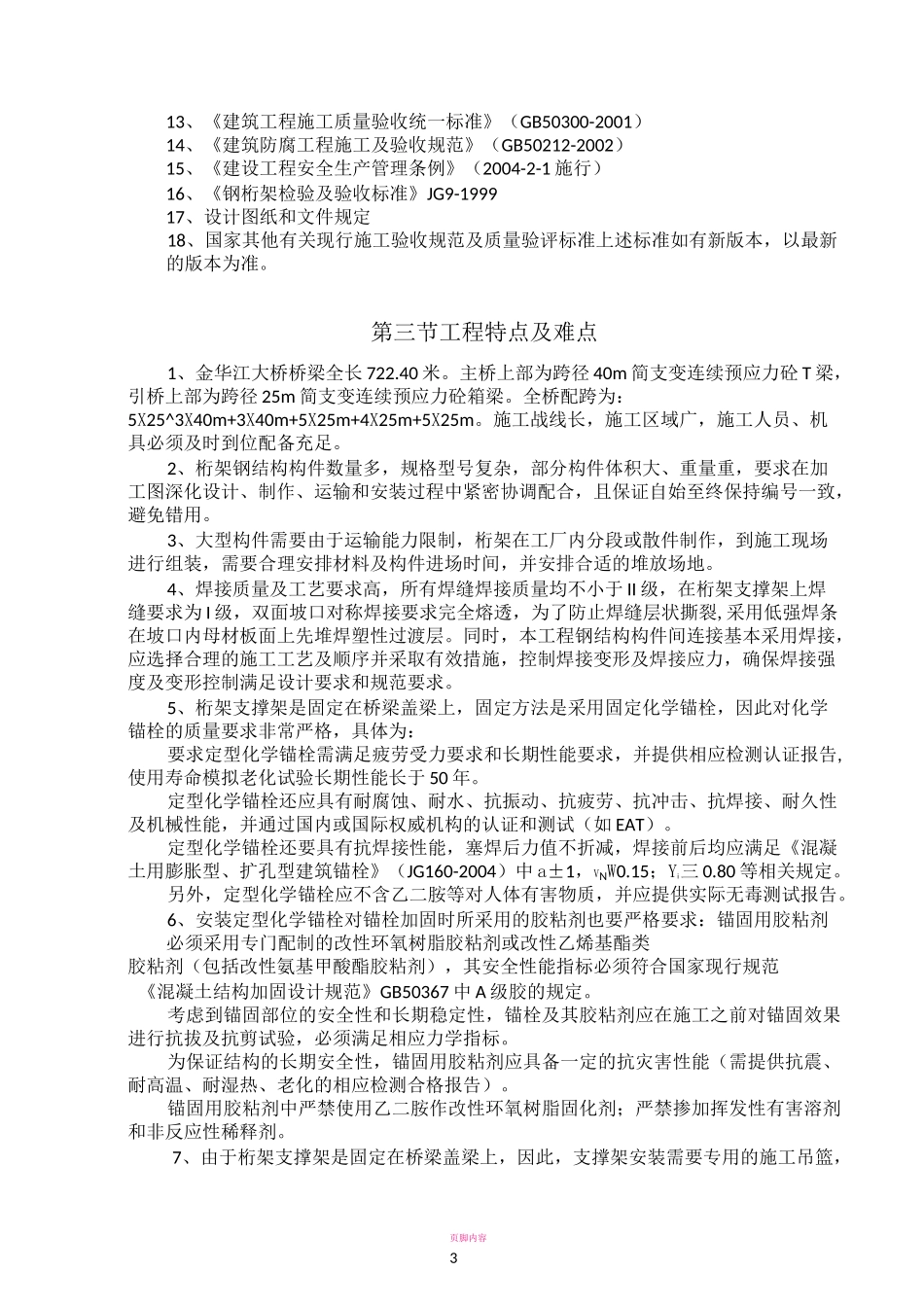

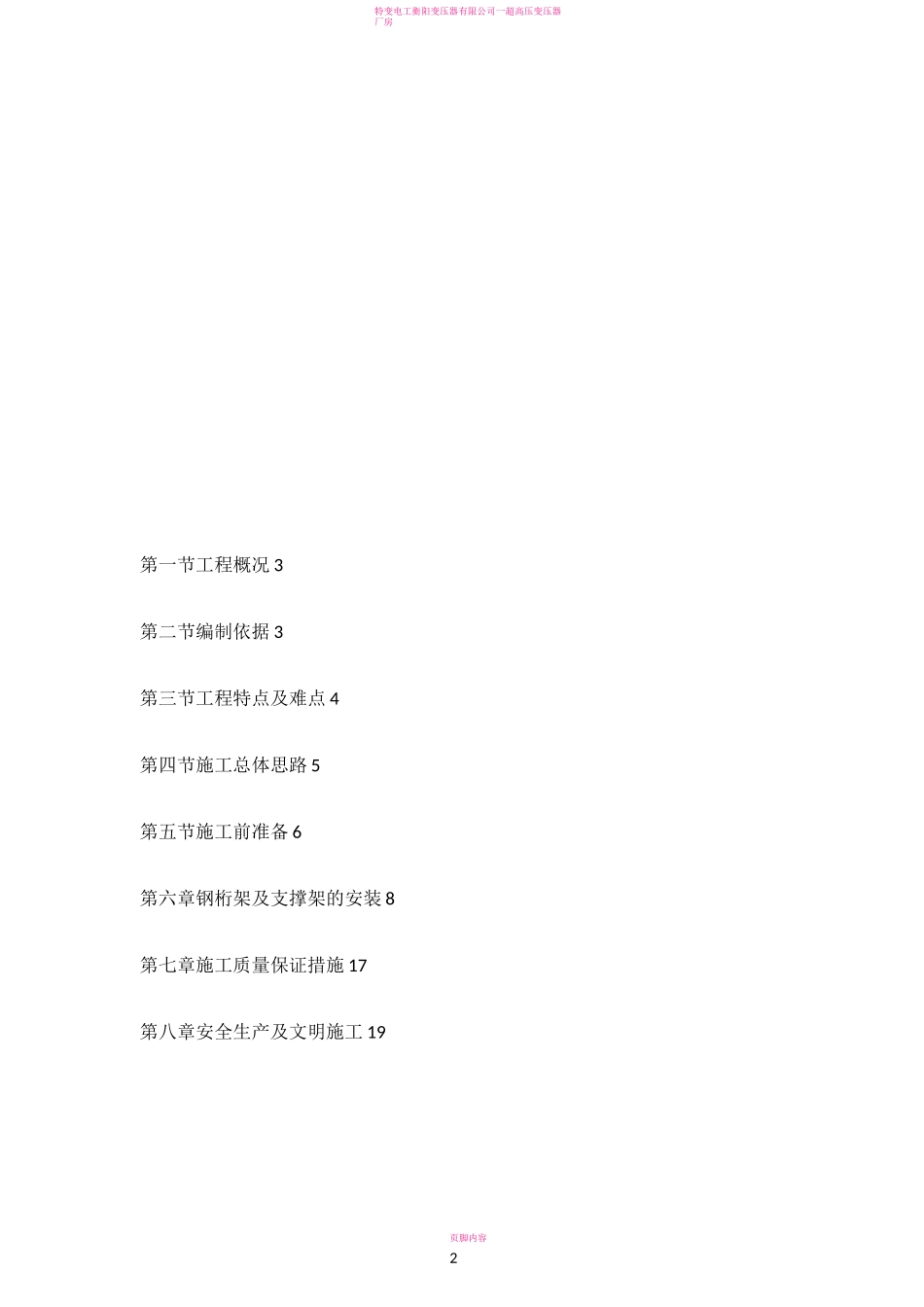

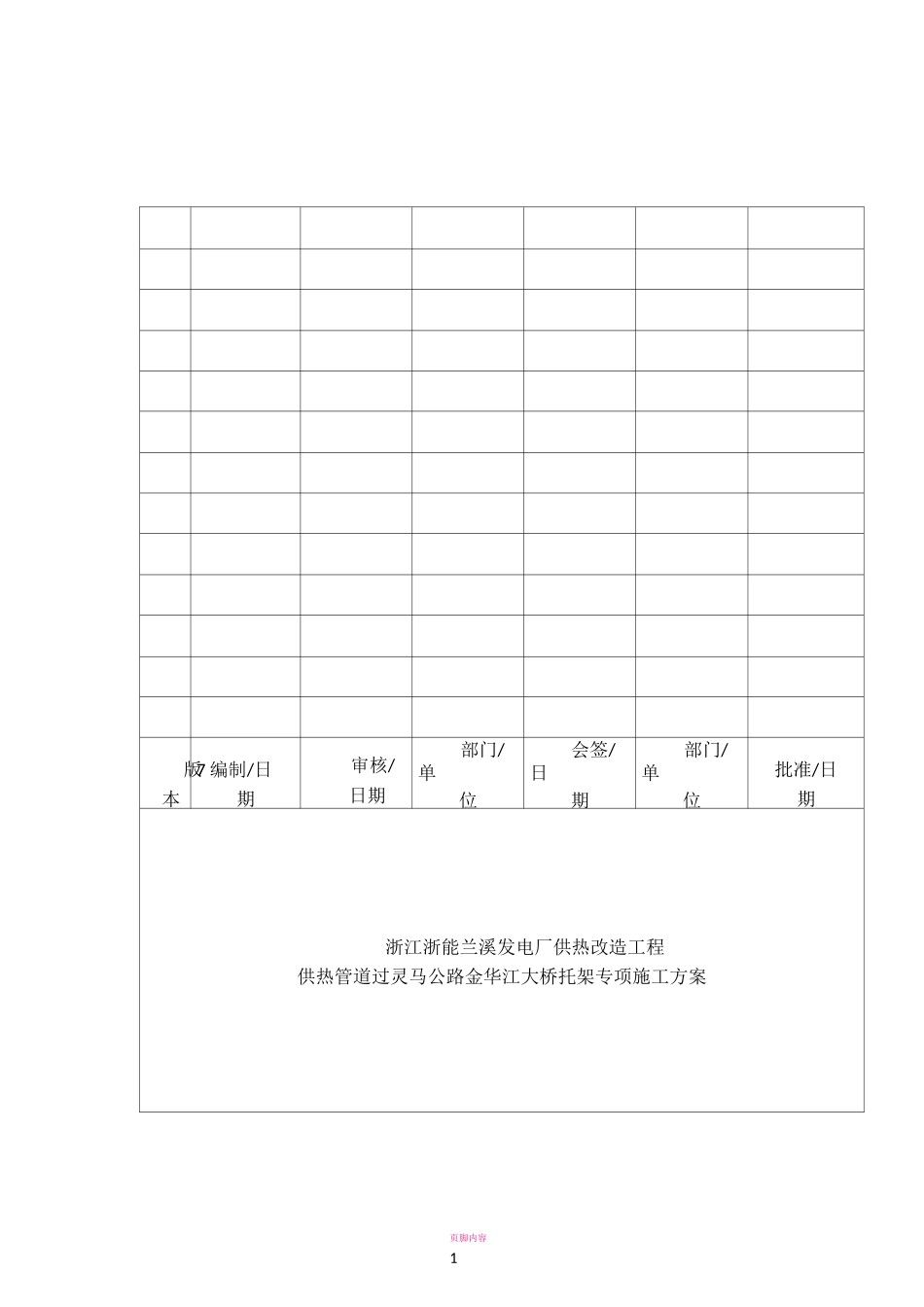

页脚内容1版本7 编制/日期审核/日期部门/单位会签/日期部门/单位批准/日期浙江浙能兰溪发电厂供热改造工程供热管道过灵马公路金华江大桥托架专项施工方案特变电工衡阳变压器有限公司一超高压变压器厂房页脚内容2第一节工程概况 3第二节编制依据 3第三节工程特点及难点 4第四节施工总体思路 5第五节施工前准备 6第六章钢桁架及支撑架的安装 8第七章施工质量保证措施 17第八章安全生产及文明施工 19页脚内容313、《建筑工程施工质量验收统一标准》（GB50300-2001）14、《建筑防腐工程施工及验收规范》（GB50212-2002）15、《建设工程安全生产管理条例》（2004-2-1 施行）16、《钢桁架检验及验收标准》JG9-199917、设计图纸和文件规定18、国家其他有关现行施工验收规范及质量验评标准上述标准如有新版本，以最新的版本为准。第三节工程特点及难点1、金华江大桥桥梁全长 722.40 米。主桥上部为跨径 40m 简支变连续预应力砼 T 梁，引桥上部为跨径 25m 简支变连续预应力砼箱梁。全桥配跨为：5X25^3X40m+3X40m+5X25m+4X25m+5X25m。施工战线长，施工区域广，施工人员、机具必须及时到位配备充足。2、桁架钢结构构件数量多，规格型号复杂，部分构件体积大、重量重，要求在加工图深化设计、制作、运输和安装过程中紧密协调配合，且保证自始至终保持编号一致，避免错用。3、大型构件需要由于运输能力限制，桁架在工厂内分段或散件制作，到施工现场进行组装，需要合理安排材料及构件进场时间，并安排合适的堆放场地。4、焊接质量及工艺要求高，所有焊缝焊接质量均不小于 II 级，在桁架支撑架上焊缝要求为 I 级，双面坡口对称焊接要求完全熔透，为了防止焊缝层状撕裂,采用低强焊条在坡口内母材板面上先堆焊塑性过渡层。同时，本工程钢结构构件间连接基本采用焊接，应选择合理的施工工艺及顺序并采取有效措施，控制焊接变形及焊接应力，确保焊接强度及变形控制满足设计要求和规范要求。5、桁架支撑架是固定在桥梁盖梁上，固定方法是采用固定化学锚栓，因此对化学锚栓的质量要求非常严格，具体为：要求定型化学锚栓需满足疲劳受力要求和长期性能要求，并提供相应检测认证报告,使用寿命模拟老化试验长期性能长于 50 年。定型化学锚栓还应具有耐腐蚀、耐水、抗振动、抗疲劳、抗冲击、抗焊接、耐久性及机械性能，并通过国内或国际权威机构的认证和测试（如 EAT）。定型化学锚栓还要具有抗焊接性能，塞焊后力值不折减，焊接前后均应满足《混...
