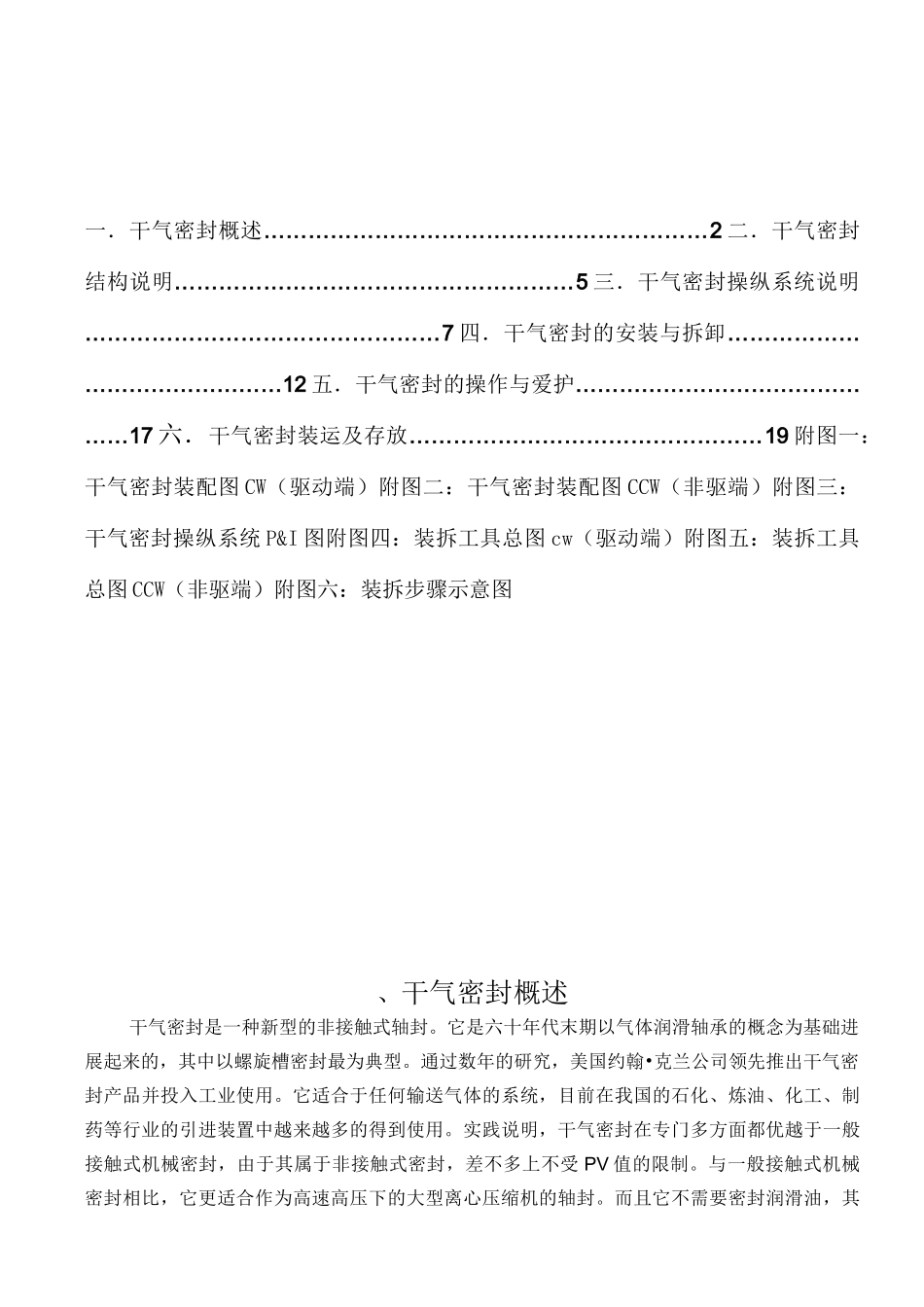

干气密封及控制系统使用说明书用户名称山西晋丰煤化工装置名称年产 18 万吨总氨 26 万吨尿素设备名称二氧化碳压缩机设备位号干气密封及操纵系统使用说明书四川日隐秘封件2007 年 12 月一．干气密封概述……………………………………………………2 二．干气密封结构说明………………………………………………5 三．干气密封操纵系统说明…………………………………………7 四．干气密封的安装与拆卸………………………………………12 五．干气密封的操作与爱护………………………………………17 六．干气密封装运及存放…………………………………………19 附图一：干气密封装配图 CW（驱动端）附图二：干气密封装配图 CCW（非驱端）附图三：干气密封操纵系统 P&I 图附图四：装拆工具总图 cw（驱动端）附图五：装拆工具总图 CCW（非驱端）附图六：装拆步骤示意图、干气密封概述干气密封是一种新型的非接触式轴封。它是六十年代末期以气体润滑轴承的概念为基础进展起来的，其中以螺旋槽密封最为典型。通过数年的研究，美国约翰•克兰公司领先推出干气密封产品并投入工业使用。它适合于任何输送气体的系统，目前在我国的石化、炼油、化工、制药等行业的引进装置中越来越多的得到使用。实践说明，干气密封在专门多方面都优越于一般接触式机械密封，由于其属于非接触式密封，差不多上不受 PV 值的限制。与一般接触式机械密封相比，它更适合作为高速高压下的大型离心压缩机的轴封。而且它不需要密封润滑油，其所需的气体操纵系统比接触式密封的油系统要简单得多。干气密封的显现，是密封技术的一次革命，它改变了传统的密封观念，将干气密封技术和堵塞密封原理有机结合，“用气封液或气封气”的新观念替代传统的“液封气或液封液”观念，可保证任何密封介质实现零逸出，这就使得其在泵用轴封领域也将有广泛的应用前景。与一般接触式机械密封相比，干气密封有以下要紧优点：省去了密封油系统及用于驱动密封油系统运转的附加功率负荷。大大减少了打算外修理费用和生产停车。幸免了工艺气体被油污染的可能性。密封气体泄漏量小。爱护费用低，经济有用性好。密封驱动功率消耗小。密封寿命长，运行可靠。1、干气密封工作原理与一般机械密封相比，干气密封在结构上差不多相同。其重要区别在于，干气密封其中的一个密封环上面加工有平均分布的浅槽。运转时进入浅槽中的气体受到压缩，在密封环之间形成局部的高压区，使密封面开启，从而能在...
