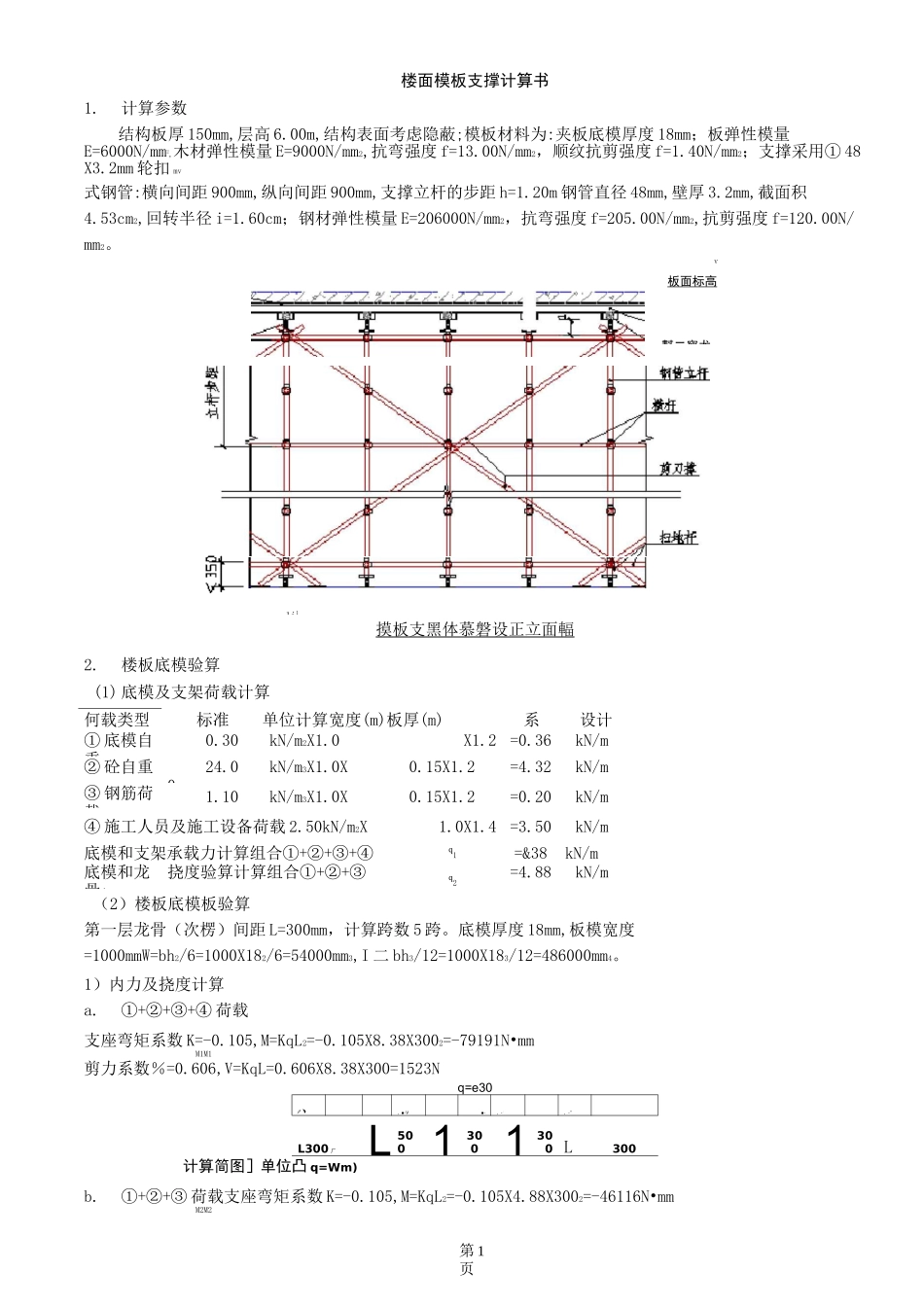

第 1页楼面模板支撑计算书1.计算参数结构板厚 150mm,层高 6.00m,结构表面考虑隐蔽;模板材料为:夹板底模厚度 18mm；板弹性模量E=6000N/mm2,木材弹性模量 E=9000N/mm2,抗弯强度 f=13.00N/mm2，顺纹抗剪强度 f=1.40N/mm2；支撑采用① 48X3.2mm 轮扣 mv式钢管:横向间距 900mm,纵向间距 900mm,支撑立杆的步距 h=1.20m 钢管直径 48mm,壁厚 3.2mm,截面积4.53cm2,回转半径 i=1.60cm；钢材弹性模量 E=206000N/mm2，抗弯强度 f=205.00N/mm2,抗剪强度 f=120.00N/mm2。v板面标高摸板支黑体慕磐设正立面輻2.楼板底模验算(1) 底模及支架荷载计算何载类型标准值单位计算宽度(m)板厚(m)系数设计值① 底模自重0.30kN/m2X1.0X1.2=0.36kN/m② 砼自重24.00kN/m3X1.0X0.15X1.2=4.32kN/m③ 钢筋荷载1.10kN/m3X1.0X0.15X1.2=0.20kN/m④ 施工人员及施工设备荷载 2.50kN/m2X1.0X1.4=3.50kN/m底模和支架承载力计算组合①+②+③+④q1=&38kN/m底模和龙骨:挠度验算计算组合①+②+③q2=4.88kN/m（2）楼板底模板验算第一层龙骨（次楞）间距 L=300mm，计算跨数 5 跨。底模厚度 18mm,板模宽度=1000mmW=bh2/6=1000X182/6=54000mm3,I 二 bh3/12=1000X183/12=486000mm4。1）内力及挠度计算a.①+②+③+④ 荷载支座弯矩系数 K=-0.105,M=KqL2=-0.105X8.38X3002=-79191N•mmM1M1剪力系数％=0.606,V=KqL=0.606X8.38X300=1523Nq=e30jf、，■-V■-，--，-"L300 厂 L500 1300 1300 L300计算简图］单位凸 q=Wm)b.①+②+③ 荷载支座弯矩系数 K=-0.105,M=KqL2=-0.105X4.88X3002=-46116N•mmM2M2、幫二察龙1i1第 2页跨中弯矩系数 K=0.078,M=KqL2=0.078X4.88X3002=34258N・mmM3M2剪力系数 K=0.606,V=KqL=0.606X4.88X300=887NV2V2挠度系数 K=0.644,u=Kq,L4/(100EI)=0.644X(4.88/1.2)X3004/(100X6000X486000)=0.07mmu2u2q=4.SB(4.07)c.施工人员及施工设备荷载按 2.50kN(按作用在边跨跨中计算)计算荷载 P=1.4X2.50=3.50kN,计算简图如下图所示。F=3.50 込呵300L300L300i300i300计算简图]单位凸 q=Wm)跨中弯矩系数 K=0.200,M=KXPL=0.200X3.50X1000X300=210000N・mmM4M支座弯矩系数 K=-0.100,M=KXPL=-0.100X3.50X1000X300=T05000N•mmM5M剪力系数^=0.600,V=KP=0.600X3.50=2.10kN挠度系数 K=1.456,u=KP,L3/(100EI)=1.456X(3.50/1.4)X1000X3003/(100X6000X486000)=0.34mmu3u2) 抗弯强度验算M=-79191N・mm,M+M=—151116N・mm,M+M=244258N・mm12534比较...
